14
РУССКИЙ
СБОРКА И ПОДГОТОВКА К РАБОТЕ
y
y
Комплектация вашего продукта может отличаться в зависимости от модели.
y
y
Спецификации продуктов или содержание данного руководства может изменяться без
предварительного уведомления ввиду модернизации функций продукта.
1 Ферритовый сердечник используется для снижения электромагнитных помех в кабеле
питания. Один раз намотайте кабель питания на ферритовый сердечник.
2 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле.
Поместите ферритовый сердечник рядом с телевизором.
y
y
Для оптимального соединения кабели HDMI и USB-устройства
должны иметь кайму толщиной не более 10 мм и шириной не
более 18 мм. Используйте удлинитель с поддержкой USB 2.0, если
кабель USB или флэш-накопитель USB не входит в порт USB на
вашем телевизоре.
*A
10 мм
*B
18 мм
[Вид ферритового
сердечника в
разрезе]
(Черный)
[Вид ферритового
сердечника в
разрезе]
(Черный)
[с внешним
устройством]
[Рис. 2-2]
10 мм(+ / - 5 мм)
[с внешним
устройством]
10 мм(+ / - 5 мм)
Один раз намотайте компонентный кабель Y, Pb, Pr, L, R на ферритовый
сердечник.
[Рис. 2-1]
Соберите и свяжите компонентный кабель Y, Pb, Pr, L, R и Scart кабеля ферритовый
сердечник.
[Рис. 2-3]
[с телевизором]
10 мм(+ / - 5 мм)
Один раз намотайте аудиокабель ПК на ферритовый сердечник.
3 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле
ЛВС. Обмотайте кабель ЛВС один раз вокруг ферритового сердечника B и три раза —
вокруг ферритового сердечника A. Разместите ферритовый сердечник вблизи телевизора
и внешнего устройства.
A (Серы
й)
B (Серы
й)
[Вид ферритового
сердечника в разрезе]
[с внешним
устройством]
B
A
[Рис. 3]
A
- При наличии пяти ферритовых сердечников выполните действия, как показано на Pис. 1-1, 2 и 3.
- При наличии шести ферритовых сердечников выполните действия, как показано на Pис. 1-2, 2 и 3.
[со штепсельной
вилкой]
[с телевизором]
[Рис. 1-1]
Поместите ферритовый сердечник рядом со штепсельной вилкой.
[Рис. 1-2]
Поместите ферритовый сердечник рядом с телевизором и штепсельной вилкой.
ПРИМЕЧАНИЕ
[с телевизором]

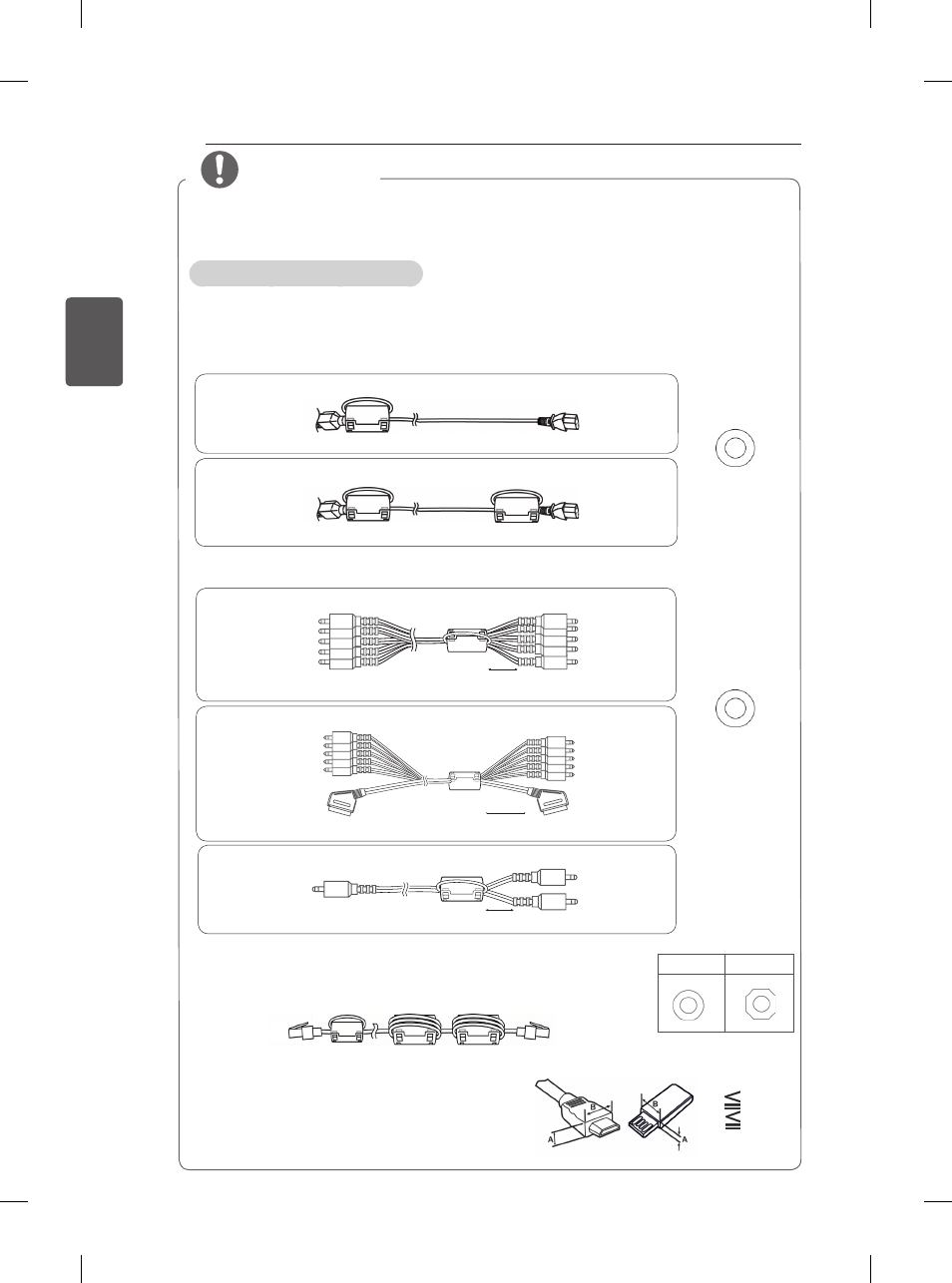

Использование ферритового кольца
[с телевизором]
[с телевизором]
[с телевизором]
[со штепсельной
вилкой]
[с внешним
устройством]
