14
УКР
АЇНСЬКА
ВСТАНОВЛЕННЯ ТА ПІДГОТОВКА
ПРИМІТКА
y y Для оптимального з’єднання кабелі HDMI і пристрої
USB повинні мати роз’єми зовнішньою товщиною 10 мм
і шириною 18 мм. Використовуйте кабель-подовжувач,
що підтримує USB 2.0, якщо USB-кабель або USB-
накопичувач не підходять для USB-порту телевізора.
*A 10 мм
*B 18 мм
y y Комплектація виробу може дещо відрізнятися залежно від моделі.
y y Характеристики виробу або зміст цього посібника можуть бути змінені без попередження у
зв’язку із вдосконаленням функціональності виробу.

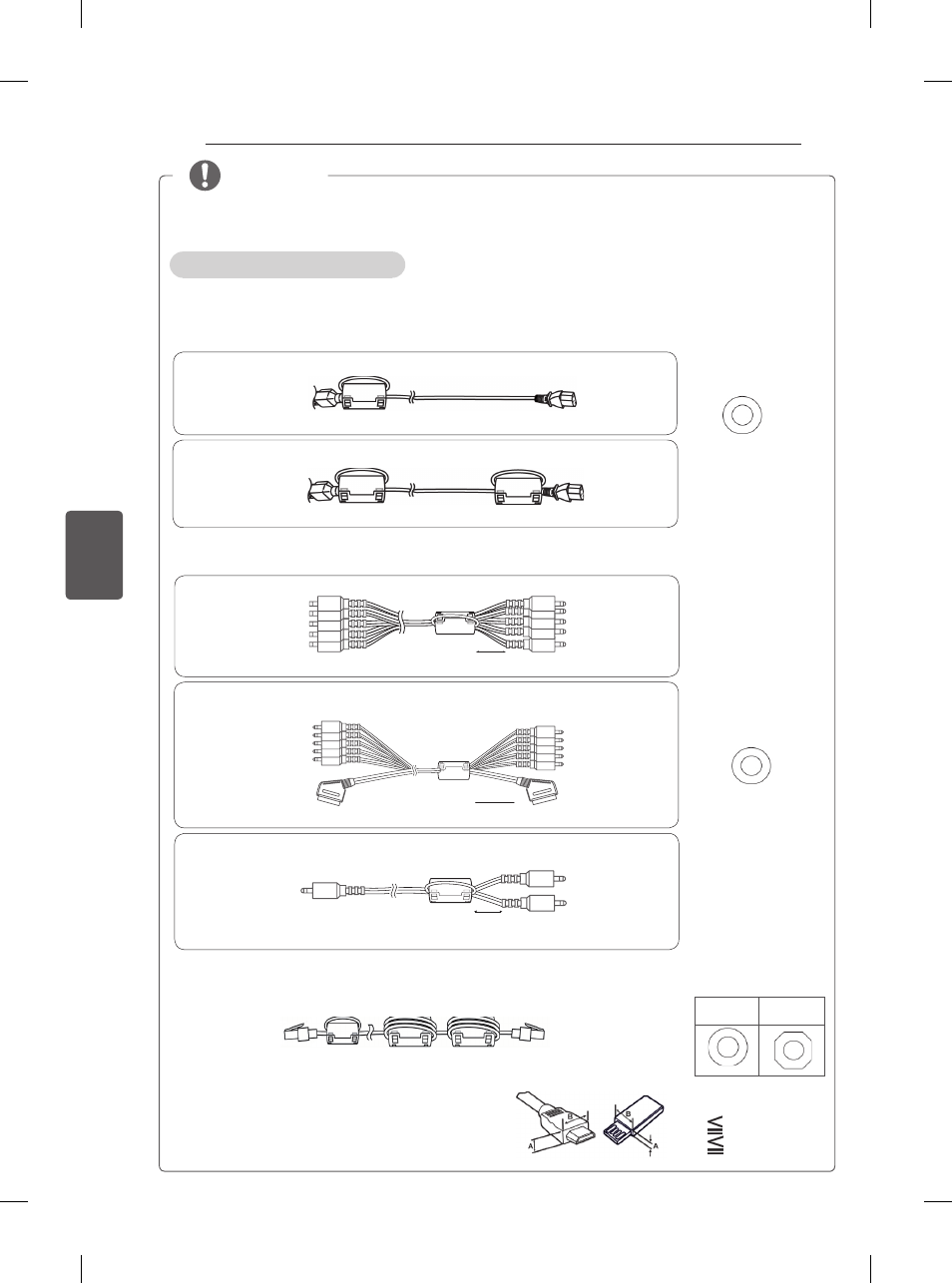

Використання феритового осердя
1 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних
хвиль у кабелі живлення. Один раз намотайте кабель живлення на феритове осердя.
2 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних хвиль у
кабелі. Розташуйте феритове осердя поблизу телевізора.
[Поперечний переріз
феритового осердя]
(чорне)
[Поперечний переріз
феритового осердя]
(чорне)
- Якщо у вас п’ять феритових осердь, дотримуйтеся вказівок на малюнках 1-1, 2 та 3.
- Якщо у вас шість феритових осердь, дотримуйтеся вказівок на малюнках 1-2, 2 і 3.
3 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних хвиль у мережевому
кабелі. Обмотайте мережевий кабель один раз навколо феритового осердя В і тричі – навколо осердя A. Роз-
ташуйте феритові осердя якомога ближче до телевізора та зовнішнього пристрою.
A (сіре) B (сіре)
[Поперечний переріз
феритового осердя]
[до телеві-
зора]
[до зовнішнього
пристрою]
B A
[Малюнок 3]
[до зовнішнього при-
строю]
[Малюнок 2-1]
[до телевізора]
10 мм(+ / - 5 мм)
Один раз обмотайте компонентний кабель Y, Pb, Pr, L, R навколо феритового осердя.
[до зовнішнього при-
строю]
[Малюнок 2-2]
[до телевізора]
10 мм(+ / - 5 мм)
Зберіть і закріпіть компонентний Y, Pb, Pr, L, R та scart кабель разом за
допомогою Феритове осердя.
[до зовнішнього при-
строю] [Малюнок 2-3]
[до телевізора]
10 мм(+ / - 5 мм)
Один раз намотайте аудіокабель комп’ютера на феритове осердя.
[ Малюнок 1-1]
[до настінної розетки] [до телевізора]
[до настінної розетки] [до телевізора]
[ Малюнок 1-2]
Розташуйте феритові осердя поблизу телевізора і розетки.
Розташуйте феритові осердя поблизу розетки.
A
