ГАДААД УДИРДЛАГЫН ТӨХӨӨРӨМЖИЙН ТОХИРГОО
Утасны залгуурын төрөл
•
Та PC ба TV-ийн хоорондох холболтод шаардагдах, гарын авлагад заасан утасны залгуур-RS-232C
кабель худалдан авах шаардлагатай.
* Бусад загварын хувьд USB портод холбо.
* Холболтын интерфейс нь таны ТВ -с өөр байж болзошгүй.
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
- эсвэл
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
хэрэглэгчийн компьютер
RS-232C-ийн тохируулгууд

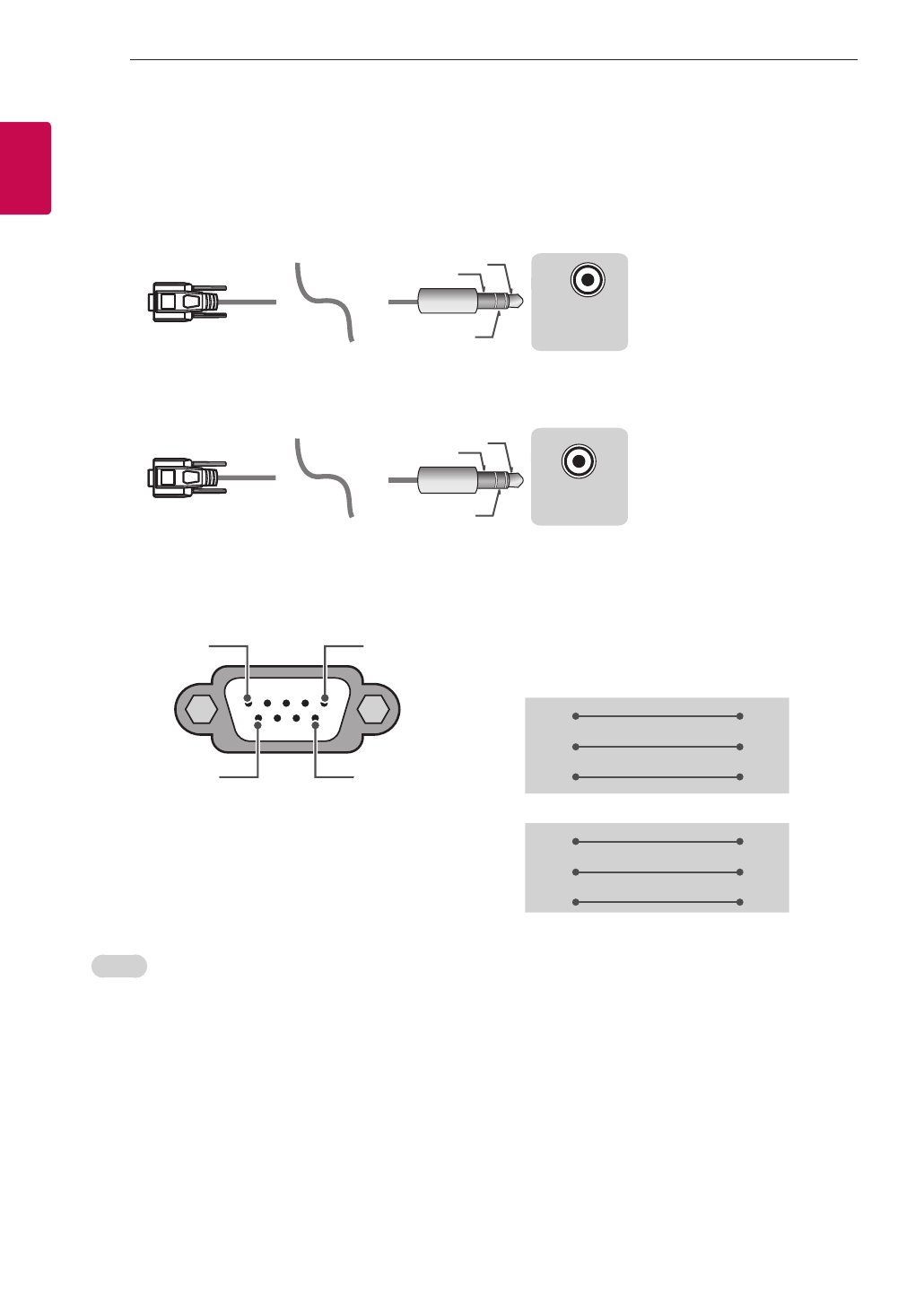

3 утасны тохируулгууд(стандарт бус)
1
6
5
9
PC
тВ
RXD
2
2
TXD
TXD
3
1
RXD
GND
5
3
GND
OR
RXD
3
2
TXD
TXD
2
1
RXD
GND
5
3
GND
D-Sub 9
Утас
RS-232C
(Сериал порт)
Set ID
Set ID дугаарын тухайд, 6-р хуудсан дээр
"Real Data Mapping"-ыг үзнэ үү p.6
1.
SETTINGS дээр дарж үндсэн цэс рүү ор.
2.
Чиглүүлэгч товчнуудыг дарж,
OPTION руу гүйлгэж, OK-г дар.
3.
Чиглүүлэгч товчнуудыг дарж,
SET ID руу гүйлгэж, OK-г дар.
4.
Зүүн эсвэл баруун тийш гүйлгэн Set ID дугаарыг сонгож,
CLOSE-ыг сонго. Тохируулах хүрээ нь
1-99.
5.
Та дуусахаараа
EXIT-ыг дар.
* (Загвараас хамаарна)
