НАЛАШТУВАННЯ ЗОВНІШНЬОГО ПРИСТРОЮ КЕРУВАННЯ

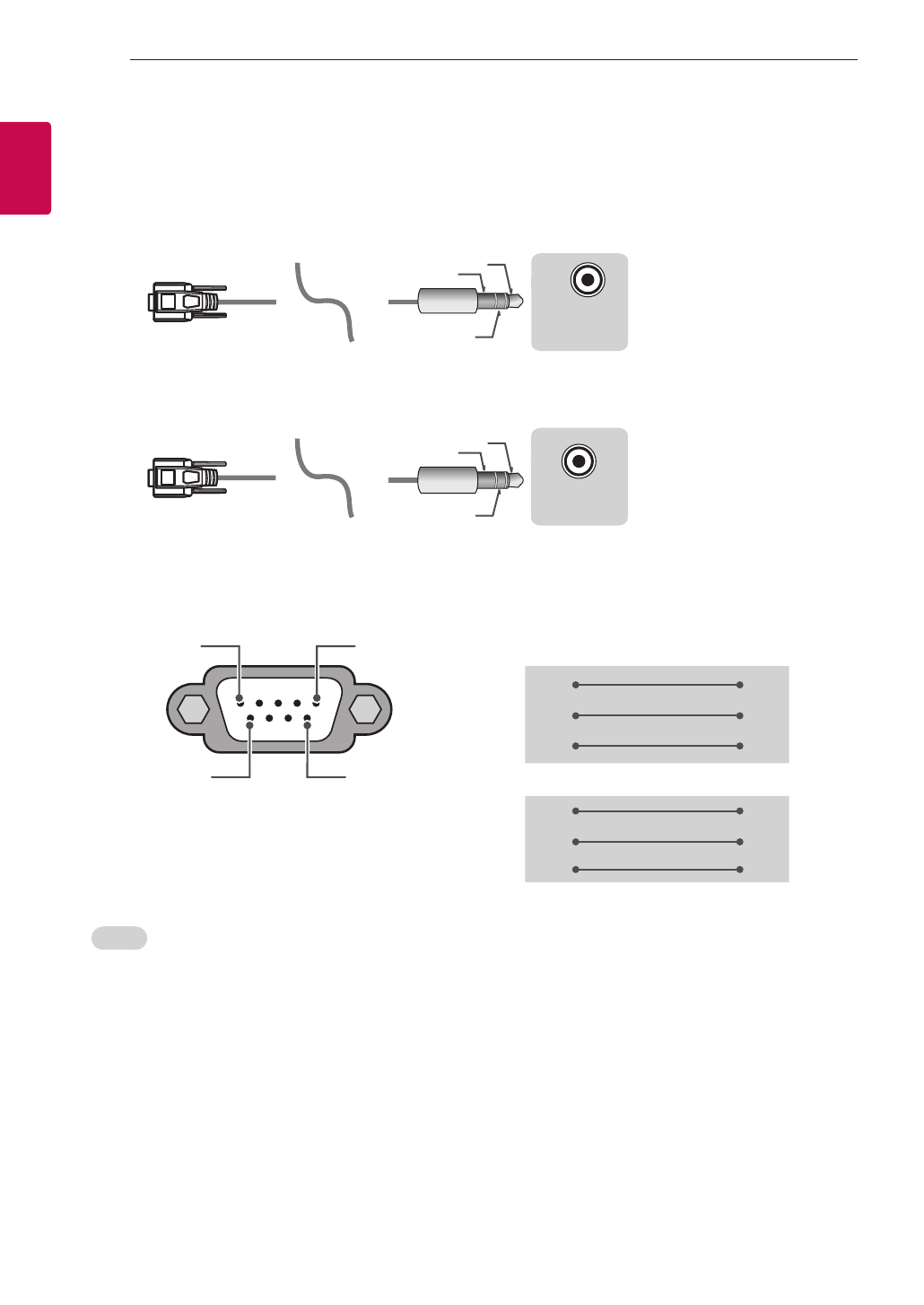

Тип телефонного роз'єму
•
Необхідно придбати кабель з телефонним роз'ємом та інтерфейсом RS-232 (який вказано в
посібнику) для з'єднання комп'ютера та телевізора.
* Для інших моделей використовуйте для з'єднання роз'єм USB.
* Інтерфейс з'єднання на телевізорі може відрізнятися.
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
- або
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE)
(TV)
(TV)
(PC)
(TV)
(PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
Комп'ютер споживача
Конфігурації RS-232C
3-контактне з'єднання (спеціальне)
1
6
5
9
PC (пК)
TV (ТБ)
RXD
2
2
TXD
TXD
3
1
RXD
GND
5
3
GND
АБО
RXD
3
2
TXD
TXD
2
1
RXD
GND
5
3
GND
D-Sub 9
Телефон
RS-232C
(послідовний інтерфейс)
Set ID
Інформацію щодо ідентифікаційного номера пристрою дивіться у "
Таблиці відповідності даних" на
с. 6
1.
Щоб перейти до головних меню, натисніть кнопку
НАЛАШТУВАННЯ.
2.
За допомогою навігаційних кнопок перейдіть до пункту
(*Загальні → Відомості про телевізор
або пАРАМЕТРИ) та натисніть кнопку OK.
3.
За допомогою навігаційних кнопок перейдіть до пункту
Встановити ID і натисніть кнопку OK.
4.
Прокрутіть ліворуч або праворуч, щоб вибрати ідентифікаційний номер пристрою, після чого
натисніть
ЗАКРИТИ. Діапазон налаштування: від 1 до 99.
5.
Завершивши, натисніть кнопку
ВИХІД.
* (Залежно від моделі)
