7.4
Габаритные размеры и вес
P

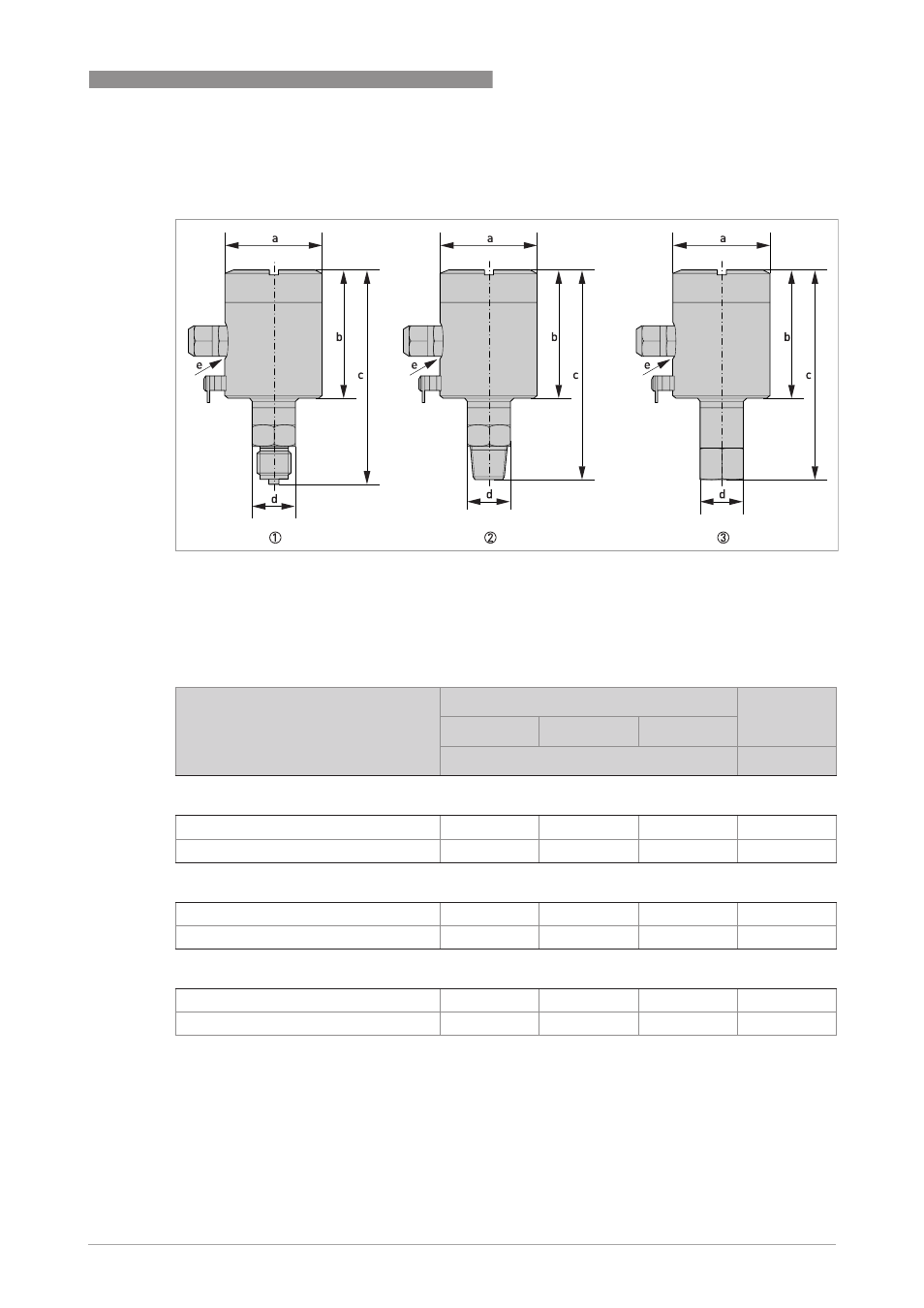

иcyнoк 7-2: Размеры для доступных вариантов технологических присоединений
d = WS27
e = M16 x 1,5
1 G½
2 ½" NPT - с наружной резьбой
3 ½" NPT - с внутренней резьбой
Исполнение
Габаритные размеры
Вес
a
b
c
[
мм / "]
[
г/фунт]
Технологическое присоединение G1/2
Версия без дисплея
60 / 2,4
71 / 2,8
124 / 4,9
734 / 1,60
Версия с дисплеем
60 / 2,4
79 / 3,1
132 / 5,2
834 / 1,80
Технологическое присоединение 1/2" NPT - с наружной резьбой
Версия без дисплея
60 / 2,4
71 / 2,8
121 / 4,8
710 / 1,57
Версия с дисплеем
60 / 2,4
79 / 3,1
129 / 5,1
810 / 1,78
Технологическое присоединение 1/2" NPT - с внутренней резьбой
Версия без дисплея
60 / 2,4
71 / 2,8
118 / 4,6
748 / 1,65
Версия с дисплеем
60 / 2,4
79 / 3,1
126 / 5,0
834 / 1,80
