Навигация по меню прибора

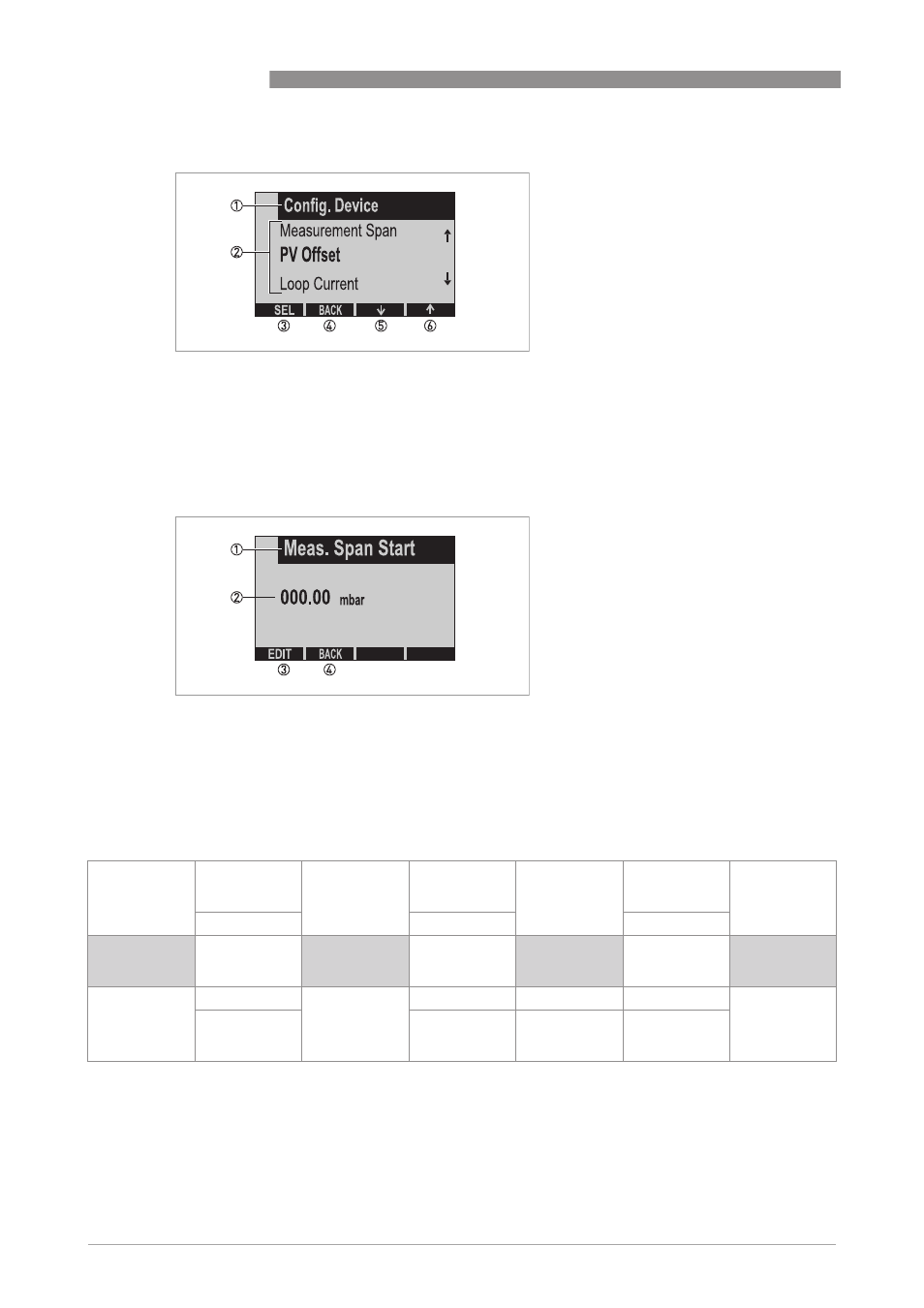

Дисплей в режиме выбора меню
P
иcyнoк 5-3: Пример того, как выглядит дисплей в режиме выбора меню при конфигурирования прибора
1 Выбранное главное меню
2 Список возможных подменю
3 Кнопка выбора меню (SEL)
4 Кнопка, используемая для возврата на одни уровень в меню (BACK)
5 Кнопка меню, используемая для перехода к следующей нижней позиции в списке (↓)
6 Кнопка для перехода к следующей верхней позиции в списке (↑)
Дисплей при редактировании настроек
P
иcyнoк 5-4: Пример того, как выглядит дисплей при редактировании настроек
1 Название настраиваемого меню
2 Редактируемое значение и соответствующие единицы измерения
3 Кнопка выбора режима редактирования (EDIT)
4 Кнопка, используемая для возврата на одни уровень в меню (BACK)
MENU (
Меню)
SEL (
Выб.)
EDIT
(
Редактиро-
вать)
→
→
→
Нормальный
режим работы
Меню
конфиг.
Меню
редактиро-
вания
Редактиро-
вание
←
←
↑↓
←
BACK (
Назад)
BACK (
Назад)
SAVE
(
Сохранить)
QUIT (
Выход)
BACK (
Назад)
