4
Электрический монтаж
20
OPTIBAR P 3050 C
www.krohne.com
05/2013 - 4002768601 - MA OPTIBAR P3050C R02 ru
4.2.1
Требования к сигнальным кабелям, предоставляемым заказчиком
Технические требования к стандартным сигнальным кабелям
• 2 витые пары
• Витые пары 20 AWG, жила медная луженая
• Витые пары помещены в общий сплошной экран
• Цвет оболочки: серый
• Цвет проводов:
Пара 1: черный / красный; пара 2: зеленый / белый
• Испытательное напряжение: ≥ 500 В перем. тока, эффективное напряжение (750 В пост. тока)
• Температурный диапазон: -40...+105°C / -40...+221°F
• Ёмкость: ≤ 200 пФ/м / 61 пФ/фут
• Индуктивность: ≤ 0,7 мкГн/м / 0,2 мкГн/фут
4.2.2

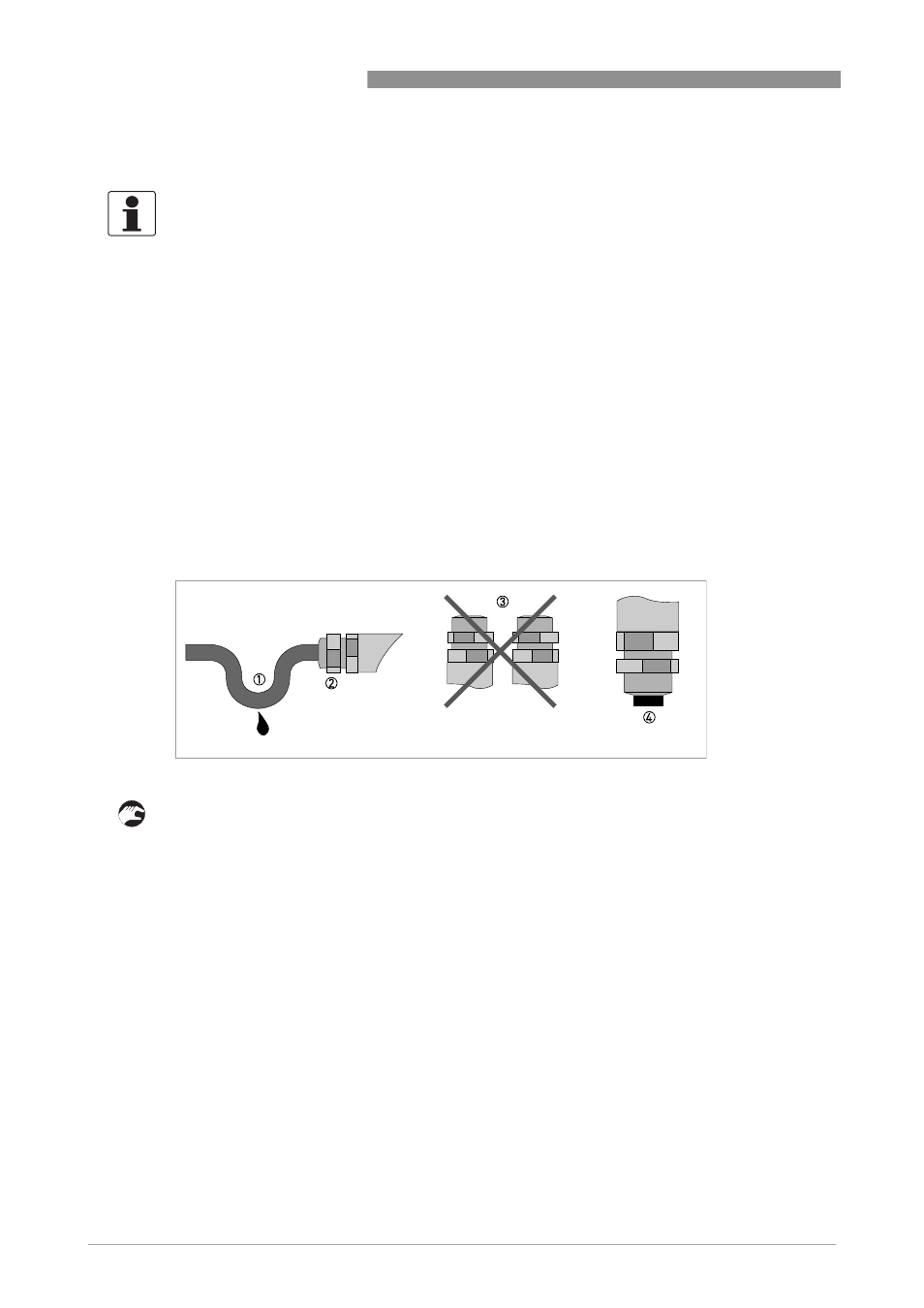

Правильная укладка электрических кабелей
1 Перед самым корпусом расположите кабель в форме петли.
2 Надёжно затяните резьбовое соединение кабельного ввода.
3 Никогда не монтируйте корпус с кабельными вводами, расположенными вверх.
4 Закройте неиспользуемые кабельные вводы заглушками.
Информация!
Если сигнальный кабель не был заказан, то он должен быть предоставлен заказчиком. Должны
выполняться следующие требования к электрическим характеристикам сигнального кабеля.
P
иcyнoк 4-1: Защитите корпус от попадания пыли и воды
