Электрический монтаж
4
21
OPTIBAR P 3050 C
www.krohne.com
05/2013 - 4002768601 - MA OPTIBAR P3050C R02 ru
4.2.3
Подключение к источнику питания
4.3
Электрическое подключение
4.3.1
Подбор кабелей
В зависимости от поставленной версии, используется кабельный ввод М16 х 1,5 (для кабелей
диаметром: 5...10 мм / 0,2...0,4") или М20 х 1,5 и 1/2" NPT (последний - через переходник). Клеммы в
клеммном отсеке рассчитаны для подключения проводов сечением до 1,5 мм
2
.
Чтобы правильно
выполнить подключение, с кабеля нужно снять изоляцию на участке длиной 40...50 мм / 1,6...2".
P

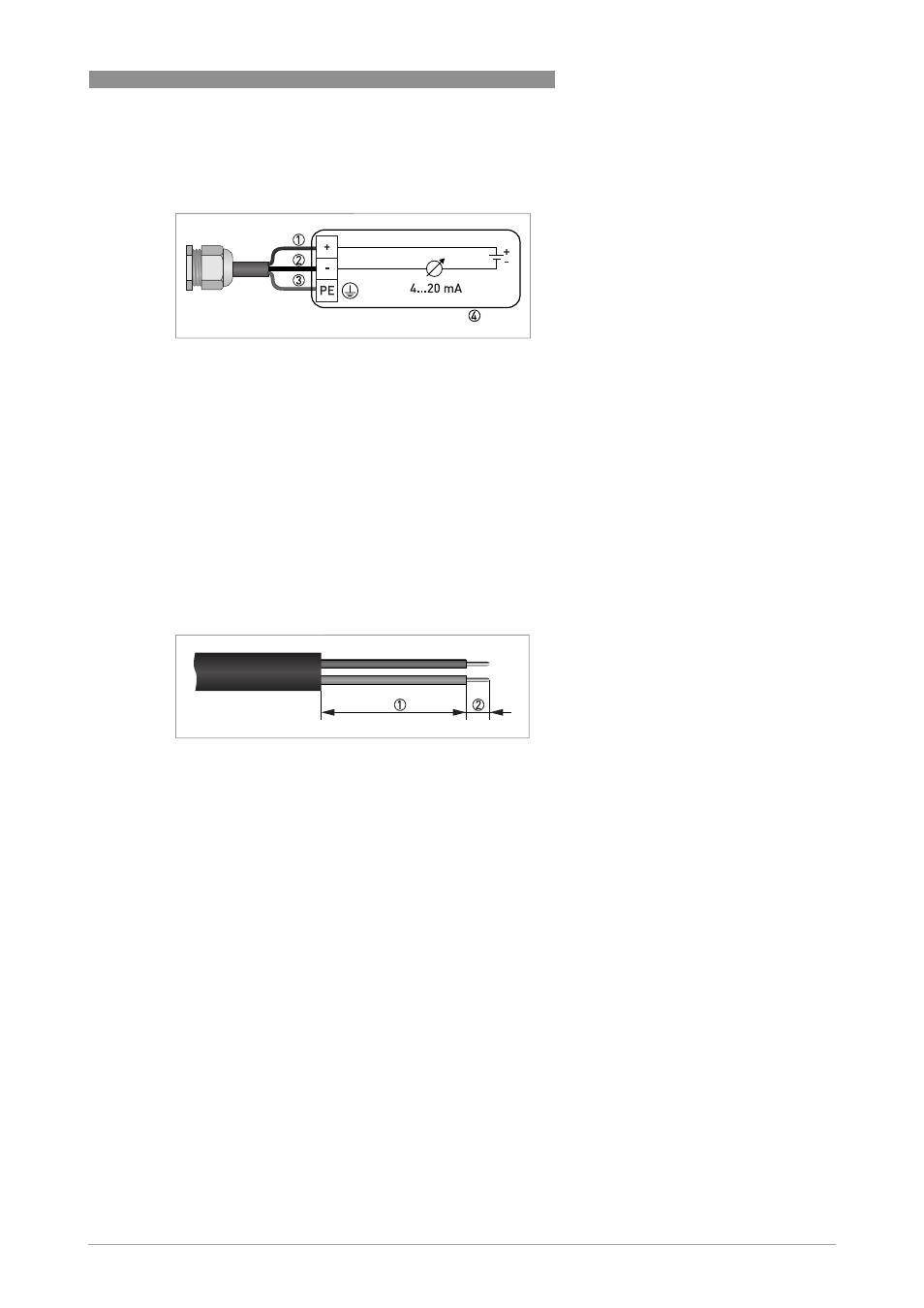

иcyнoк 4-2: Подключение к источнику питания
1 Красный
2 Черный
3 Зеленый/желтый
4 Источник питания с нагрузкой
P
иcyнoк 4-3: Снятие изоляции с кабеля
1 40...50 мм / 1,6...2"
2 5 мм / 0,2"
