7
Технические характеристики
36
OPTIBAR P 3050 C
www.krohne.com
05/2013 - 4002768601 - MA OPTIBAR P3050C R02 ru
7.1
Принцип измерения
Рабочее давление передается через металлическую мембрану (7) и жидкий наполнитель позади
нее (5) непосредственно на чувствительный элемент (3). Встроенные пьезорезистивные элементы
(
4) испытывают соответствующую давлению механическую нагрузку, которая при помощи схемы,
известной как «мостик Уитстона», преобразуется в электрическое напряжение.
При помощи этого принципа можно измерять абсолютное давление, избыточное давление и
величину вакуума.
P

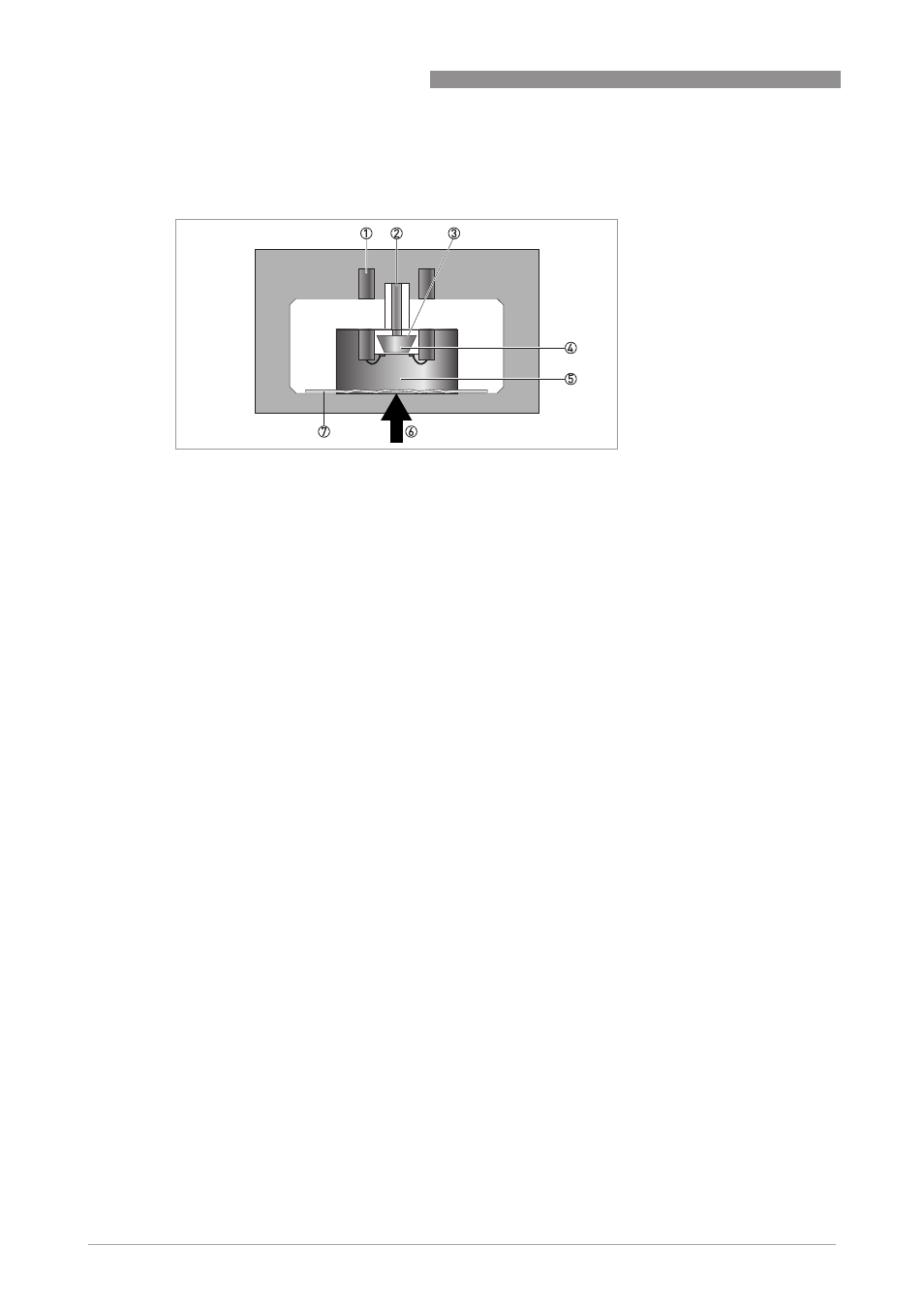

иcyнoк 7-1: Принцип измерения при определении давления
1 Сигнальные цепи измерительного моста
2 Вентиляция (только для преобразователей давления, предназначенных для измерения избыточного давления)
3 Кремниевая ячейка
4 Кремниевая мембрана с пьезоэлементами
5 Жидкий наполнитель
6 Измеряемое давление «Р»
7 Металлическая мембрана
