7
Технические характеристики
36
DK32 - DK34 - DK37
www.krohne.com
05/2013 - 4001681002 MA DK32/34/37-R05-ru
7.5
Регуляторы перепада давления
Регулятор перепада давления (только DK32 и DK37) используется для обеспечения константных
величин потока в случае варьирования входного рабочего давления на входе и выходе.
Минимальное давление необходимо для работы регулятора (см. характеристики регулятора).
Регуляторы перепада давления не являются редукционными клапанами!
1 Регуляторы давления на входе, типы RE, NRE
Регуляторы поддерживают постоянную величину расхода с изменяющимся давлением на входе и
постоянным давлением на выходе.
2 Регуляторы давления на выходе, типы RA, NRA
Регуляторы поддерживают постоянную величину расхода с постоянным давлением на входе и
изменяющимся давлением на выходе.
Для обеспечения работоспособности между давлением на входе и давлением на выходе
должна быть разница. Давление на входе p1 должно всегда превышать давление на выходе p2.

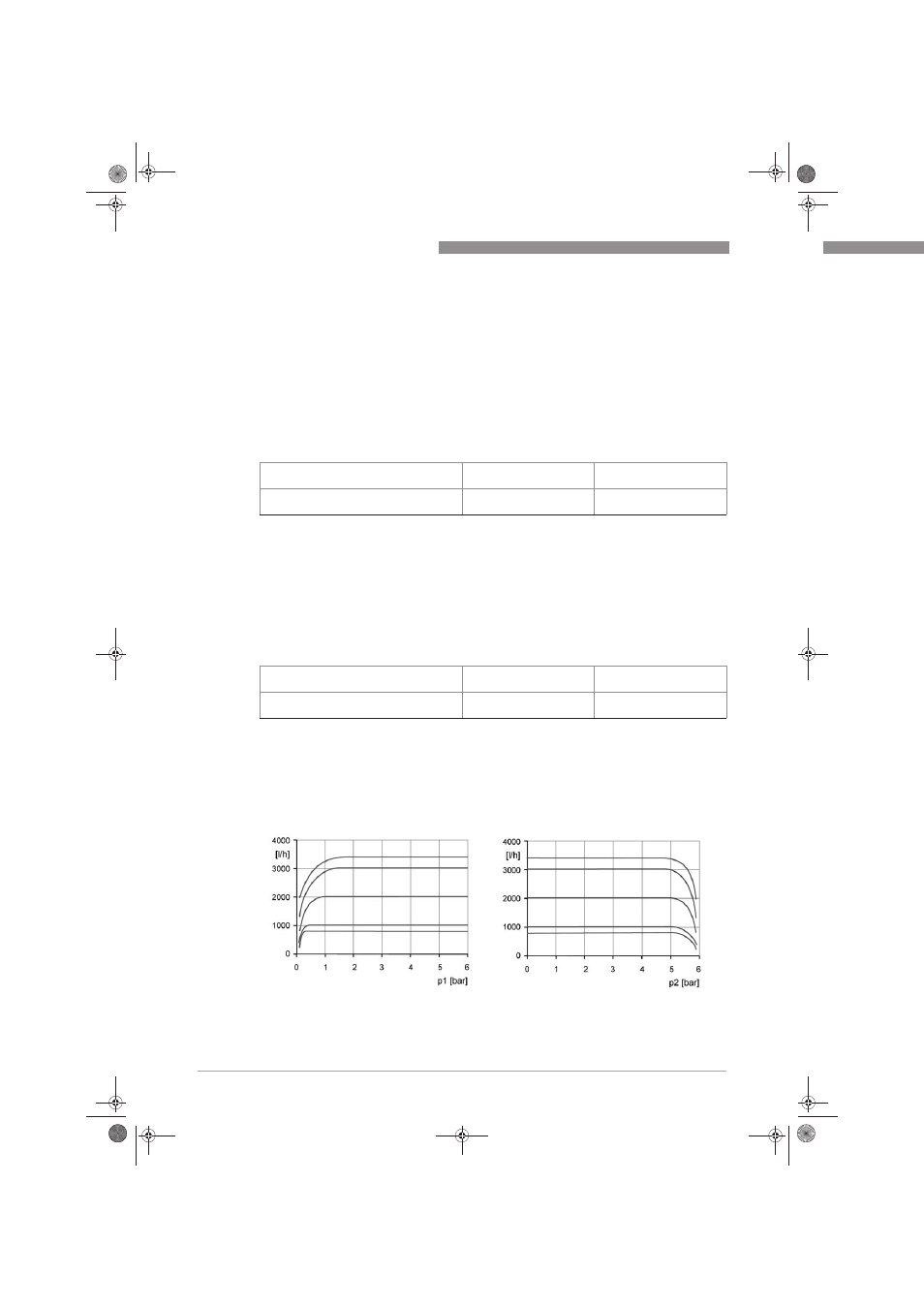

Характеристики регулятора
Пример: регулятор давления на входе
RE-1000:
Текущая величина
расхода:
1000
л/ч воздуха
Постоянное давление на
выходе p2:
1,013
бар абс.
Когда переменное давление на входе превышает значение 0,5 бар, значение потока в устройстве
остается постоянным.
Пример: регулятор давления на выходе
NRA-800
Текущая величина
расхода:
800
л/ч воздуха
Постоянное давление на
входе:
6
бар
При переменном давлении на выходе в диапазоне 0...5,5 бар величина расхода устройства остается
постоянной.
1 Регуляторы давления на входе, типы RE и
NRE
2 Регуляторы давления на выходе, типы RA и
NRA
