4
Электрический монтаж
16
DK32 - DK34 - DK37
www.krohne.com
05/2013 - 4001681002 MA DK32/34/37-R05-ru
4.3
Настройка предельного выключателя
Переместите указатели вдоль шкалы на требуемые предельные значения на мин. контакте 1 и макс.
контакте 2 с помощью скользящей муфты.
Регулировка предельного выключателя с язычковым герметизированным контактом:
• Ослабьте гайку 3
• Установите на патроне язычкового геркона требуемое значение.
• Затяните гайку 3
Комментарии
Язычковый герметизированный контакт замыкается непосредственно поплавковым магнитом.
Требуемый эксплуатационный режим может быть установлен только в режиме измерения.
Невозможно выполнить соотнесение со шкалой и/или указателем.

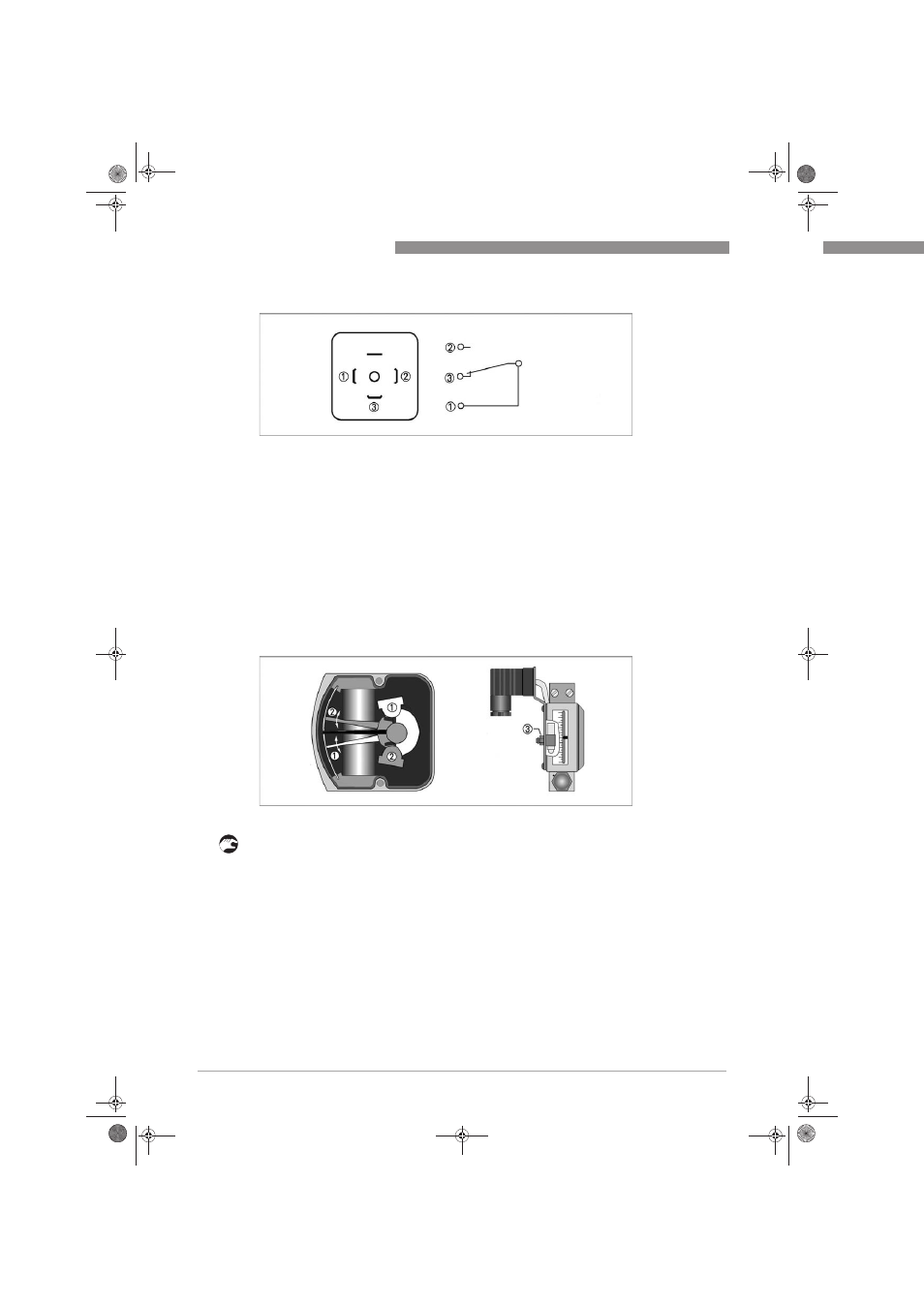

Подключение трехпроводного язычкового герметизированного контакта
P
иcyнoк 4-2: Электрическое подключение предельного выключателя с язычковым герметизированным контактом
Цвета жил кабеля для расходомеров с заранее установленными кабелями:
1 Провод с силиконовой изоляцией - желтый/зеленый / провод с ФЭП изоляцией - красный
2 Провод с силиконовой изоляцией - коричневый / провод с ФЭП изоляцией - коричневый
3 Провод с силиконовой изоляцией - синий / провод с ФЭП изоляцией - синий
P
иcyнoк 4-3: Параметры предельного выключателя
