Электрический монтаж
4
15
DK32 - DK34 - DK37
www.krohne.com
05/2013 - 4001681002 MA DK32/34/37-R05-ru
4.2
Электрическое подключение предельных выключателей
Электрическое подключение предельных выключателей подразумевает следующее:
• DK../../S - в разъеме
• DK../../L - с помощью заранее установленного кабеля.
Необходимо выполнить следующие процедуры (DK../../S):
• Ослабить винт 6 вилки разъема
• Извлечь вилку
• Полностью достать винт 6 из вилки
• Ввести отвертку в отверстие с маркировкой 5 (поднять) и извлечь клеммный бокс.
• Протянуть соединительный кабель через кабельную муфту.
• Вставить кабель (макс. 1,5 мм
2
)
и закрепить винтом.
P

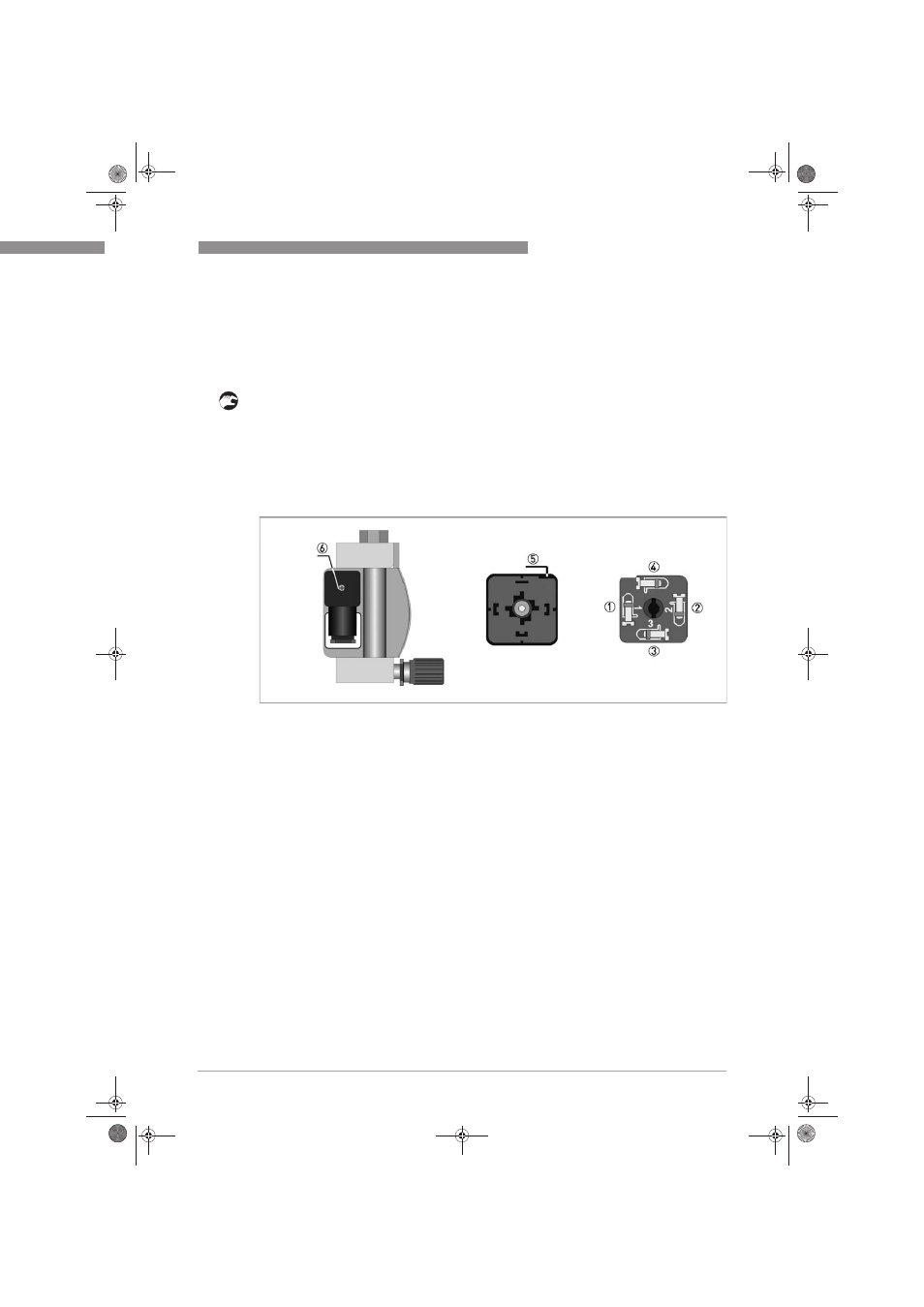

иcyнoк 4-1: Электрическое подключение предельных выключателей
5 - Паз для поднятия
6 - Крепежный винт клеммной коробки
Соединение контактов
Цвета проводов собранного кабеля
1
Мин. минус
белый
2
Мин. плюс
желтый
3
Макс. минус
зеленый
4
Макс. плюс
коричневый
