4.5 Выход электрического сигнала DK37/M8E
Электрические схемы подключения к другим устройствам, например, цифровым блокам оценки или
оборудованию технологического контроля, должны рассчитываться с особой тщательностью. В
некоторых случаях наличие внутренних соединений в данных устройствах (например, земля с
защитным заземлением, контур заземления) могут привести к возникновению недопустимого
напряжения, что способно нарушить работу самого устройства или подключенного прибора. В таких
случаях рекомендуется использовать защищенное сверхнизкое напряжение (PELV).

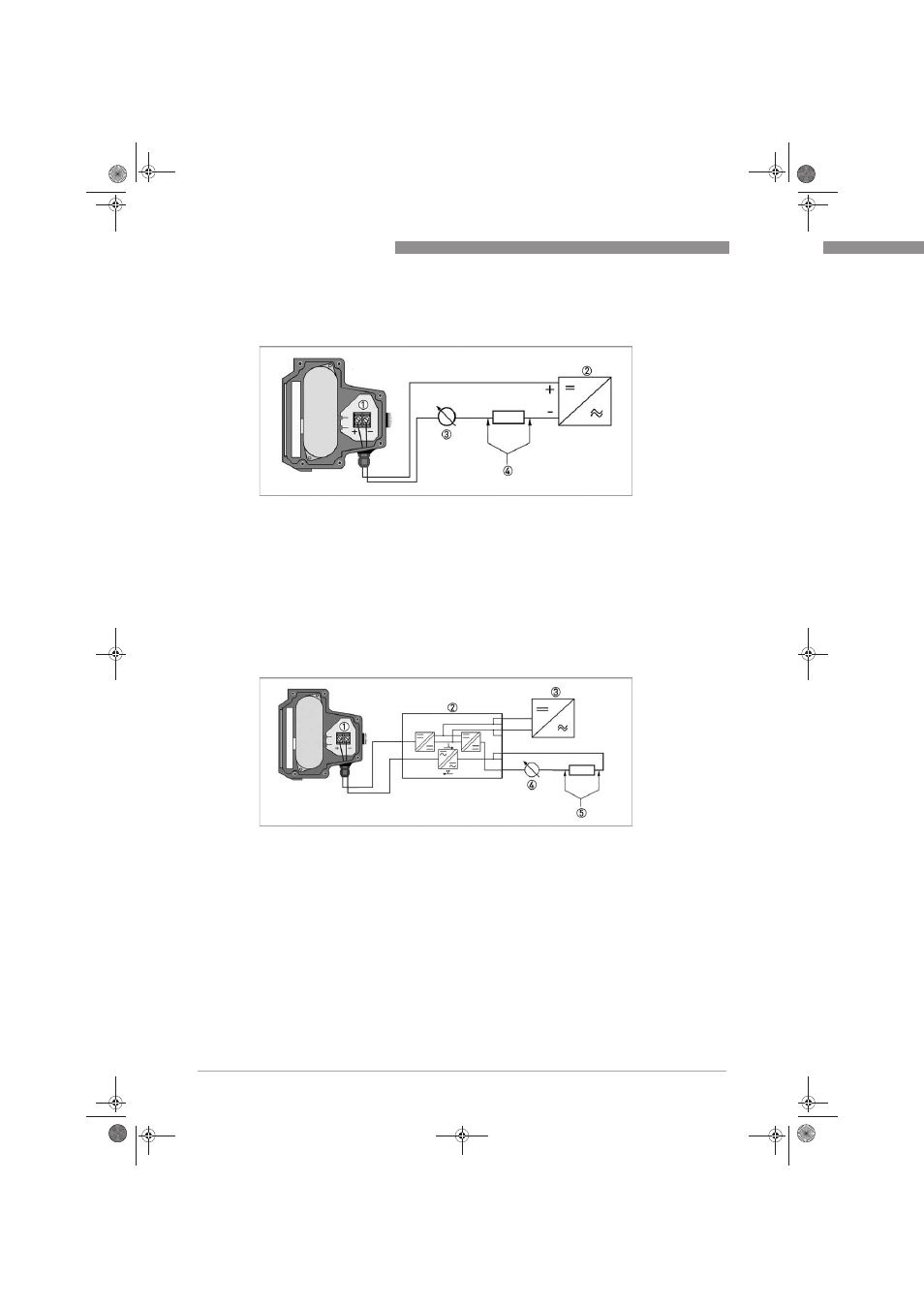

P иcyнoк 4-5: Электрические присоединения M8E
1 Присоединительная клемма
2 Дополнительный источник питания 14,8...30 В пост. тока
3 Измерительный сигнал 4...20 мА
4 Внешняя нагрузка, связь по протоколу HART
®
P иcyнoк 4-6: Электрическое соединение с гальванической изоляцией
1 Присоединительная клемма
2 Изолятор питания конвертора с гальванической изоляцией
3 Дополнительный источник питания (см. сведения по изолятору источника питания)
4 Измерительный сигнал 4...20 мА
5 Внешняя нагрузка, связь по протоколу HART
®
