Электрический монтаж
4
19
DK32 - DK34 - DK37
www.krohne.com 05/2013 - 4001681002 MA DK32/34/37-R05-ru
4.5.1 Электропитание
Необходимое напряжение источника питания можно рассчитать с помощью следующей формулы:
U внеш. = R
L
* 22 мА + 14,8 В
где
U
внеш. = минимальное напряжение источника питания, и
R
L
= общее сопротивление измерительного контура.
4.5.2 Нагрузка для связи по протоколу HART ®

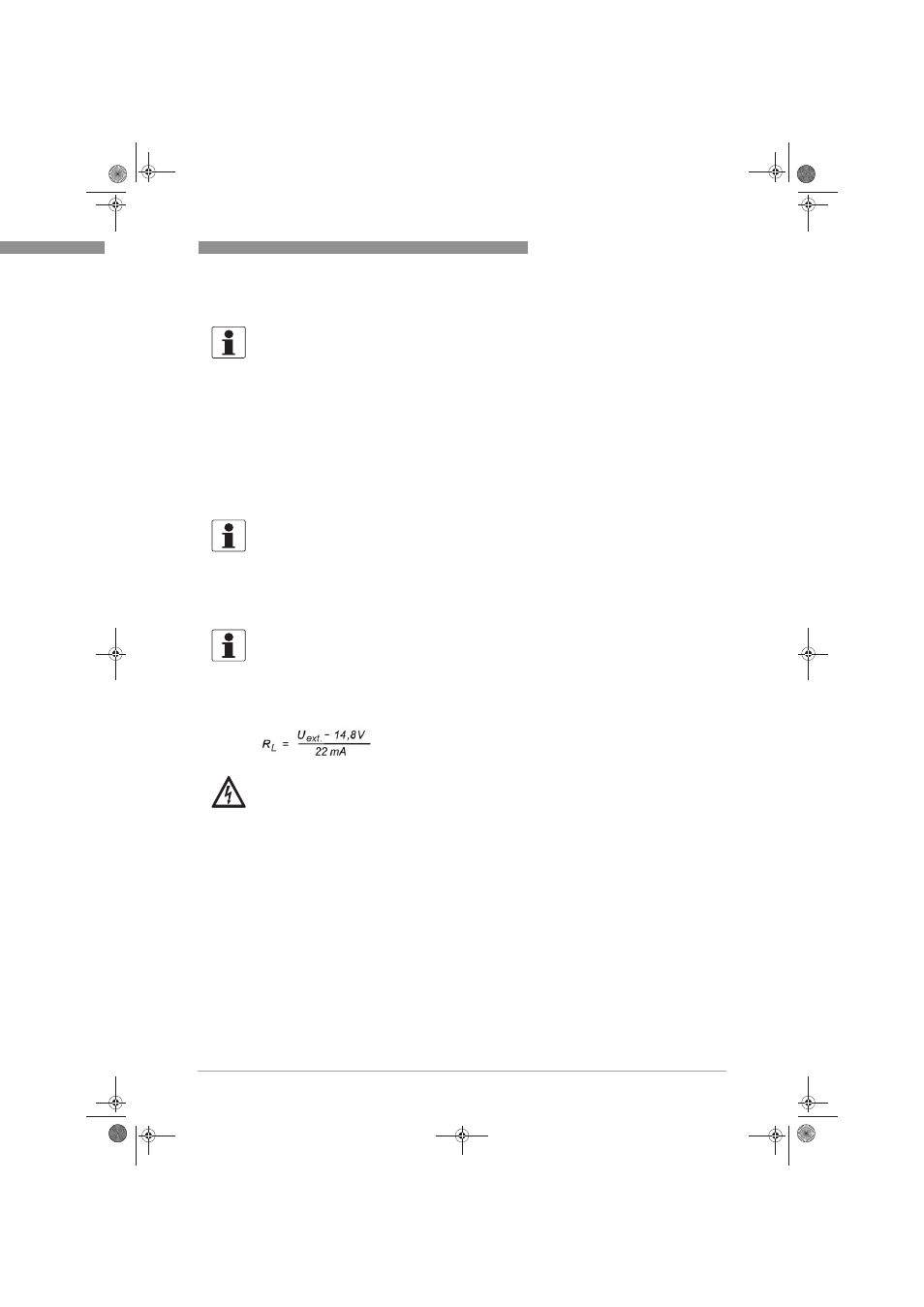

Максимальное сопротивление нагрузки рассчитывается следующим образом:
4.5.3 Задание параметров
Задание параметров для электронного дисплея M8E может быть выполнено по протоколу HART ® .
Для задания параметров можно использовать описания устройств (DD) для AMS 6.x и PDM 5.2 и
Диспетчер типов устройств (DTM) (центр загрузок).
Данные о текущем расходе могут быть переданы по встроенному протоколу HART
® . Счетчик
расхода поддерживает задание параметров. Возможен контроль двух предельных значений.
Предельные значения назначаются для расхода или для переполнения счетчика. На дисплее
предельные значения не отображаются.
Информация!
Напряжение источника питания должно быть в пределах от 14,8 В до 30 В пост. тока. Данный
параметр основан на общем сопротивлении измерительной цепи. Для его определения следует
сложить сопротивление каждого компонента в измерительном контуре (за исключением
измерительного прибора).
Информация!
Минимальный допустимый ток на выходе источника питания должен составлять 22 мА.
Информация!
Для связи по протоколу HART
® необходима нагрузка минимум 230 Ом.
Опасность!
Чтобы предотвратить помехи для выходного сигнала постоянного тока, используйте витой
двужильный кабель.
В некоторых случаях может потребоваться экранированный кабель. Подключение экрана
(
заземление) кабеля допускается только в одной точке (в источнике питания).
