TT 10 C/R
Монтаж
06/2009
www.krohne.com
9
3.1.2 Монтажный комплект для установки на рейке

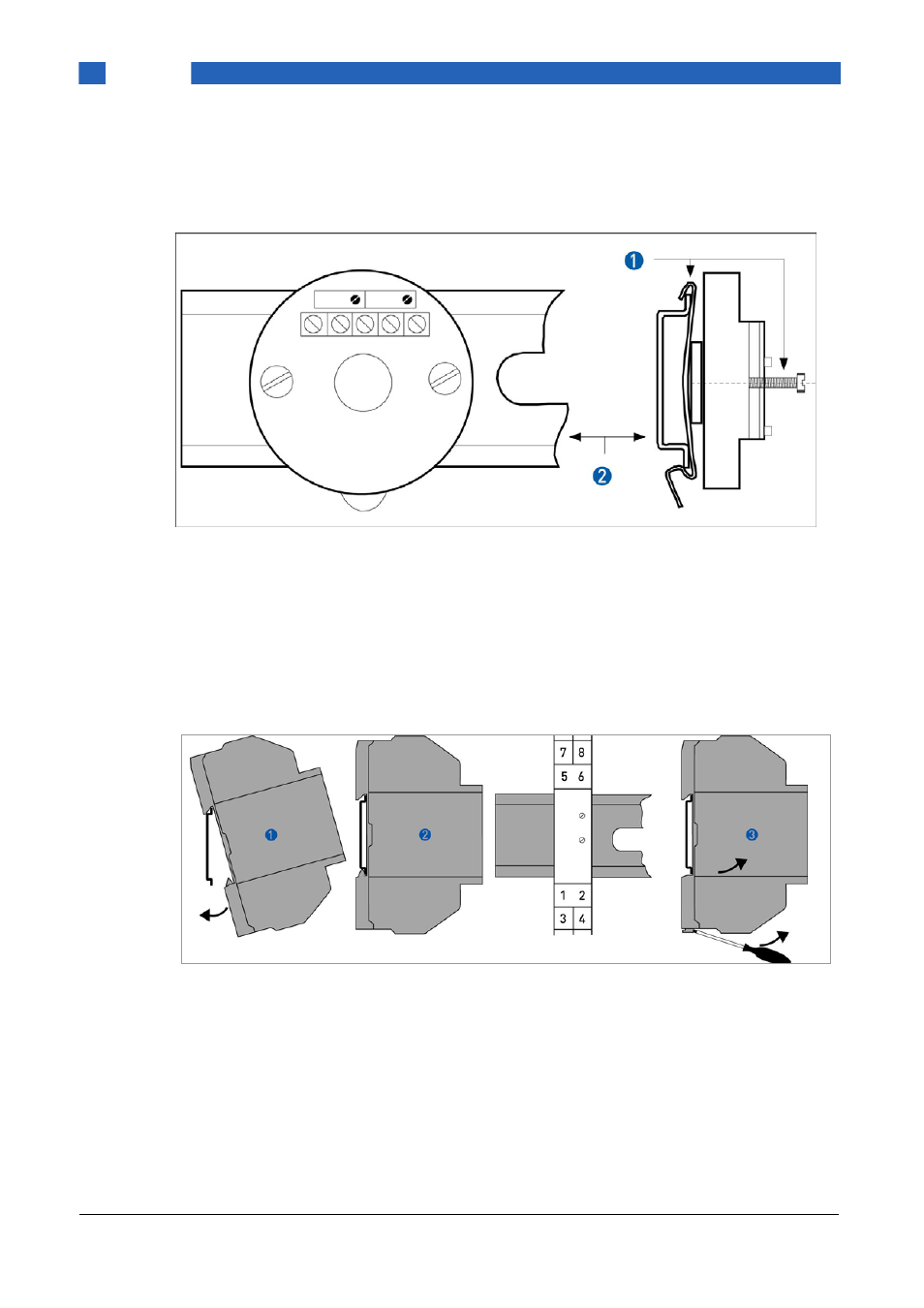

Рисунок 2: Монтажный комплект для установки на рейке VI70ADA00013
1
Монтаж
2 DIN-рейка 50022 (35 мм)
3.2
Установка преобразователя TT 10 R
Преобразователь TT 10 R предназначен для монтажа на DIN-рейке в соответствии с
нормами DIN EN 50022.
Рисунок 3: Монтаж на рейке
1
Установите верхний желоб преобразователя на рейке.
2
Вдавите преобразователь, пока крепление не зафикирует его на раейке.
3
Чтобы снять преобразователь, нажмите на фиксатор при помощи отвертки.
Осторожно потяните преобразователь вверх.
