TT 10 C/R
Монтаж
06/2009 www.krohne.com 8
3 Монтаж
3.1 Установка преобразователя TT 10 C
3.1.1 Монтажный комплект для соединительной головки
Преобразователь TT 10 C предназначен для установки в соединительные головки формы
B в соответствии с DIN, или большего размера. Большое, диаметром Ø 7 мм / 0,28
дюймов, центральное отверстие (см. раздел 6.1.3) обеспечивает электрический контакт
измерительного сенсора и системы.

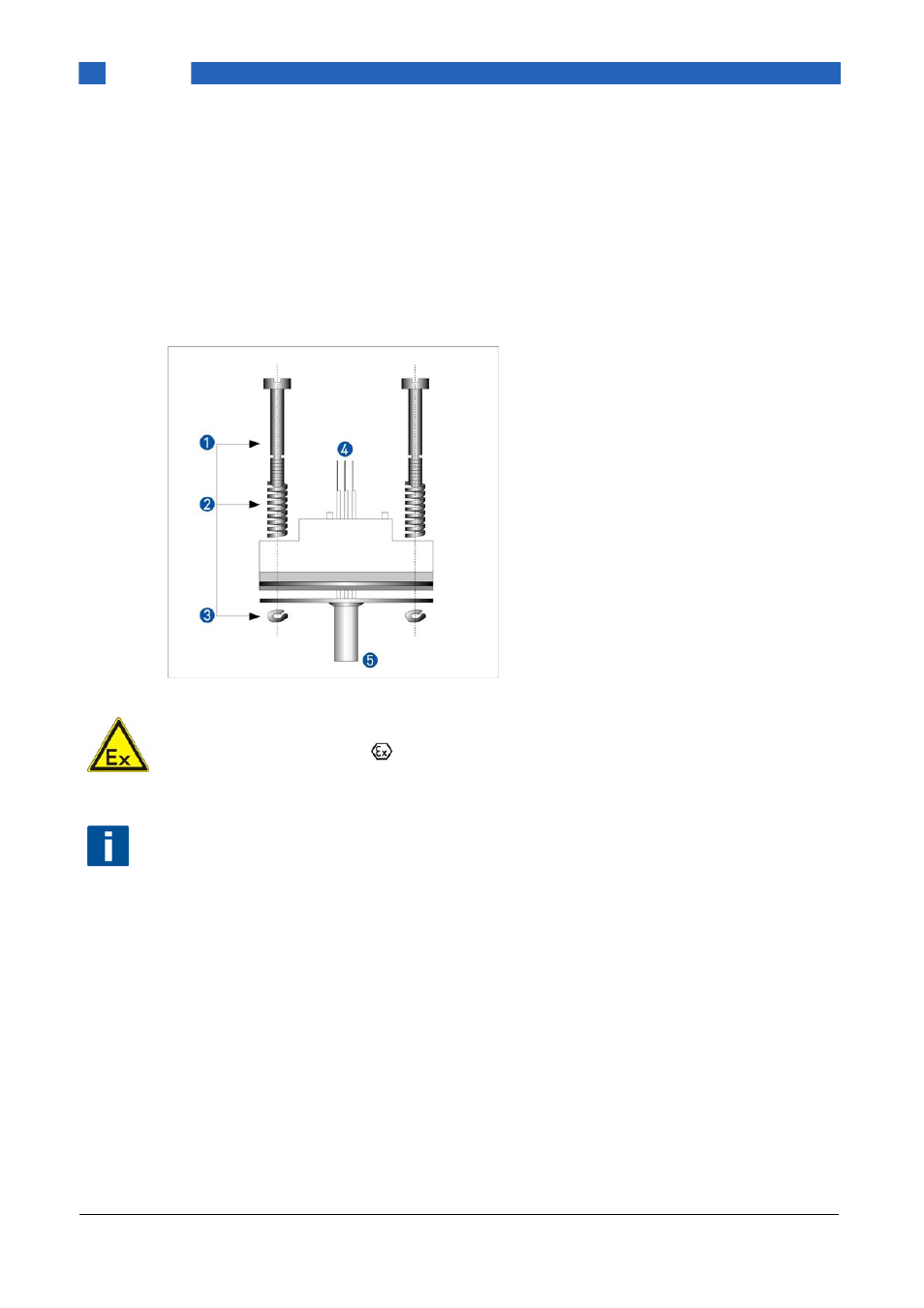

Рисунок 1: Монтажный комплект для соединительной головки VI70ADA00011
ВНИМАНИЕ!
Преобразователь TT 10 C следует монтировать в пылевлагозащищенном корпусе со
степенью пылевлагозащиты по меньшей мере IP 20 в соответствии с нормами EN 60 529 /
IEC 529.
ВАЖНОЕ ПРИМЕЧАНИЕ!
Факторы окружающей среды:
• Температурный преобразователь TT 10 C рассчитан на диапазон температуры
окружающей среды от -40 до 85°C (-40 до +185°F). Также необходимо учесть, что
температура окружающей среды зависит и от температурного класса прибора. В
разделе 6.2.5, указаны данные по температуре окружающей среды для применения во
взрывоопасных зонах.
• Рабочая температура передается на корпус преобразователя через защитную трубу.
Если рабочая температура приближена или превышает максимальную установленную
техническими условиями рабочую температуру, то температура в корпусе
преобразователя может превысить максимально допустимую температуру
окружающей среды. Обязательно убедитесь в том, что температура окружающей
среды в месте установки преобразователя при любых условиях находится в пределах
допустимого диапазона. Одним из способов сокращения теплообмена посредством
защитной трубы является удлинение защитной трубы, либо такой общедоступный
метод как вынесение преобразователя на достаточно удаленное расстояние от
источника тепла. Аналогичные меры безопасности можно применить, если
температура опустится ниже паспортного значения минимальной температуры.
1 Винт, M4
2 Пружина
3 Стопорная шайба
4 Pt100
5 Защитная трубка
