TT 10 C/R
Электрический монтаж
06/2009
www.krohne.com
13
4.4
Электрический монтаж TT 10 R
ВНИМАНИЕ!
Не допускается как установка преобразователя данного типа во взрывоопасной зоне, так
и его подключение к сенсору в условиях взрывоопасной зоны!

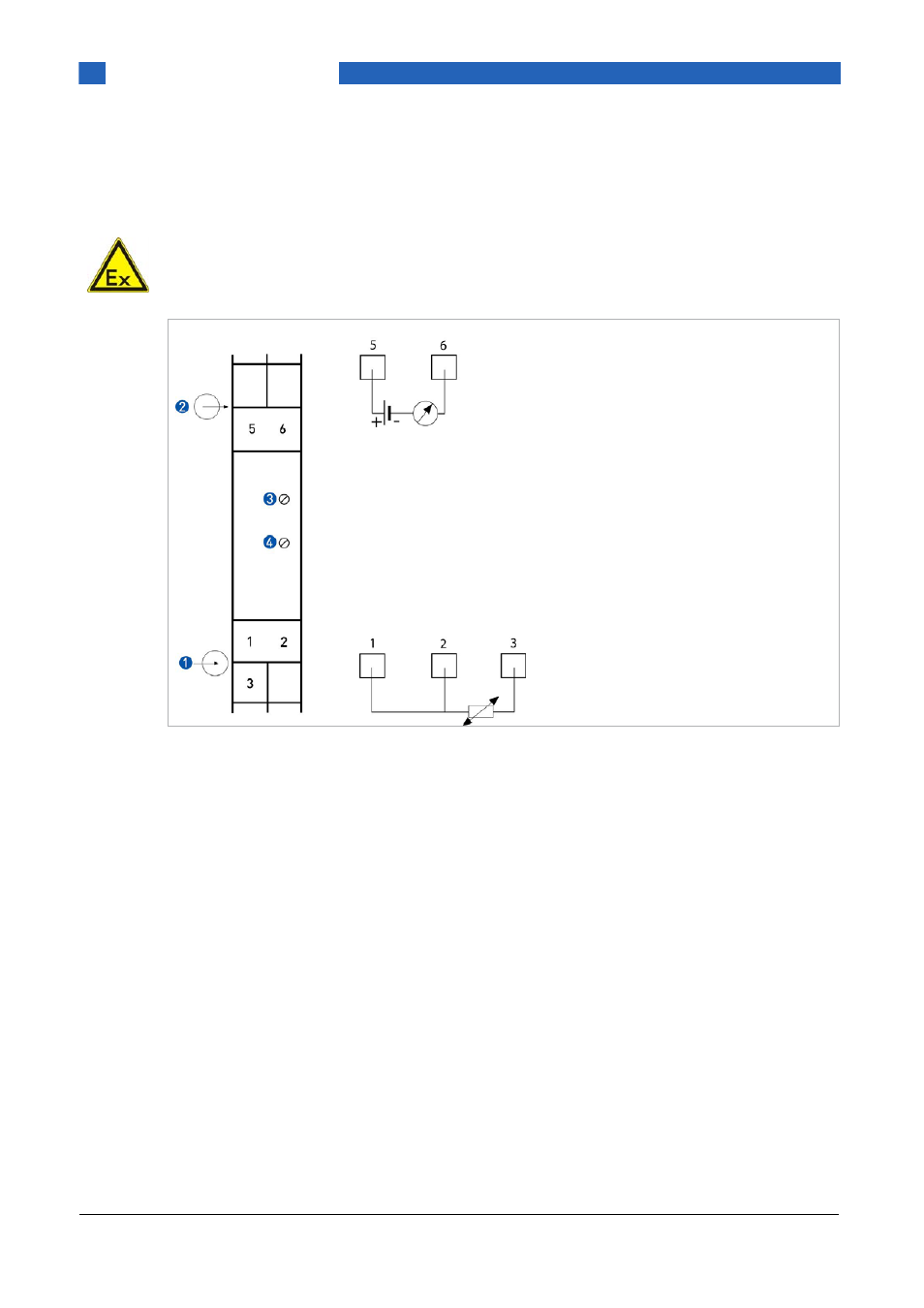

Рисунок 6: схема подключения TT 10 R
1
Входные сигналы
2
Выходные сигналы/питание
3 Z-потенциометр (для настройки нулевой точки)
4 S
потенциометр (для настройки диапазона)
