TT 10 C/R

Электрический монтаж

06/2009

www.krohne.com

11

4.2

Электрический монтаж преобразователя TT 10 C

ВНИМАНИЕ!
Применение преобразователя данного типа в условиях взрывоопасных зон не
допускается!

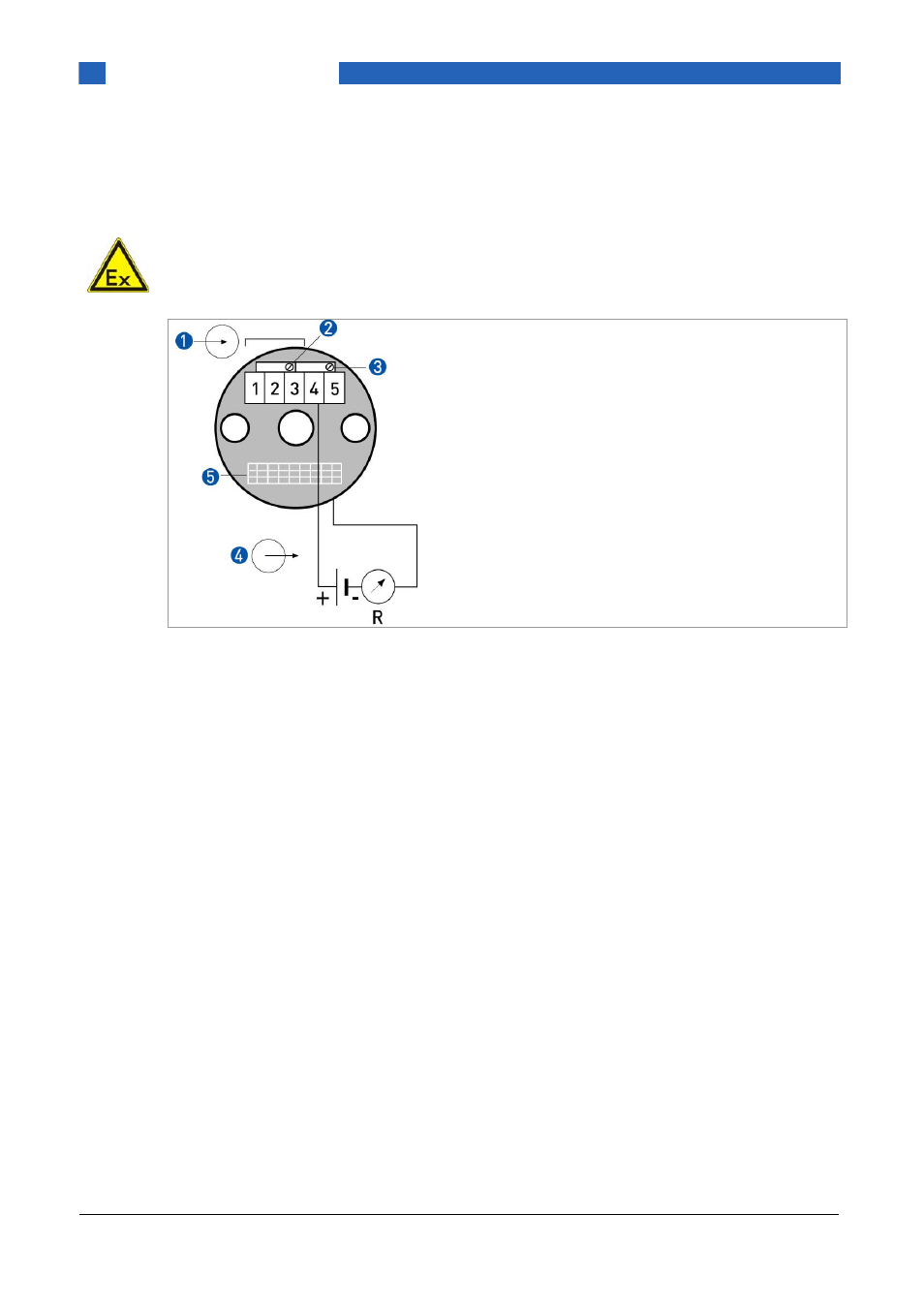

Рисунок 4: электрический монтаж TT 10 C

1

Входные сигналы (клеммы 1, 2, 3)

2 Z-потенциометр (для настройки нулевой точки)
3 S

потенциометр (для настройки диапазона)

4

Выходные сигналы (клеммы 4 и 5, 4 … 20 мА),

5

Ламели (см. разд. 5.1)
