TT 10 C/R
Электрический монтаж
06/2009 www.krohne.com 12
4.3 Электрический монтаж TT 10 C
ВНИМАНИЕ!
Допускается эксплуатировать преобразователь во взрывоопасных зонах, если подача
электропитания производится при помощи правильно подобранного источника питания
или через барьер Зенера!

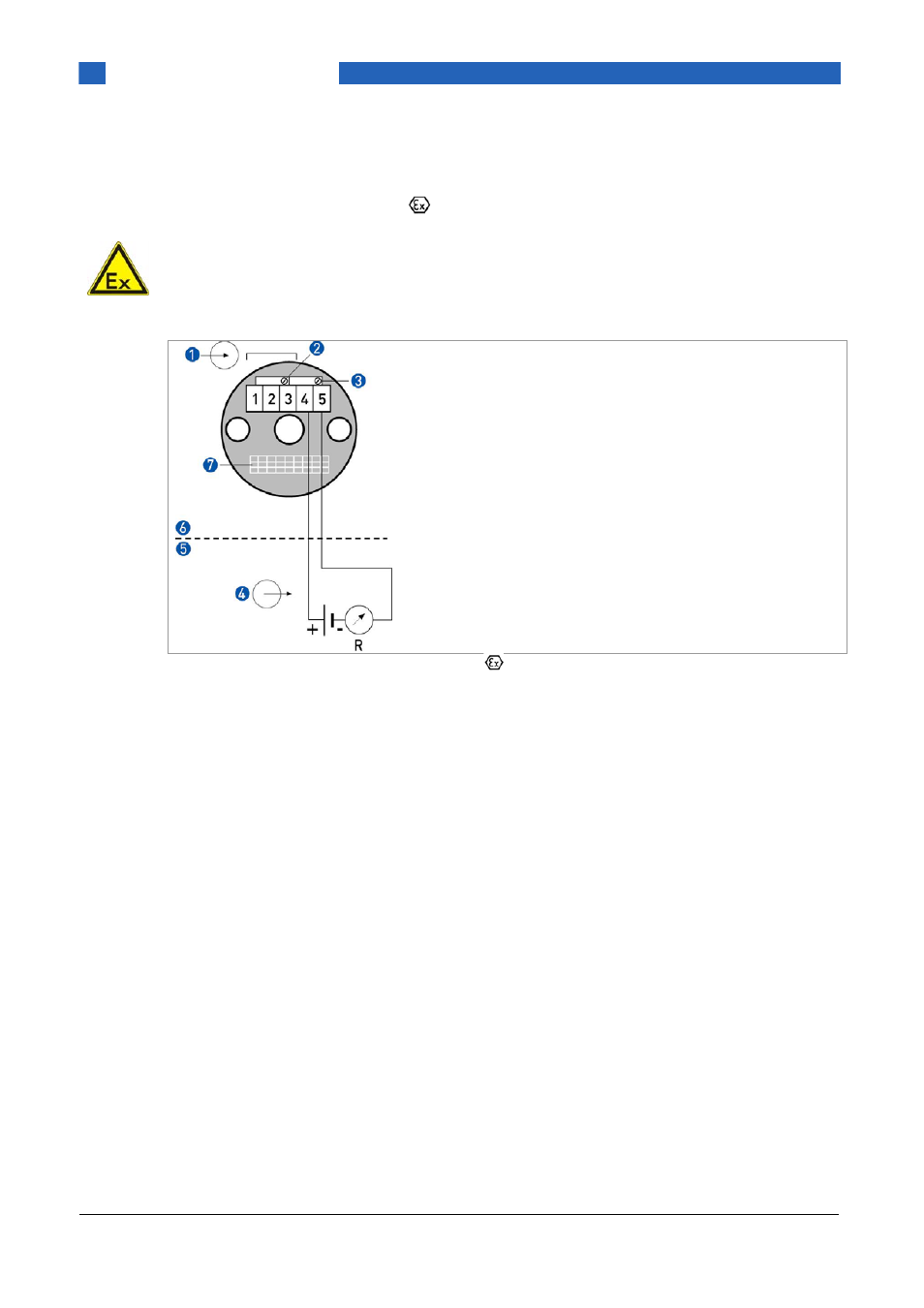

Рисунок 5: Электрический монтаж TT 10 C
1
Входные сигналы (клеммы 1, 2, 3)
2 Z-потенциометр (для настройки нулевой точки)
3 S
потенциометр (для настройки диапазона)
4 Выходные сигналы (клеммы 4 и 5, 4 … 20 мА)
5 Взрывобезопасная зона
6 Взрывоопасная зона
7 Ламели (см. разд. 5.1)
