19. 3D Graphs (3D графики)

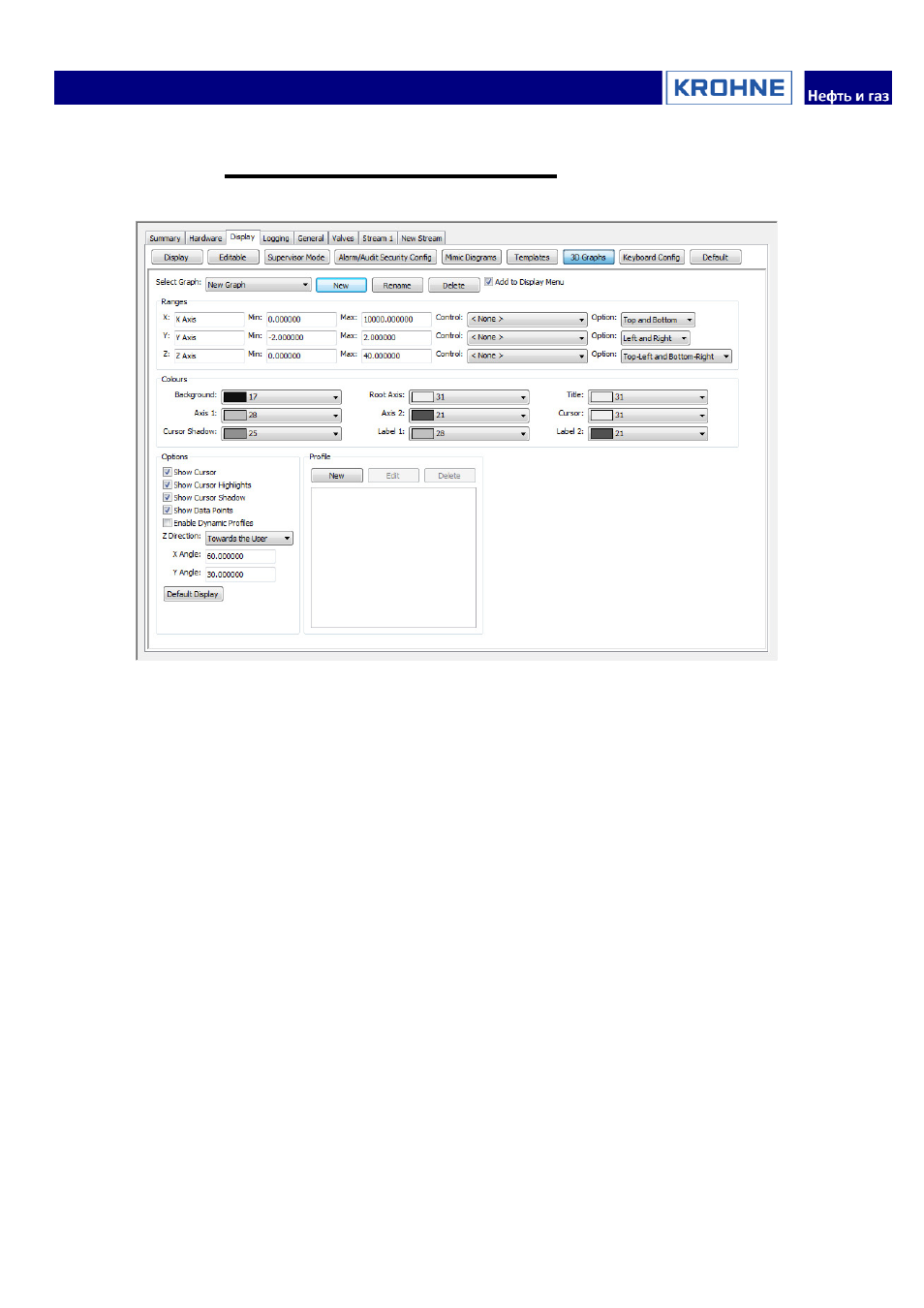

С помощью этого элемента дисплея можно создавать двух‐ или трехмерные изображения.
Чтобы создать двухмерные точечные графики, для осей x и y следует выбрать максимальное,
минимальное значение и переменную управления. Также оператор может выбрать ось,
на которой будет отображаться имя переменной. Из палитры можно выбрать цвет фона, осей,
названий, курсора и тени курсора.
Путем выбора отдельных профилей для каждой переменной на одном двухмерном графике
можно отобразить до 12 кривых одной переменной. Например, на диаграмме можно отобразить
расход (ось x) и отклонения (ось y), а также несколько графиков этих переменных для разных
давлений. Для этого в окно профилей необходимо добавить новый профиль. Для каждой кривой
можно выбрать свой цвет, а также способ отображения с помощью фиксированного числа или
с помощью предустановленного идентификатора, хранящегося в памяти.
В предлагаемом выше описании отображается двухмерный график с несколькими кривыми.
Те же данные можно отобразить на трехмерном графике с применением трех осей.
Другие параметры позволяют изменять углы представления осей X и Y, а также перспективу оси Z –
ближе или дальше от пользователя.
Текущую рабочую точку можно показать с помощью курсора мыши. Тень курсора позволяет
повысить информативность расположения курсора. При необходимости можно отобразить
фактические доступные значения, из которых состоит кривая.
