Summit 8800, справочное руководство Стр 123 из 127 Изд. 005 Ред. 13.02/12

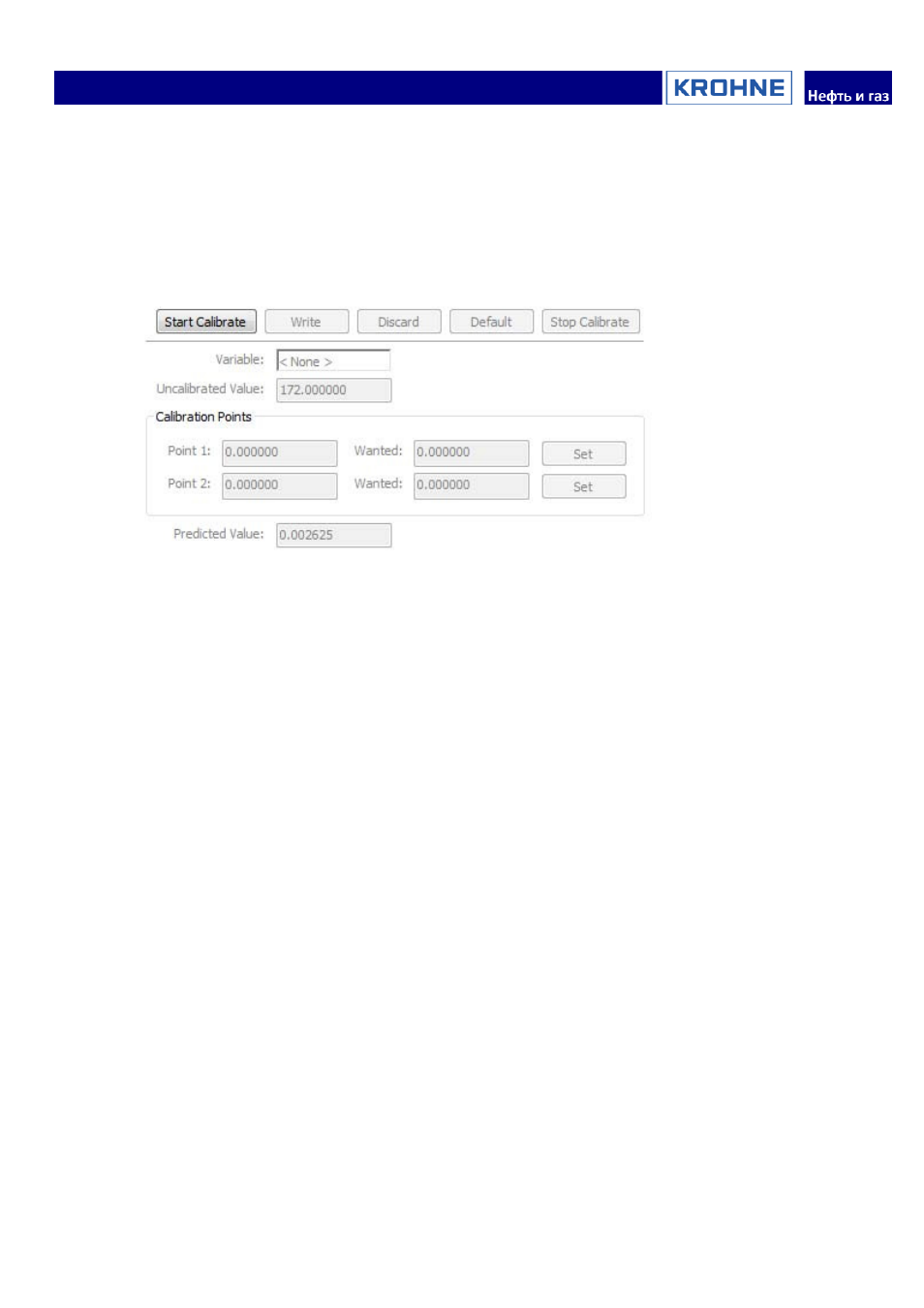

Analogue Input Calibration (Калибровка аналогового входа)
Основные элементы управления:
Start Calibrate (Начать калибровку) ‐ запуск процесса калибровки
Write (Записать) ‐ запись новых калибровочных данных в подключенный вычислитель расхода
Discard (Сброс) ‐ сброс изменений калибровки
Default (По умолчанию) ‐ восстановление заводских настроек
Stop Calibrate (Остановить калибровку) ‐ остановка процесса калибровки
Процедура калибровки аналогового входа
1. Задайте нижнее значение калибровки на вход устройства (например, на входе 4‐20 мА
задайте входное значение 4,8 мА, т.е. 5% или 5 бар абс.)
2. Для точки Point 1 (cм. выше) введите 5,0 в поле Wanted (Желаемое значение).
3. Для точки Point 1 нажмите кнопку Set (Установить).
4. Дождитесь стабилизации значений.
5. Задайте верхнее значение калибровки на вход устройства (например, на входе 4‐20 мА
задайте входное значение 19,2 мА, т.е. 95% или 95 бар абс.)
6. Для точки Point 2 (cм. выше) введите 95,0 в поле Wanted (Желаемое значение).
7. Для точки Point 2 нажмите кнопку Set (Установить).
8. Дождитесь стабилизации значений.
Примечание. Другие точки калибровки настраиваются аналогичным образом.
Описанные выше шаги необходимо повторять до тех пор, пока требуемое значение
не стабилизируется и не станет верным в нижней и верхней точке калибровки.
После получения стабильного и правильного значения нажмите кнопку Write (Записать), чтобы
передать данные калибровки в память.
Чтобы выйти из меню калибровки аналогового входа, нажмите кнопку Close (Закрыть).
