Summit 8800, справочное руководство
Стр 20 из 127
Изд. 005 Ред. 13.02/12
Digital Outputs (Цифровые выходы)
Плата цифрового ввода/вывода имеет 5 цифровых выходов; плата аналогового ввода/вывода
также имеет 5 цифровых выходов. Из списка выберите выход, который требуется настроить.
Плата дискретного ввода/вывода имеет 6 дискретных выходов и 6 дополнительных выходов,
которые можно настроить в качестве цифровых выходов.
При использовании дополнительных выходов следует соблюдать осторожность ‐ необходимо
убедиться в правильности установленных соединений. Дополнительная информация
представлена в инструкции по эксплуатации.
Настройки выходов:
Off (Выкл)
Не используется
Pulse (Импульсный) Импульсные измерения
Alarm (Тревога)
Сигнал тревоги
State (Состояние)
Выход может принимать два состояния: on (вкл) или off (выкл),
например, для управления клапаном.

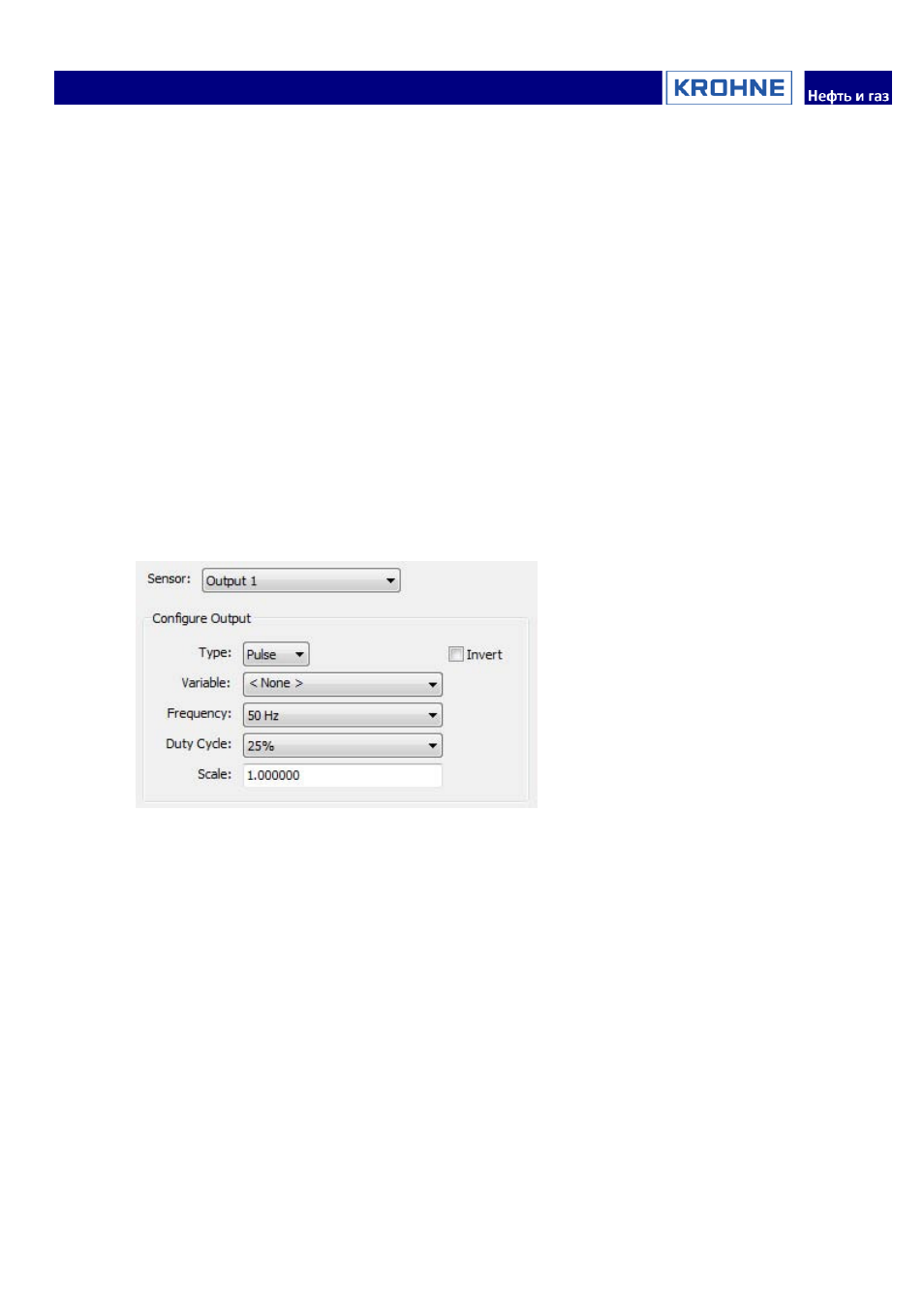

Pulse Outputs (Импульсные выходы)
•
Из раскрывающегося древовидного меню выберите переменную, которая будет
отображаться на цифровом импульсном выходе. ПРИМЕЧАНИЕ. Как правило, это
значение приращения счетчика.
•
Выберите частоту выхода: от 50 Гц до 2 Гц.
•
Выберите рабочий цикл выхода: 25%, 50% или 75%.
•
Введите масштабирующий коэффициент.
ПРИМЕЧАНИЕ. Чтобы инвертировать значение на выходе, можно установить флажок в поле
Invert (Инвертировать).
