Summit 8800, справочное руководство
Стр 125 из 127
Изд. 005 Ред. 13.02/12

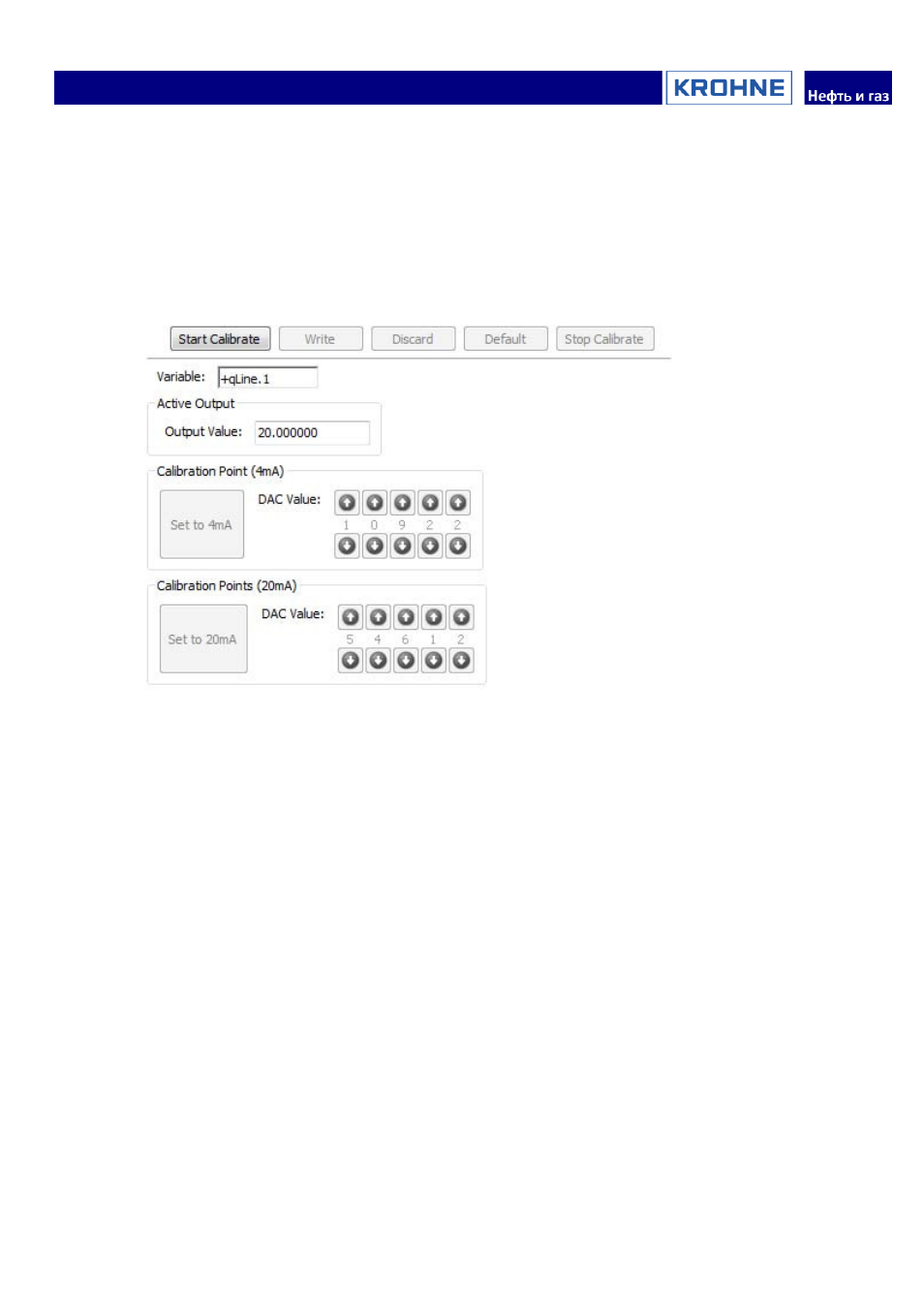

Analogue Output Calibration (Калибровка аналогового выхода)
Основные элементы управления:
Start Calibrate (Начать калибровку) ‐ запуск процесса калибровки
Write (Записать) ‐ запись новых калибровочных данных в подключенный вычислитель расхода
Discard (Сброс) ‐ сброс изменений калибровки
Default (По умолчанию) ‐ восстановление заводских настроек
Stop Calibrate (Остановить калибровку) ‐ остановка процесса калибровки
Процедура калибровки аналогового выхода
1. Подключите стандартный резистор с сопротивлением 100 Ом к аналоговому выходу,
калибровку которого необходимо произвести.
2. Подключите параллельно резистору цифровой вольтметр с диапазоном измерения 0‐2
В.
3. Нажмите кнопку Set to 4mA (Установить 4 мА) на странице калибровки.
4. Нажимайте на стрелки вверх и вниз, пока на вольтметре не отобразится значение 0,400 .
5. Нажмите кнопку Set to 20mA (Установить 20 А) на странице калибровки.
6. Нажимайте на стрелки вверх и вниз, пока на вольтметре не отобразится значение 2,000 .
Возможно, потребуется повторить процедуру несколько раз, до тех пор, пока отображаемые
значения не станут верными в обеих строках.
После получения стабильного и правильного значения нажмите кнопку Write (Записать), чтобы
передать данные калибровки в память.
Чтобы выйти из меню калибровки аналогового выхода, нажмите кнопку Close (Закрыть).
