Summit 8800, справочное руководство
Стр 15 из 127
Изд. 005 Ред. 13.02/12
Входы HART
•

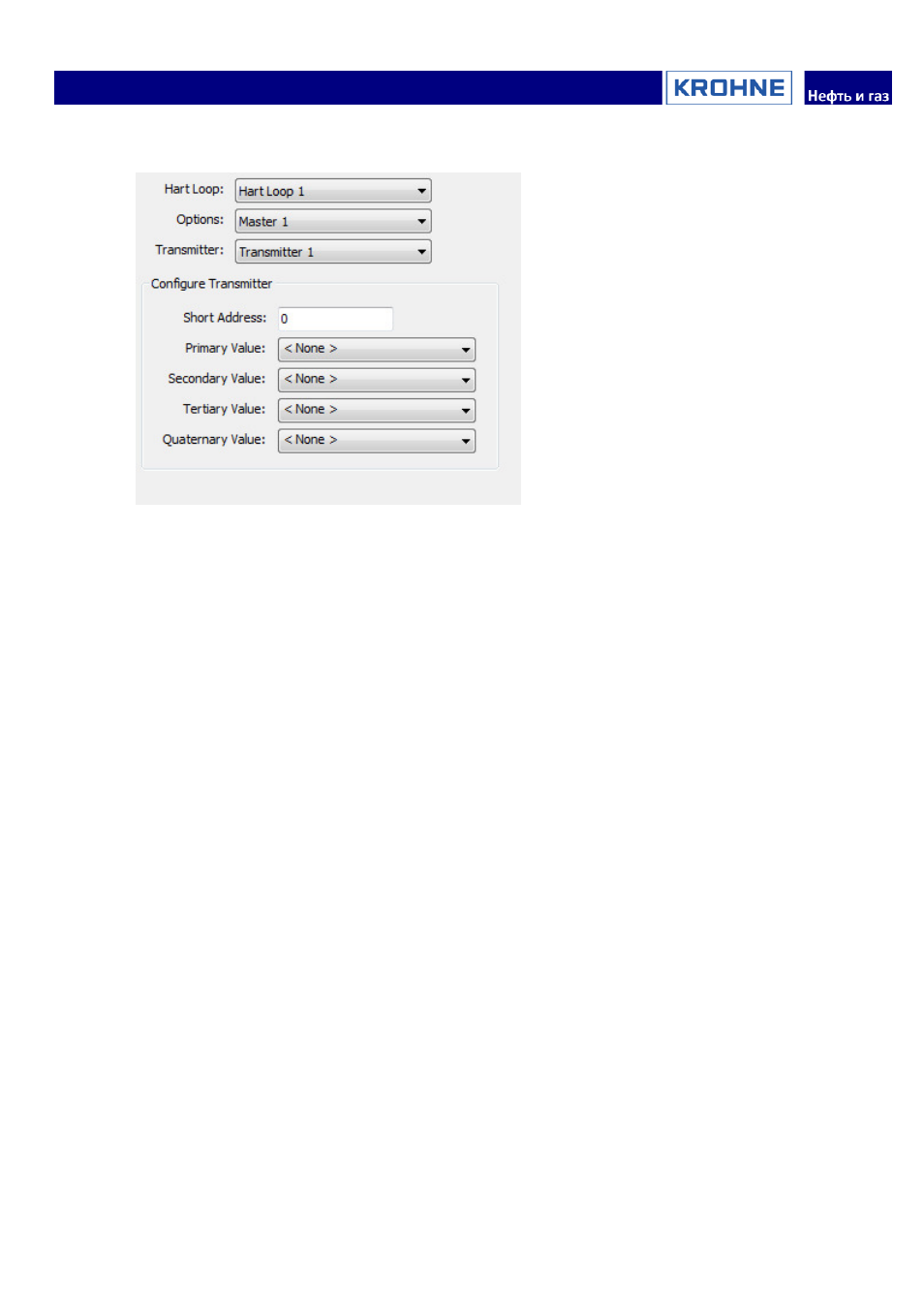

Позволяет выбирать и настраивать контуры Hart. Каждая плата цифрового ввода/вывода
оборудована двумя контурами Hart; каждая плата аналогового ввода/вывода имеет
по одному контуру.
•
В меню Master 1, Master 2 или Burst Mode (пакетный режим) выберите параметр,
который необходимо настроить. В нормальном режиме, когда каждый измерительный
преобразователь подключается только к одному входу HART вычислителя расхода,
выберите Master 1. Если преобразователь настраивается для подключения к двум
входам HART на одной или на разных платах ввода/вывода выберите Master 2. Затем
один вход следует настроить в качестве Master 1, а другой в качестве Master 2. Если
преобразователь будет использоваться в пакетном режиме, когда вычислитель расхода
используется в конфигурации, при которой он не запрашивает данные, но принимает
сообщения от преобразователя, выберите пакетный режим.
•
Выберите преобразователь, который требуется настроить. В каждом контуре
допускается использовать не более трех преобразователей. Назначьте преобразователю
короткий идентификационный адрес – от 1 до 15 символов; перед началом работы
в режиме HART преобразователю необходимо присвоить короткий адрес.
•
Если в контуре используется только один преобразователь, в режиме без HART (4‐20 мА),
этому преобразователю следует присвоить адрес 0. В этом случае сведения
о преобразователях 2 и 3 будут скрыты и недоступны; это означает, что в этом режиме
доступна конфигурация только с одним преобразователем.
•
Из списка пунктов, представленных в раскрывающемся древовидном меню, выберите
основную переменную (Primary Variable), значение которой требуется считывать из этого
преобразователя. Если преобразователь оперирует несколькими переменными
(доступно до четырех переменных), следует также настроить вторую, третью и четвертую
переменные с использованием того же метода, что и для основной переменной.
