Выход AV соединителя

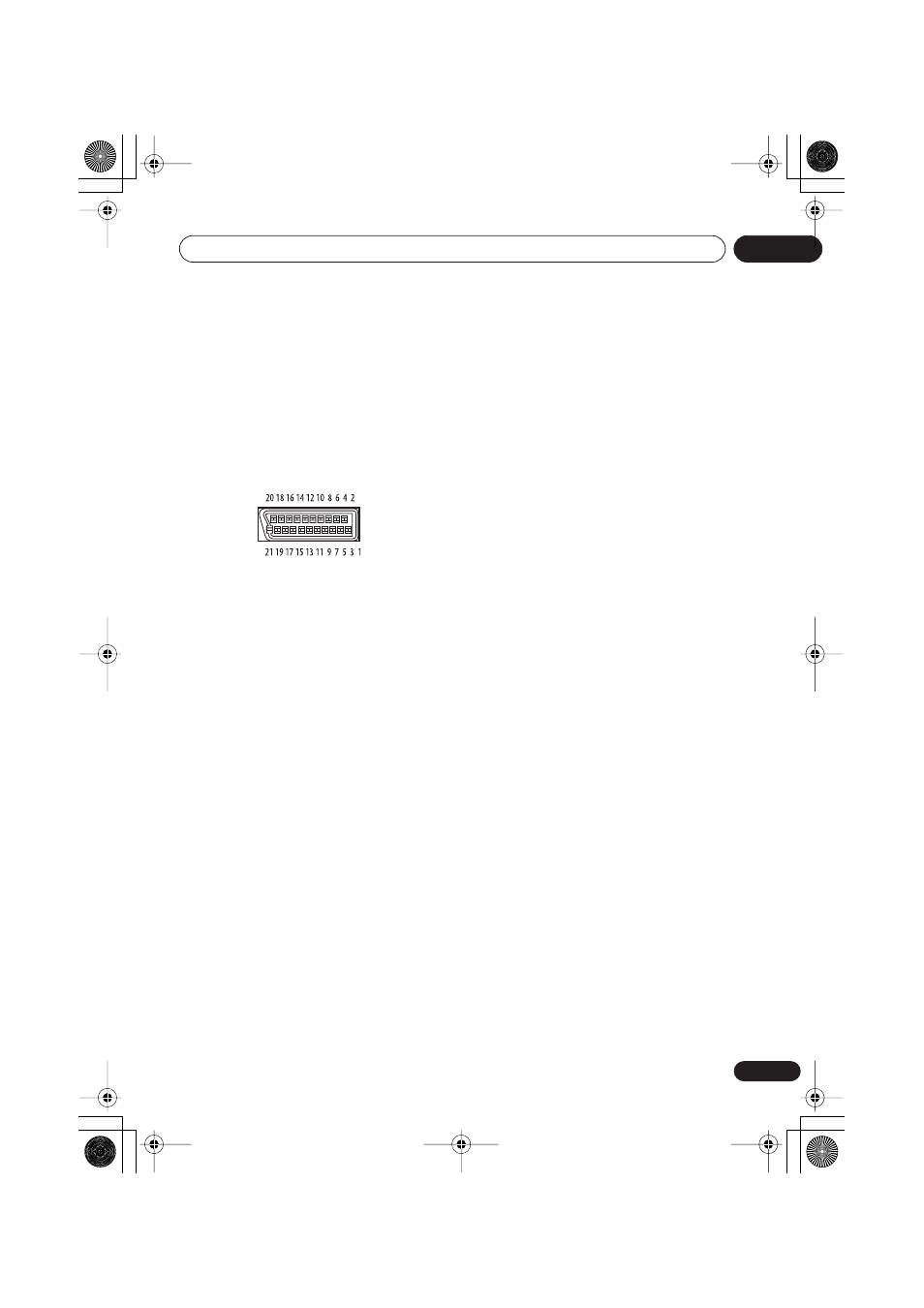

AV соединитель (направление 21-штыревого
соединителя)
Выход AV соединителяt
. . . . . . . . . . . . . . . . . . 21-штыревой соединитель
Этот соединительобеспечивает видео и аудио
сигналы для соединения с совместимым
цветным ТВ или монитором.
PIN номер (номер штыря)
1 . . . . . . . . . . . . . . . . . . . . . . . . . Аудио 2/R выход
3 . . . . . . . . . . . . . . . . . . . . . . . . . .Аудио 1/L выход
4 . . . . . . . . . . . . . . . . . . . . . . . . GND (заземление)
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B выход
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Статус
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G выход
15 . . . . . . . . . . . . . . . . . . . . . . . . . . R или C выход
17 . . . . . . . . . . . . . . . . . . . . . . . GND (заземление)
19 . . . . . . . . . . . . . . . . Видео выход или Y выход
21 . . . . . . . . . . . . . . . . . . . . . . . GND (заземление)
