Страница 12: Подсоединение 02, Глава 2
Подсоединение
02
12
Ru
Глава 2
Подсоединение

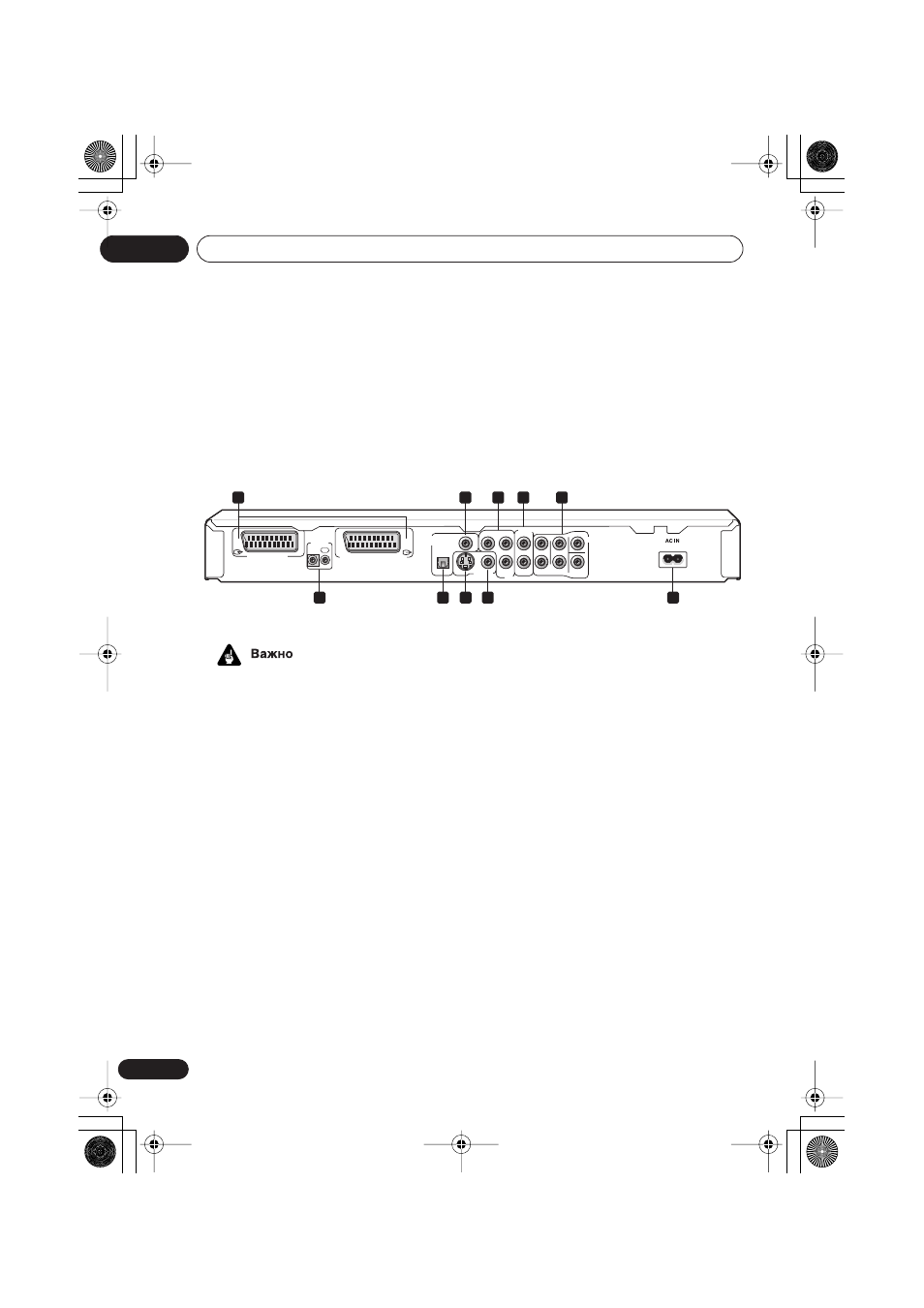

Соединения на задней панели
• Перед тем, как подсоединять этот
проигрыватель к вашему ТВ, AV приемнику
или другим компонентам, проверьте,
выключены и отсоединены ли они от сети.
1
AV CONNECTOR
AV CONNECTOR 1 (RGB) - TV/AV приeмник
Это объединенный аудио и видео выход для
подсоединения к ТВ, который снабжен SCART
входом. Подсоединение произведите с помощью
SCART шнура. Тип видео выхода должен быть
настроен таким образом, чтобы он соответствовал
вашему ТВ. См. Подключение с помощью выхода
AV соединителя
на стр. 15
AV CONNECTOR 2
Используйте 21-штыревой SCART шнур для
подсоединеия к VCR.
2
DIGITAL AUDIO OUT – COAXIAL
Это дигитальный аудио выход для подсоединения
к AV приемнику, который совместим с РСМ, Dolby
Digital, DTS и/или MPEG, и оснащен коаксиальным
дигитальным вводом.
Подсоедините с помощью коаксиального
дигитального или аудио кабеля, который есть в
продаже.
3
COMPONENT VIDEO OUT
Это высококачественный выход изображения для
подсоединения к ТВ, монитору или AV приемнику,
которые снабжены составными входами для
изображения.
Произведите подсоединеие с помощью
доступного в продаже трехходового составного
видео шнура. Проследите, чтобы цвета гнезд и
проводов совпадали (стр. 15).
4
AUDIO OUT (2CH)
Это двух канальные аналог аудио выходы для
подсоединения к вашему ТВ, AV приемнику или
стерео системе (стр. 13, 16, 17).
Во время подсоединения этих гнезд используйте,
входящий в комплект, аудио/видео шнур. Для
правильного воспроизведения стерео звука, цвет
гнезда и провода должен совпадать.
5
AUDIO OUT (5.1CH)
Это мультиканальные аналог аудио выходы для
произведения подсоединения к AV приемнику,
снабженному мультиканальными вводами
(стр. 16).
6
AC IN
К этому входу подсоедините, входящий в
комплект, шнур питания, а затем всавьте его в
стенную разетку.
S
L
R
L
R
P
R
P
B
Y
COAXIAL
OPTICAL
FRONT SURROND
SUB
WOOFER
CENTER
CONTROL
IN
OUT
DIGITAL
AUDIO OUT
COMPONENT VIDEO OUT
AUDIO OUT(2CH)
AUDIO OUT(5.1CH)
VIDEO OUT
AV CONNECTOR 2
AV CONNECTOR 1(RGB) - TV/AV Receiver
1
6
7
8
9
10
2
3
4
5
