9
Порты связи
Пульт TS-550 evo имеет несколько портов связи, которые можно использовать для осуществления связи с различными
устройствами. Порты связи можно использовать для различных целей:для подсоединения пульта к сети компьютеров,
для печати отчетов на внешнем принтере или для отправки отчетов по факсу с помощью вспомогательного внутреннего
факса или модема. Полный перечень портов и соответствующих им устройств см. в приведенной ниже таблице.
Порт
Тип разъема
Устройства
Модуль
RS-232 Comm 1
DB9, гнездовой
Локальный компьютер (предпочитаемый
вариант для порта Comm 1)
Контроллер
RS-232 Comm 2
DB9, штекерный
Терминал точки продаж, внешний модем,
внешний измеритель ATG для TS-EMS или
локальный компьютер с нуль-модемным кабелем
Источник питания
Ethernet
RJ-45
Локальная сеть
Контроллер
USB 1
Тип A
Внешний принтер Hewlett-Packard
Контроллер
USB 2
Тип A
Внешний принтер Hewlett-Packard
Контроллер
Факс/модем
RJ-11
Телефонная линия (требуется
вспомогательный факс или модем)
Контроллер
RS-485/TPI
Подключаемая клеммная колодка с 4
выводами, 5,08 мм (0,2 дюйма) LS
TS-DIM (внешний)
Источник питания
Расширение шины
(CAN)
Подключаемая клеммная колодка с 3
выводами, 3,81 мм (0,15 дюйма) LS
TS-EXPC
Источник питания
RS-422/232 и токовая петля DB9, штекерный
Распределительная коробка колонки
Интерфейс
раздаточной колонки
LON
Подключаемая клеммная колодка с 2
выводами, 5,08 мм (0,2 дюйма) LS
Сеть IFSF
Интерфейс LON
COMM 2
РАСШИРЕНИЕ
ШИНЫ
CAN
H
CAN
L
ЗА
ЗЕМЛ.
TPI RS-485
COMM 1
USB
ETHERNET
ДИНАМИК
ФАКС/
МОДЕМ
ТО
ЛЬ
КО
ДЛЯ НЕИСКР
ОБ
ЕЗ
ОП
АС
НОЙ ПР
ОВ
ОД
КИ
!
ДЛЯ ИСПО
ЛЬ
ЗО
В
АНИЯ
ТО
ЛЬК
О С О
БО
РУ
ДО
ВА
НИЕМ,
УК
АЗ
АННЫМ В ИН
СТ
РУ
КЦИЯХ ПО У
СТ
АНОВК
Е
A
B
GN
D
+
—

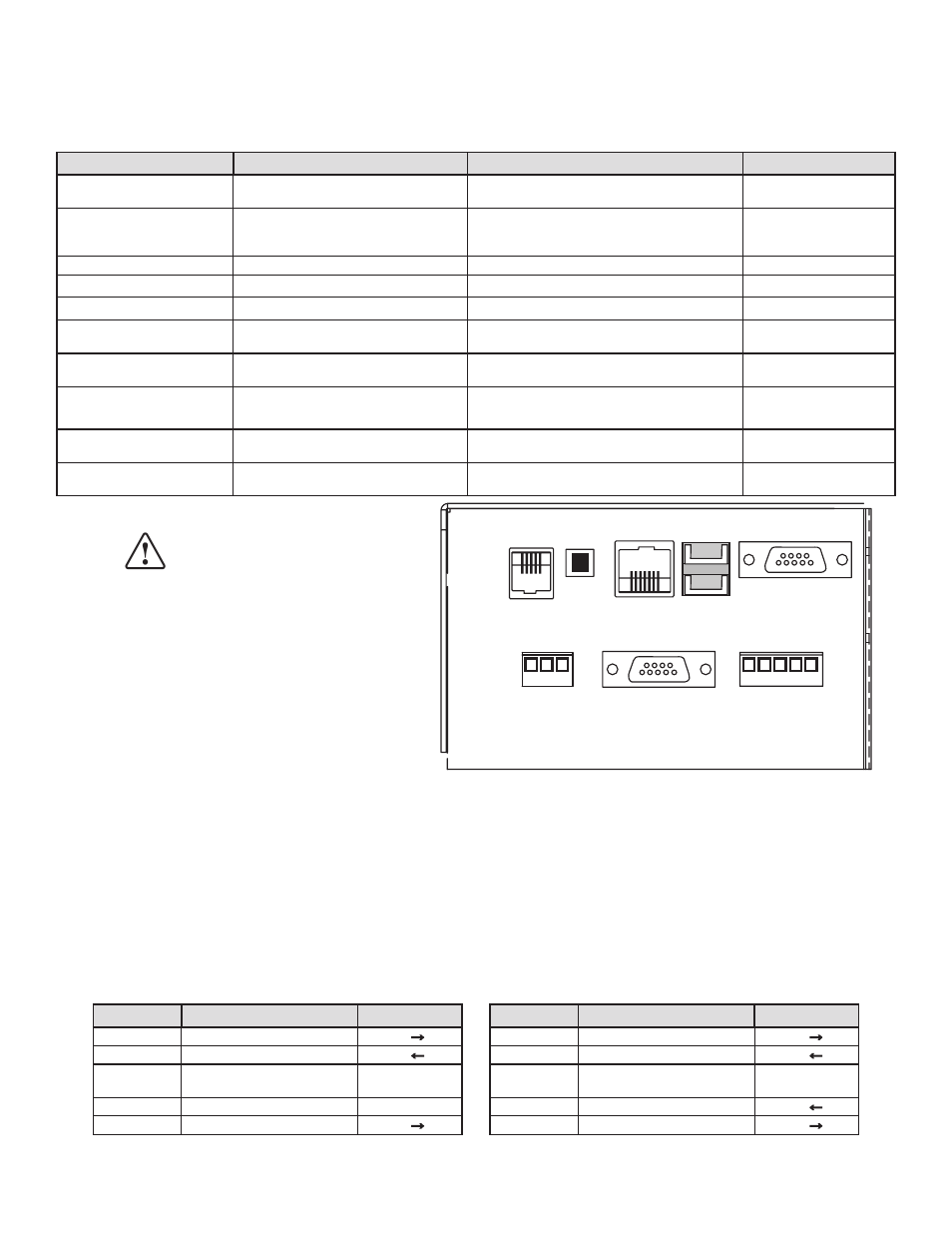

Рисунок 2. Обзор портов связи
Примечание. Встроенные модули TS-DIMIB (модуль интерфейса колонки) и TS-LON (модуль интерфейса протокола
IFSF) являются вспомогательными дочерними платами, которые крепятся к модулю источника питания. В
системе можно использовать только одну дочернюю плату.
Примечание. Для подключения распределительной коробки колонки необходимо использовать либо токовую петлю,
либо разъем RS-422/232 в зависимости от предусмотренных производителем настроек.
Коммуникационные разъемы RS-232
В нижней части пульта TS-550 evo расположены два разъема для интерфейсов RS-232. Ниже приведены обозначения
выводов для разъемов RS-232.
Порт пульта RS-232 Comm 1
Разъем DB9, гнездовой, DCE
Порт пульта RS-232 Comm 2
Разъем DB9, штекерный, DTE
Вывод №
Функция
Ввод/вывод
Вывод №
Функция
Ввод/вывод
2
TXA
O →
1
DCD
O →
3
RXA
I ←
2
RXA
I ←
5
Сигнал ЗАЗЕМЛЕНИЯ
3
TXA
7
4
DTR
I ←
8
CTS
O →
5
Сигнал ЗАЗЕМЛЕНИЯ
O →
Примечание. Следуйте инструкциям по установке связи, приведенным в руководстве по программированию пульта
TS-550evo.
Периферийное оборудование,
подключенное к порту связи пульта
серии T5, должно соответствовать
указанным ниже требованиям.
1. Оно должно быть указано
в перечне UL или другой
общенационально признанной
испытательной лаборатории,
если это требуется
уполномоченными органами.
2. Оно не должно устанавливаться
в опасной зоне (если оно не
предназначено для этого)
Внимание!
