Проводка пульта и модулей
Кабелепроводы должны быть введены в корпус пульта
только через специально предназначенные для этого
врезки, как показано на рисунке 4.
COMM
2
РА СШИРЕНИЕ ШИНЫ
CAN H
CAN L
ЗАЗЕМЛ.
TPI RS-48
5 COMM
1
USB
ETHERNE
T
ДИНАМИ
К
ФА КС /М ОД ЕМ
ТОЛЬКО ДЛЯ НЕИСКРОБЕЗОПАСНОЙ ПРОВОДКИ!
ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО С ОБОРУДОВАНИЕМ, УКАЗАННЫМ В ИНСТРУКЦИЯХ ПО УСТАНОВКЕ
(вид сзади)
Искробезопасные
врезки
Неискробезопасные
врезки

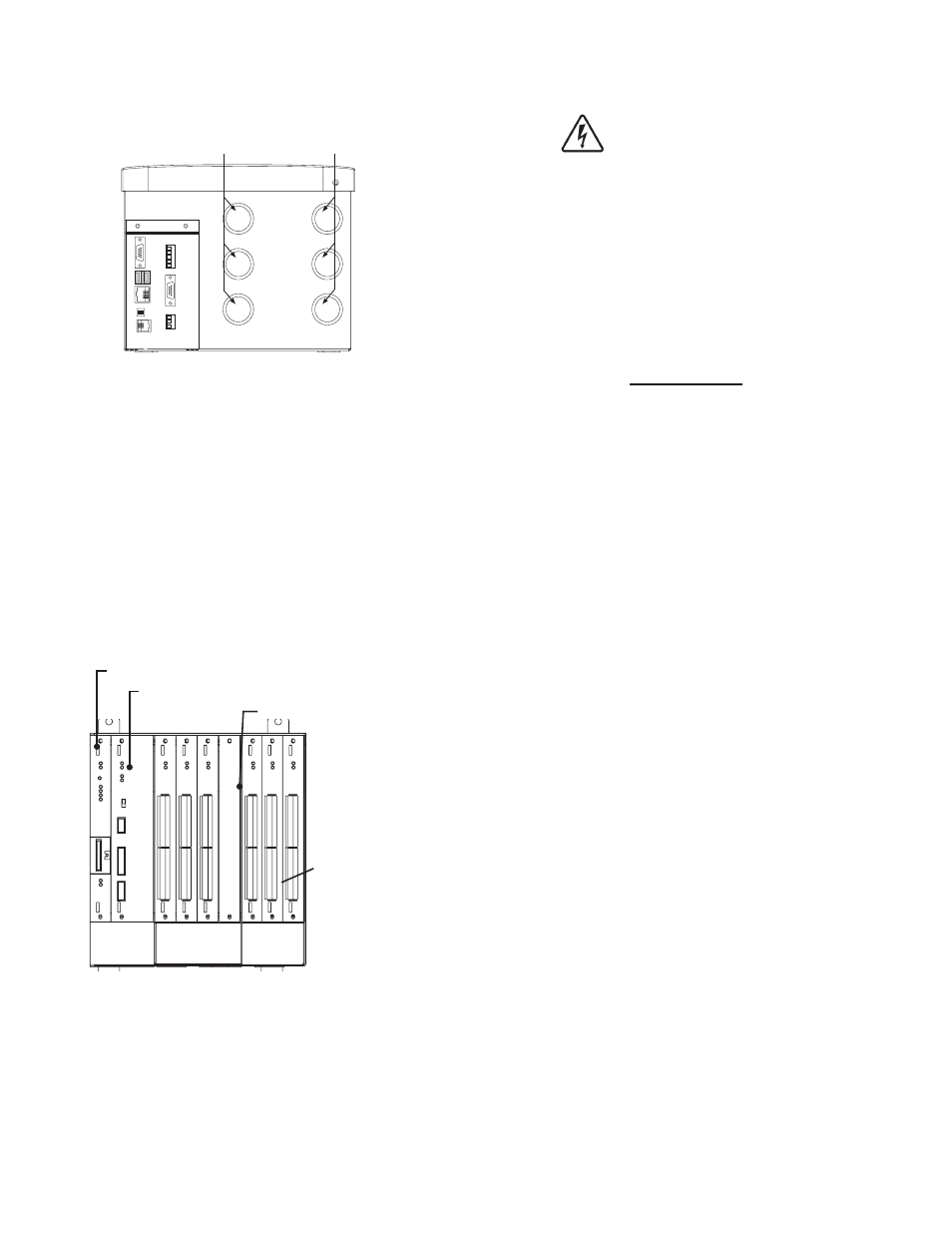

Рисунок 3. Врезки для кабелепроводов на пульте
TS-550 evo
В случае установки дополнительных модулей
Franklin Fueling Systems рекомендует устанавливать
неискробезопасные модули слева направо (начиная от
свободного разъема, который находится к источнику
питания ближе всего), а искробезопасные модули –
справа налево. При такой схеме все неиспользованные
разъемы будут сосредоточены в центральной
части корпуса. Это позволяет легко перемещать
искробезопасный барьер и предоставляет возможность
добавления в систему дальнейших модулей, не прибегая
к изменению проводки уже установленных устройств.
Также рекомендуется всегда начинать подключение
проводки модуля с наиболее нижнего комплекта каналов
(как правило, это канал 1), что обеспечит возможность
перспективного развития системы и позволит избежать
ненужной путаницы.
Неискробезопасные
модули (красные)
Модуль контроллера (CM)
Модуль источника питания (PS)
Изоляционный барьер
Искробезопасные
модули (синие)
(вид спереди со снятой крышкой)
Рисунок 4. Подключения модулей TS-550 evo
Важно следить за тем, чтобы искробезопасная проводка
вводилась в пульт через искробезопасные врезки, а
неискробезопасная проводка – через неискробезопасные
врезки. Поддерживайте целостность искробезопасных
модулей, прокладывая проводку зонда и датчика в
кабелепроводе отдельно от любой другой проводки.
Проводку зонда и датчика можно прокладывать в одном
и том же кабелепроводе, если они питаются от одного
и того же пульта и если их проводка соответствует
стандарту NEC 504.30 или применимым местным нормам.
Проводка неискробезопасных
модулей
Перед установкой или обслуживанием
данного или любого сопутствующего
оборудования обязательно
разомкните прерыватели
электрической цепи, предусмотрев
их соответствующую маркировку и
блокировку. Случайное включение
прерывателей электрической цепи во
время установки или обслуживания
оборудования может стать причиной
поражения электрическим током с
возможным смертельным исходом,
а также привести к взрыву или
возгоранию в результате искрения.
Важно! Прокладка неискробезопасной проводки в
одном кабелепроводе с искробезопасной
проводкой не допускается. Врезки
кабелепроводов для проводки
искробезопасных и неискробезопасных
модулей четко обозначены на рисунке 7,
который следует использовать в качестве
справочного материала. Неискробезопасные
модули можно определить по красным
лицевым пластинам, и их необходимо
устанавливать всегда слева от передвижного
изоляционного барьера.
Неискробезопасные модули перечислены ниже.
• Модуль контроллера
• Модуль источника питания
• Релейный модуль
• Модуль входов переменного тока
• Модуль ввода-вывода
• Релейный модуль 10 А
• Модуль аналоговых входов 4–20 мА EXP
