16
Модуль входов переменного тока (ACI)
Модуль входов переменного тока представляет
собой неискробезопасный модуль, который имеет 12
идентичных оптически изолированных каналов входа
переменного тока, которые можно использовать для
изоляции раздаточного пистолета, приема входного
сигнала блока переработки испарений или для приема
обычных входных сигналов переменного тока. Пульты
TS-550 evo поддерживают до 36 входов переменного тока,
т. е. до трех модулей входов переменного тока в рамках
одной системы.
Спецификации модуля входов переменного тока
Количество каналов: 12 оптически изолированных
Номинальное входное
напряжение:
110–240 В переменного тока
Входная сила тока: 7 мА среднеквадратич.
Сигналы раздаточного пистолета
Система TS-550 evo требует, чтобы сигнал раздаточного
пистолета от каждой колонки передавался по проводной
связи в модуль входов переменного тока на пульте.
Осуществляя подключение сигналов пистолета к модулю
входов переменного тока, см. приведенную ниже схему и
учитывайте указанные далее инструкции.
• Если на каждую колонку приходится по два пистолета:
подключите провода двух пистолетов колонки 1 к входным
каналам переменного тока 1 и 2, пистолеты колонки 2 к
входным каналам переменного тока 3 и 4 и т. д.
• Если на каждую колонку приходится по три пистолета,
подключите провода трех пистолетов колонки 1 к
входным каналам переменного тока 1, 2 и 3 и т. д.
Модуль входов
переменного
тока
РАБ.
ОШИБКА
Кан
3
Кан
2
Кан
1
Кан
6
Кан
5
Кан
4
Кан
12
Кан
11
Кан
10
Кан
9
Кан
8
Кан
7
Входящая
колонка
Сигнал
раздаточного
пистолета
Линия
Нейтраль
Линия
Нейтраль
Линия
Нейтраль
Блок
переработки
испарений
(дополнительно)
Стандартное
устройство
(дополнительно)

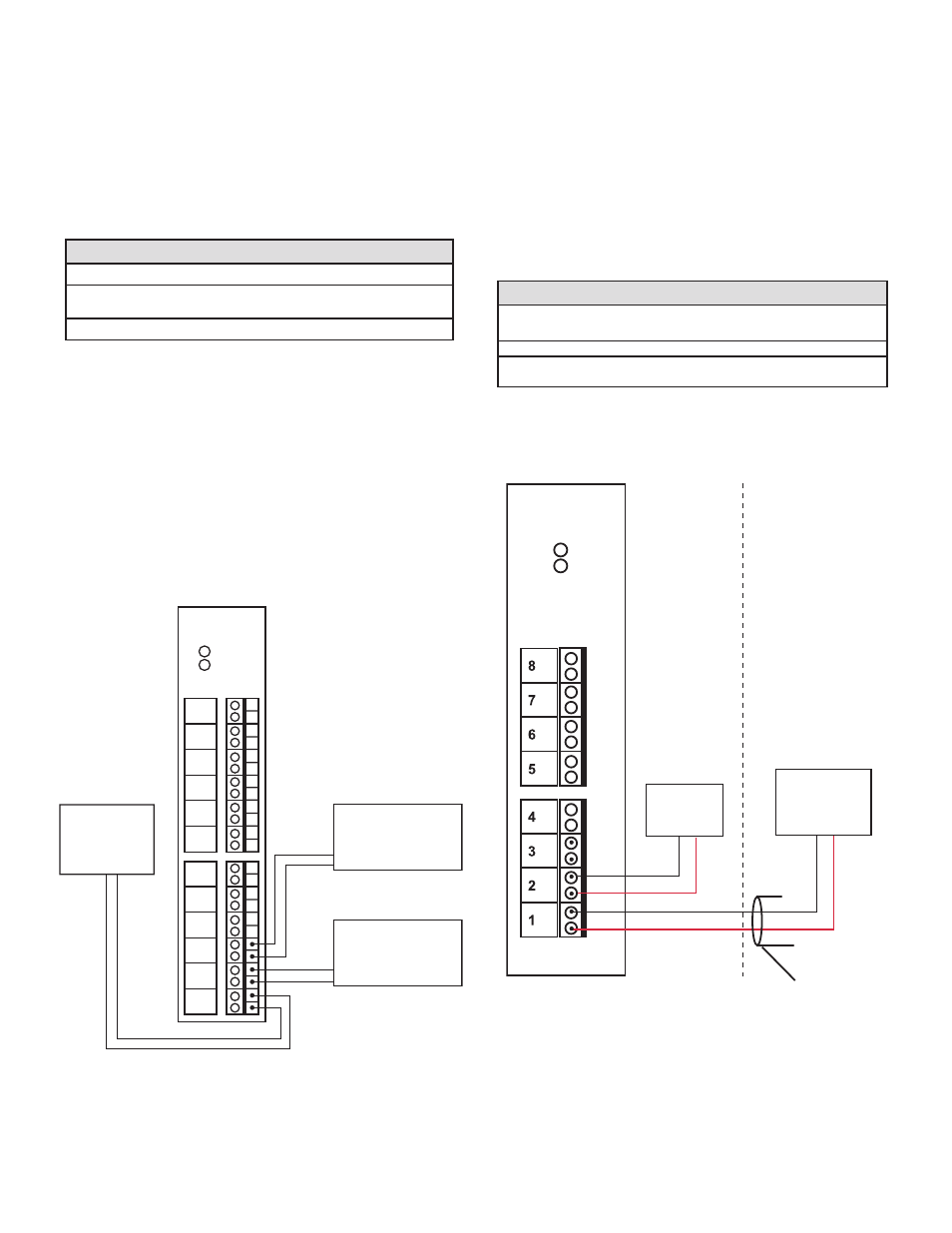

Рисунок 12. Сигнал раздаточного пистолета
Модуль аналоговых входов 4–20 мА EXP
(420EXP)
Модуль 420EXP имеет 8 идентичных каналов для
неискробезопасных датчиков с питанием от контура,
имеющих интерфейс 4–20 мА. Пульт TS-550 evo
поддерживает до 24 входов (суммарно 3 модуля, включая
модули 420IB, по 8 входов каждый) в зависимости от
доступного свободного пространства в пульте. Модуль
420EXP следует использовать со взрывобезопасной
версией датчиков давления для определения утечек в
линиях на тех станциях, где искробезопасная проводка
недоступна. Его можно использовать с другими датчиками
4–20 мА, расположенными в безопасной зоне.
Спецификации модуля аналоговых входов EXP
Количество
каналов:
8
Электрическая цепь 24 В
Внутреннее
сопротивление
350 Ом
Примечание. В опасной зоне следует использовать
взрывобезопасные версии компонентов, а проводку
необходимо заключать во взрывобезопасные
кабелепроводы.
Модуль
аналоговых
входов 4–20 мА
EXP
РАБ.
ОШИБКА
–
+
–
+
–
+
–
+
–
+
–
+
–
+
–
+
- (ЧЕРНЫЙ)
+ (КРАСНЫЙ)
LSU500E
Размещение в
опасной зоне
Размещение в
безопасной
зоне
Взрывобезопасный кабелепровод
- (ЧЕРНЫЙ)
+ (КРАСНЫЙ)
Датчик
4–20 мА
Рисунок 13. Соединения модуля аналоговых входов EXP
