Модуль зондов (PRB)
Модуль зондов (PRB) собирает предоставляемую зондами
информацию и передает ее на модуль контроллера, который
использует ее для создания отчетов и согласования запасов.
Каждый модуль PRB рассчитан на 12 датчиков, а система в
целом может принимать сигналы от 36 датчиков (3 модуля по
12 входов каждый), если пространство позволяет. Помимо работы
с зондами LL2 mag модуль PRB также работает с датчиками
TSP-DMS для контроля сборников оболочки.
Примечание. Модуль зондов TS-608 имеет 8 входов.
Примечание. Все компоненты, размещенные в опасной зоне,
должны иметь сертификат третьей стороны
и соответствующие системные параметры
(подробную информацию см. на схеме управления
000-1722 на задней части настоящего руководства).
Спецификации модуля зондов
Количество каналов: 12
Уровень
безопасности:
класс I, подразделение 1, группа D,
[Ex ia] IIA
Системные параметры
Uo = 28,35В
Io = 157,5мА
Co = 1,04 мкФ
Lo = 1,4 мГн
Po = 1,1 Вт

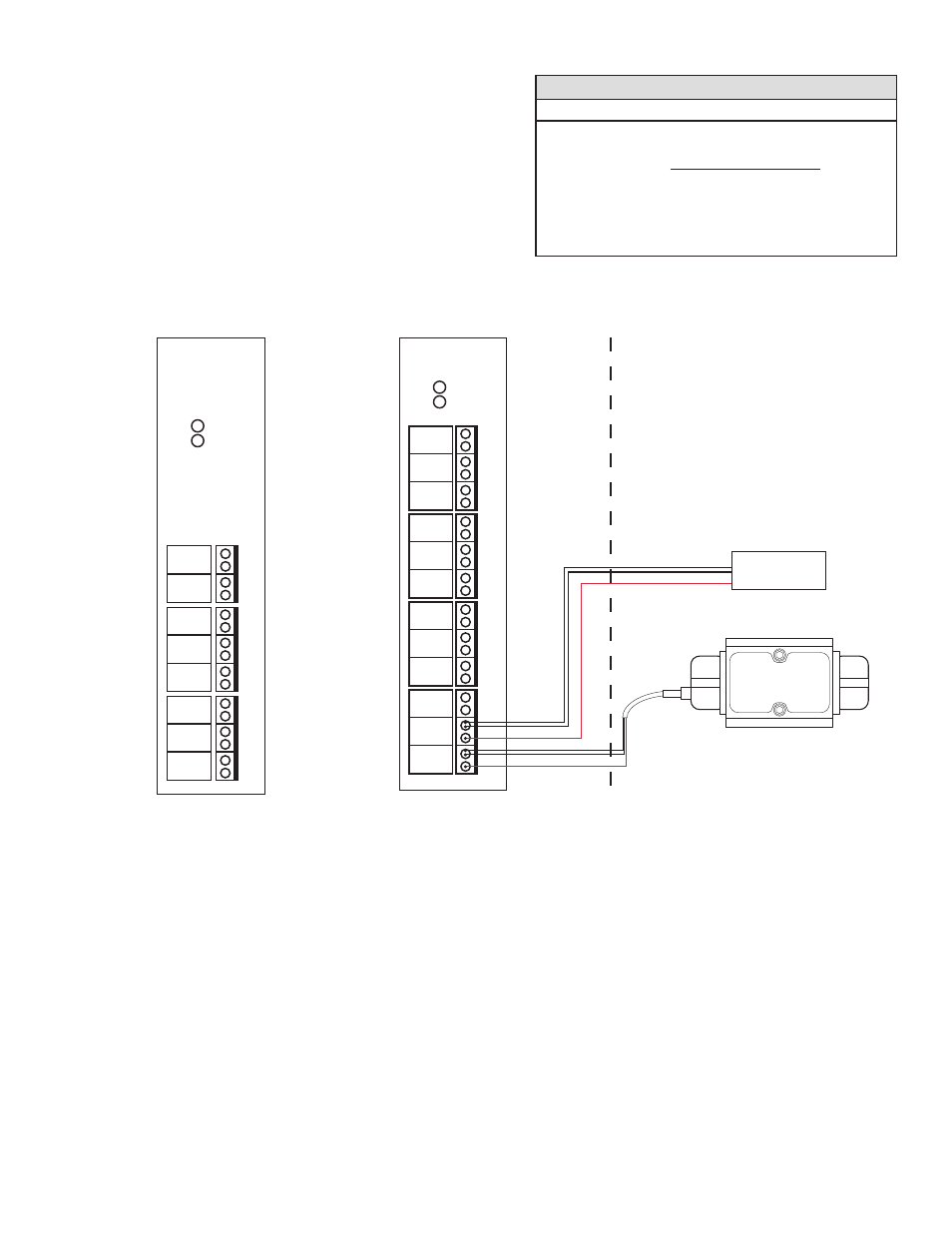

Рисунок 18. Соединения модуля PRB
Зонд
Модуль
РАБ.
ОШИБКА
9
8
7
– Черный
+ Красный
– Черный
+ Красный
– Черный
+ Красный
12
11
10
– Черный
+ Красный
– Черный
+ Красный
– Черный
+ Красный
3
2
1
– Черный
+ Красный
– Черный
+ Красный
– Черный
+ Красный
6
5
4
– Черный
+ Красный
– Черный
+ Красный
– Черный
+ Красный
Измеритель
потока испарений
Зонд
ЭКРАНИР.
- (ЧЕРНЫЙ)
+ (КРАСНЫЙ)
ЭКРАНИР.
- (ЧЕРНЫЙ)
+ (КРАСНЫЙ)
Размещение
в безопасной
зоне
Размещение в опасной зоне
Класс I, подразделение 1, группа
D, группа IIA, зона 0
Модуль
зондов
TS-608
РАБ.
ОШИБКА
3
2
1
– ЧЕРНЫЙ/
ЭКРАНИР.
+ Красный
6
5
4
8
7
– ЧЕРНЫЙ/
ЭКРАНИР.
+ Красный
– ЧЕРНЫЙ/
ЭКРАНИР.
+ Красный
– ЧЕРНЫЙ/
ЭКРАНИР.
+ Красный
– ЧЕРНЫЙ/
ЭКРАНИР.
+ Красный
– ЧЕРНЫЙ/
ЭКРАНИР.
+ Красный
– ЧЕРНЫЙ/
ЭКРАНИР.
+ Красный
– ЧЕРНЫЙ/
ЭКРАНИР.
+ Красный
Рисунок 17. Соединения PRB TS-608
