Монтаж
610.44440.13.000 18 / 36 © Gardner Denver Deutschland GmbH
 ОПАСНОСТЬ
Опасность поражения электрическим
током!
Перед началом работ с установкой нужно
выполнить следующее:
 Отключить подачу напряжения.
 Защитить от случайного включения.
 Удостовериться в отсутствии напряжения.
 Заземлить и закоротить.
 Накрыть или отгородить соседние узлы,
находящиеся под напряжением.
ОСТОРОЖНО
Неправильное подключение двигателя
может привести к серьезным повреждениям
агрегата!
Правила:
Электрические подключения должны быть
выполнены по следующим правилам:
 в соответствии с действующими
национальными, местными и
характерными для установки нормами и
требованиями,
 в соответствии с действующими для места
эксплуатации правилами предприятия
энергоснабжения.
Электропитание:
Параметры электропитания на месте
эксплуатации должны соответствовать
данным, приведенным на заводской табличке.
Допускаются следующие отклонения, при
которых не снижается мощность:
 отклонение напряжения ±5%
 отклонение частоты ±2%
5.3.1 Подключение в клеммной коробке
двигателя
 ПРЕДУПРЕЖДЕНИЕ
Опасность поражения электрическим
током!
Зазор между неизолированными
токопроводящими частями и между ними и
землей должен быть не мене 5,5 мм (при
номинальном напряжении U
N
≤ 690В).
Не должно быть незакрепленных проволок
на концах проводов.
Электрические соединения должны быть
надежно выполнены на постоянной основе.
 ПРЕДУПРЕЖДЕНИЕ
Опасность поражения электрическим
током!
В клеммной коробке не должно быть
 посторонних предметов,
 грязи,
 влаги.
Крышка клеммной коробки и отверстие ввода
кабеля должны быть пыле- и водонепроница-
емыми.
Регулярно проверяйте их герметичность.
 Удалите литейные корки и заглушки (Рис.
11, стр. 18).
 Вставьте резьбовое соединение (поз. A ,
Рис. 12, стр. 19)
 Если подключается терморезистор, то
вверните переходник (поз. B, Рис. 12,
стр. 19).
 Подсоедините защитный провод к клемме.
 Установите перемычки в клеммной коробке
(поз. 1, стр. 3) в соответствии с
электросхемой.
- Моменты затяжки для соединений на
клеммной панели см. в таблице
"Моменты затяжки", стр. 9.
- У клемм с зажимными скобами провода
укладывайте так, чтобы скоба с двух
сторон зажималась примерно одинаково
по высоте.
- Отельные провода загните в виде U или
используйте для подключения к клеммам
подходящие кабельные наконечники.
- Защитный провод и внешний
заземляющий провод должны быть
загнуты в виде U.
610.44440.99.B12

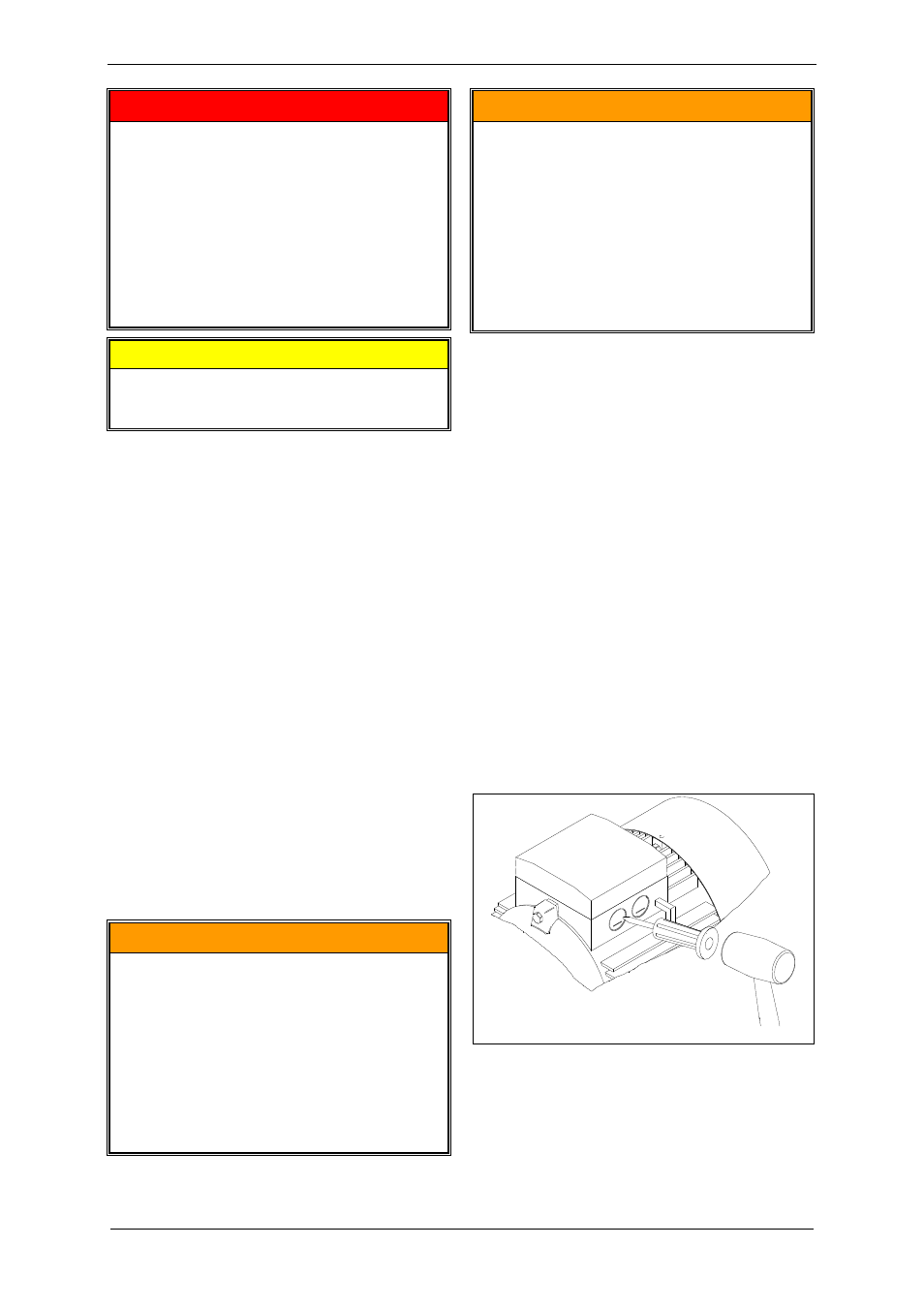

Рис. 11: Выбивание отверстий в клеммной
коробке
