Инструкция по эксплуатации
ᕡ
O
N
KTA 40 /1 - 140 /1
KTA 40 /2 - 140 /2
KTA 60 /3 - 140 /3
KTA 80 /5
E
F
F
F
A
S
C
D
M
G
E
E
B
F
KTA
Gardner Denver
Schopfheim GmbH
Postfach 1260
79642 SCHOPFHEIM
GERMANY
Fon 0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
e-mail: info.sch@
de.gardnerdenver.com
www.rietschle.com
Инструкция по эксплуатации
Номенклатура насосов
Эти инструкции по эксплуатации относятся к следующим нагнетательным/вакуумным насосам, работающим без смазки, с поворотными
пластинами: модели KTA 40/1 KTA 140/3 и KTA 80/5.
Модель /1 предназначена для стандартного коэффициента мощности всасывания и давления; модель /2 предназначена для максимального
коэффициента мощности сжатого воздуха; модель /3 предназначена для максимального коэффициента мощности всасывания и модель /5

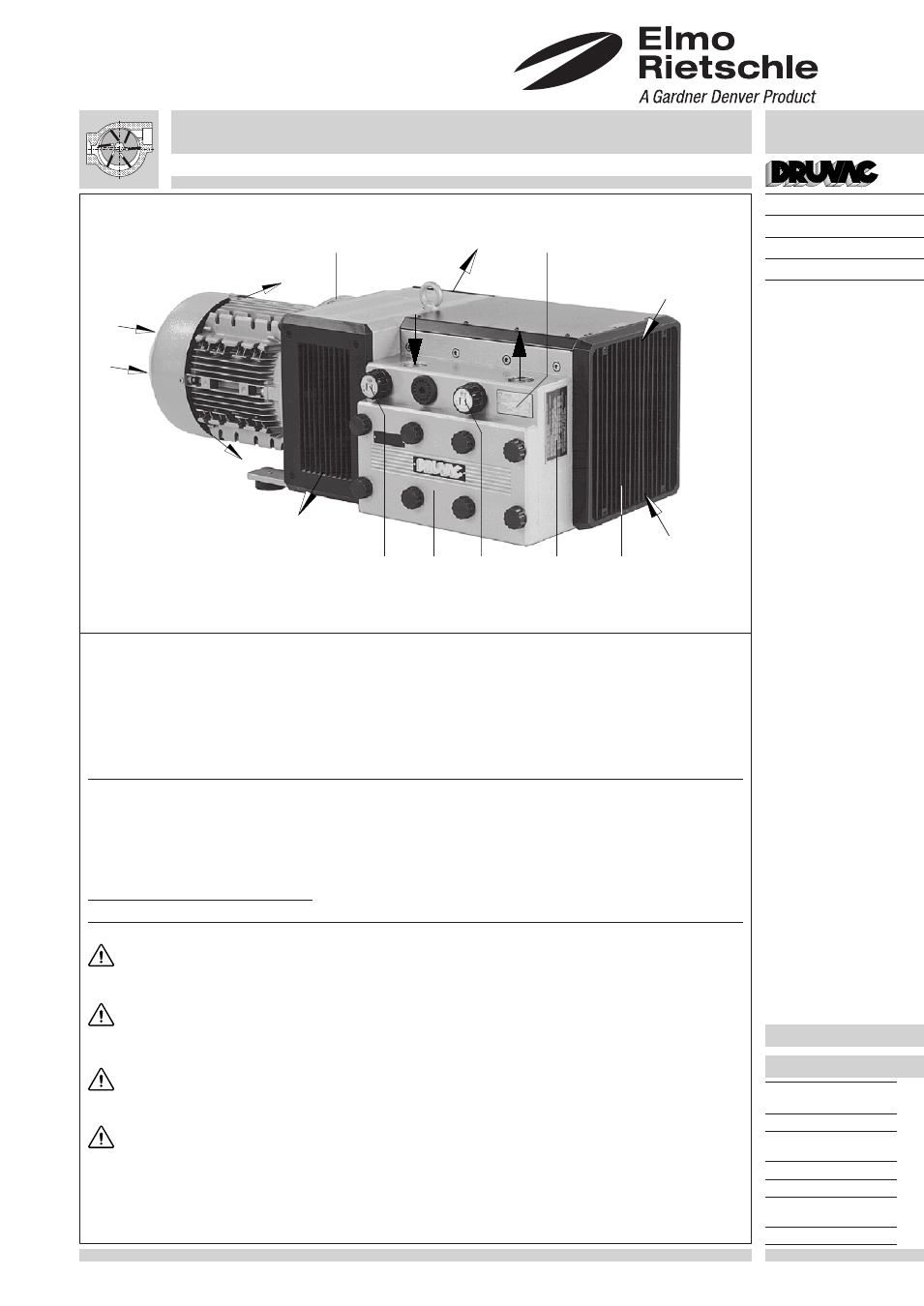

предназначена для повышенного давления. Версии (01) (30) имеют охлаждающие выводы с двух сторон (рис.
ᕡ), а версии (31) (60) имеют
охлаждающий вывод только с одной стороны (рис.
ᕢ). Все модели имеют номинальные мощности 40, 50, 60, 80, 100 и 140 м
3
/ч на 50 циклов.
Пределы давления и вакуума (бар) указаны на паспортной табличке (N). Таблицы, показывающие производительность относительно давления
и вакуума, можно найти в спецификациях D 451, D 452 и D 453.
Описание
Во всех моделях имеется вакуумный и нагнетательный канал. Весь вакуумный воздух отфильтровывается с помощью встроенного микрофильтра.
Угольная пыль, образующаяся в результате износа угольных пластин, также отделяется с помощью встроенных фильтров.
Высокоэффективный охлаждающий вентилятор расположен между корпусом насоса и двигателем. Блок насоса заключен в прочный
звуконепроницаемый корпус черного цвета. Сжатый воздух охлаждается доохладителем. Все нагнетательные/вакуумные насосы приводятся
в действие прямыми фланцевыми трехфазными стандартными двигателями типа TEFV с помощью соединительной муфты. Требуемые уровни
давления и вакуума можно отрегулировать, однако они ограничены максимальными значениями.
Необязательное дополнительное оборудование: обратные клапаны (ZRK), соединительная муфта (ZSA), пускатель электродвигателя (ZMS) и
электрический разъем (J) в зависимости от того, что необходимо.
Применение
Устройства KTA пригодны для промышленного использования, т.е. защитное оборудование соответствует требованиям
EN DIN 294, табл. 4 и предназначены для применения пользователями от 14 лет и старше.
Устройства KTA создают одновременно давление и вакуум в интервале от 0 до максимальных пределов, указанных на паспортной табличке (N).
Они могут работать непрерывно.
Температуры окружающей среды и всасывания должны находиться в диапазоне от 5 до 40° C. Если температура
выходит за пределы этого диапазона, свяжитесь с поставщиком.
Эти нагнетательные/вакуумные насосы, работающие без смазки, пригодны для использования при относительной влажности воздуха в
диапазоне от 30 до 90 %.
Запрещается использование опасных смесей (горючих или взрывоопасных газов и паров), слишком влажного
воздуха, водяного пара, агрессивных газов или даже небольших количеств масла или смазки.
Запрещается эксплуатация типовых моделей в опасных зонах. Имеется возможность поставки специальных моделей, оборудованных
двигателями повышенной безопасности.
Если непреднамеренное отключение нагнетательного/вакуумного насоса может стать причиной травм или поломок,
необходимо установить резервную систему безопасности.
Нагнетательные / вакуумные насосы
BB 450
2.6.2003
