Технические характеристики
610.44440.13.000 10 / 36 © Gardner Denver Deutschland GmbH
Моменты затяжки для
резьбовых соединений из
пластмассы
Резьба [Нм]
M12x1,5 2 - 3,5
M16x1,5 3 - 4
M25x1,5 4 - 5
M32x1,5
M40x1,5
5 - 7
3.2 Электрические характеристики
См. заводскую табличку двигателя.
3.3 Условия эксплуатации в нормальном
режиме
Температуры
Температуры газов / паров
[°C]
макс. +80 °C
При более высоких температурах следует
предпринять меры по защите от ожогов,
например, установить кожух.
В этом случае нужно выполнить одно из
следующих требований:
 Увеличение расхода рабочей жидкости в
2,5 раза (2BV2 …) или в 2 раза (2BV5 …) от
номинального значения (охлаждение).
 Применение предконденсатора
Температура рабочей жидкости
[°C]
макс. +80 °C
мин. +5 °C
Номинальное значение:
+15 °C
Температура окружающей среды
[°C]
макс. +40 °C
мин. +5 °C
Давление
Минимальное давление на всасывании p
1 min
при работе с антикавитационной защитой
Отверстие антикавитационной защиты открыто
(только у 2BV2 0.. и 2BV5 1..)
[мбар абс.] [psia]
максимально достижимое разрежение (полное
дросселирование)
Основное правило:
Чем выше температура, тем меньше
способность всасывания, т.е. тем выше
минимально достижимое давление на
всасывании.
610.44440.99.B04
-

fl
[°C] = температура рабочей жидкости
- p
1
[мбар абс.] = абсолютное давление на
всасывании

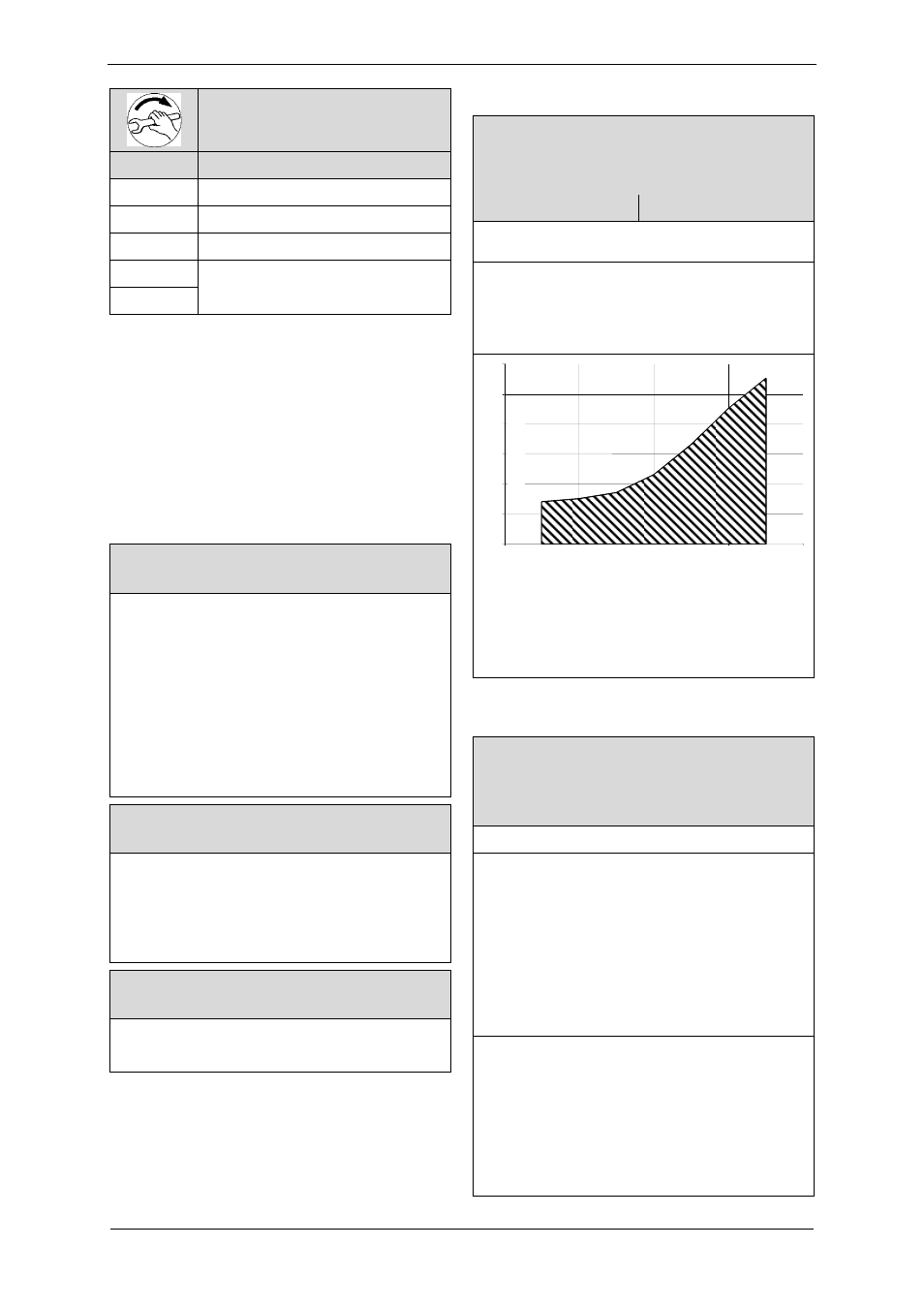

Рис. 2: Характеристика изменения давления
при отклонениях в условиях
эксплуатации
Минимальное давление на всасывании p
1 min
при работе без антикавитационной защиты*
Отверстие антикавитационной защиты закрыто
[мбар абс.]
80
Основное правило:
Минимальное давление на всасывании тем
выше, чем выше температура и чем выше
давление пара рабочей жидкости.
Давление на всасывании не должно быть ниже,
чтобы избежать повреждений от кавитации.
При работе без антикавитационной защиты
нужно устанавливать минимальное давление на
всасывании выше заштрихованной области
(Рис. 2, стр. 10).
* Зависит от типа и температуры рабочей
жидкости. Значения действительны для
стандартных условий:
 Рабочая жидкость: вода с температурой
+15 °C
 Газы / пары: сухой воздух с температурой
+20 °C
 Номинальный расход рабочей жидкости
50
100
200
250
300
p 1
[
мба
р
аб
с.]
0 20 40 60

fl
[°C]
80
150
