Монтаж

© Gardner Denver Deutschland GmbH

15 / 36

610.44440.13.000

Условия установки агрегата:

Агрегат должен быть установлен:

 на ровной поверхности, несущая

способность которой рассчитана на вес
агрегата,

 с валом в горизонтальном положении,

 на стационарной (неподвижной)

поверхности (конструкции),

 на расстоянии от соседних поверхностей в

соответствии с таблицей "Минимальные
расстояния для отвода тепла", стр. 8

 на высоте не более 1000 м над уровнем

моря.

При отклонении от приведенных условий
запросите сервисную службу.

При установке учитывайте вибрацию на месте
эксплуатации. Общие колебания агрегата
зависят от:

-

собственных колебаний агрегата,

-

выравнивания и установки,

-

вибрационных свойств монтажной
поверхности,

-

влияния колебаний других узлов и
компонентов установки (сторонних
колебаний).

Максимально допустимые колебания
составляют v

eff

= 4,5 мм/с.

Точки замера скорости колебаний
показаны на Рис. 7, стр. 15.

610.44440.99.B08

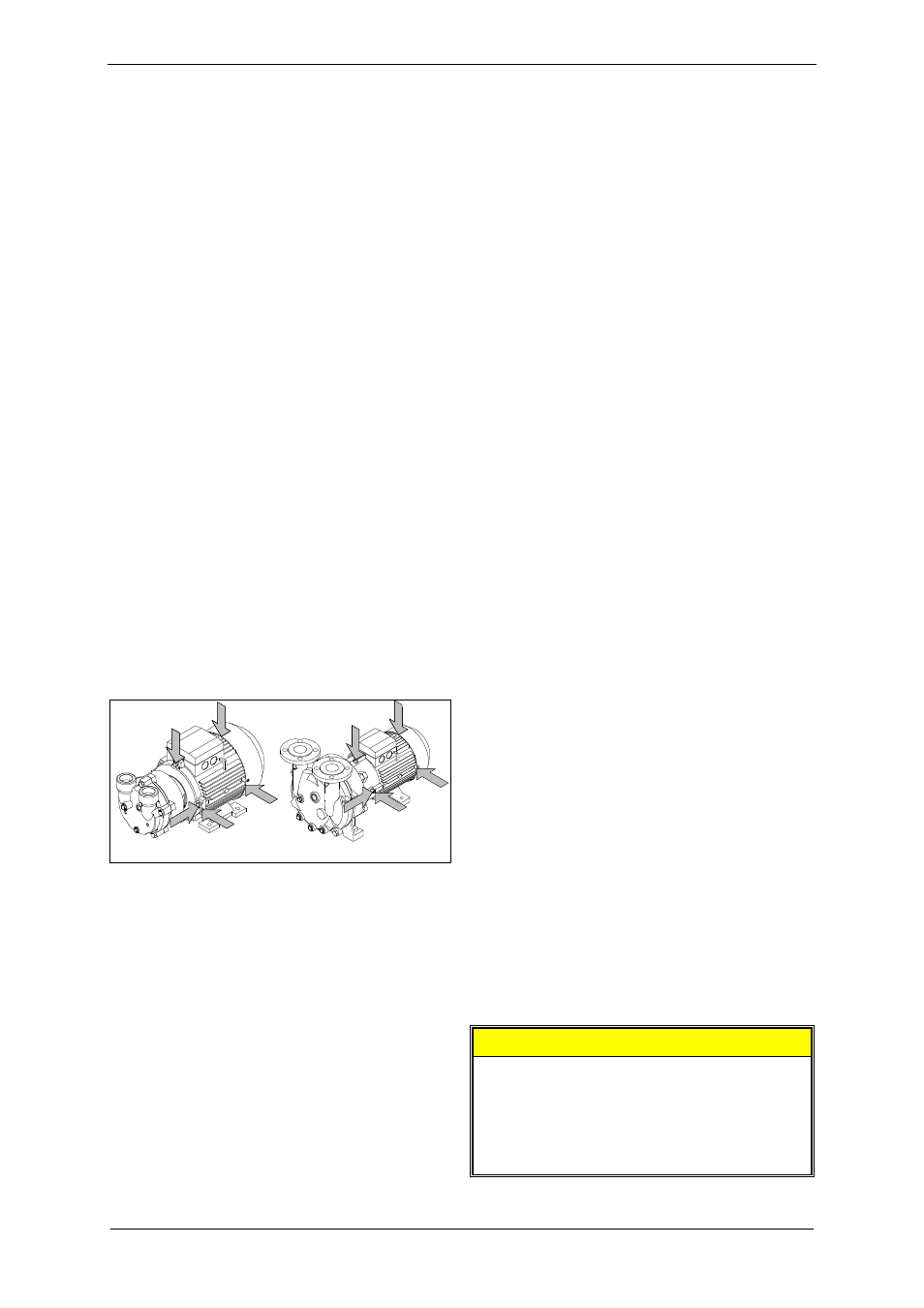

Рис. 7: Точки замера скорости колебаний

Крепление агрегата:

Приверните опоры агрегата (поз. 22, стр. 3) к
опорной поверхности подходящими
крепежными элементами.
Используйте все отверстия для крепления
болтами!

Типы 2BV5 110-….2-.S и 2BV5 121-….2-.S
поставляются с подкладками для
выравнивания по высоте.

 Перед креплением подложите под опоры

корпуса насоса подкладки (поз. 3, стр. 3).

 Приверните опоры агрегата (поз. 2, стр. 3)

к опорной поверхности подходящими
крепежными элементами.

Используйте все отверстия для крепления
болтами!


5.2

Механическое подсоединение
агрегата

Для защиты от попадания грязи и
посторонних предметов все соединительные
отверстия при поставке закрыты.

 Удалите пробки только непосредственно

перед подключением трубопроводов и
шлангов.

Газы / пары засасываются через
всасывающий патрубок (поз. 8, стр. 3) и
выбрасываются через нагнетательный
патрубок (поз. 7, стр. 3). Во время работы
агрегат должен постоянно снабжаться
рабочей жидкостью.
Рабочая жидкость подводится через
подключение к агрегату (поз. 6, стр. 3) и
выбрасывается вместе с газами / парами
через нагнетательный патрубок.

Заполнение рабочей жидкостью:

Первое заполнение рабочей жидкостью
зависит от вида ее подачи.

 При самовсасывании рабочей жидкости:

перед монтажом смотрите приведенное
далее описание.

 При нагнетании рабочей жидкости:

после завершения монтажа см.
"Заполнение рабочей жидкостью", стр. 20.


При самовсасывании перед подсоеди-нением
шлангов и трубопроводов сначала заполните
рабочей жидкостью рабочее пространство
агрегата.

 Залейте рабочую жидкость в открытый

всасывающий или нагнетательный
патрубок в соответствии с таблицей
"Удаляйте известь из агрегата", стр. 26.


5.2.1 Подсоединение к всасывающему и

нагнетательному патрубкам

ОСТОРОЖНО

При подключении агрегата к вакуумному
ресиверу рабочая жидкость может быть
затянута из агрегата в установку, что
может повредить ее.

Установите обратный клапан на
всасывающей линии

2BV2 …

2BV5 …
