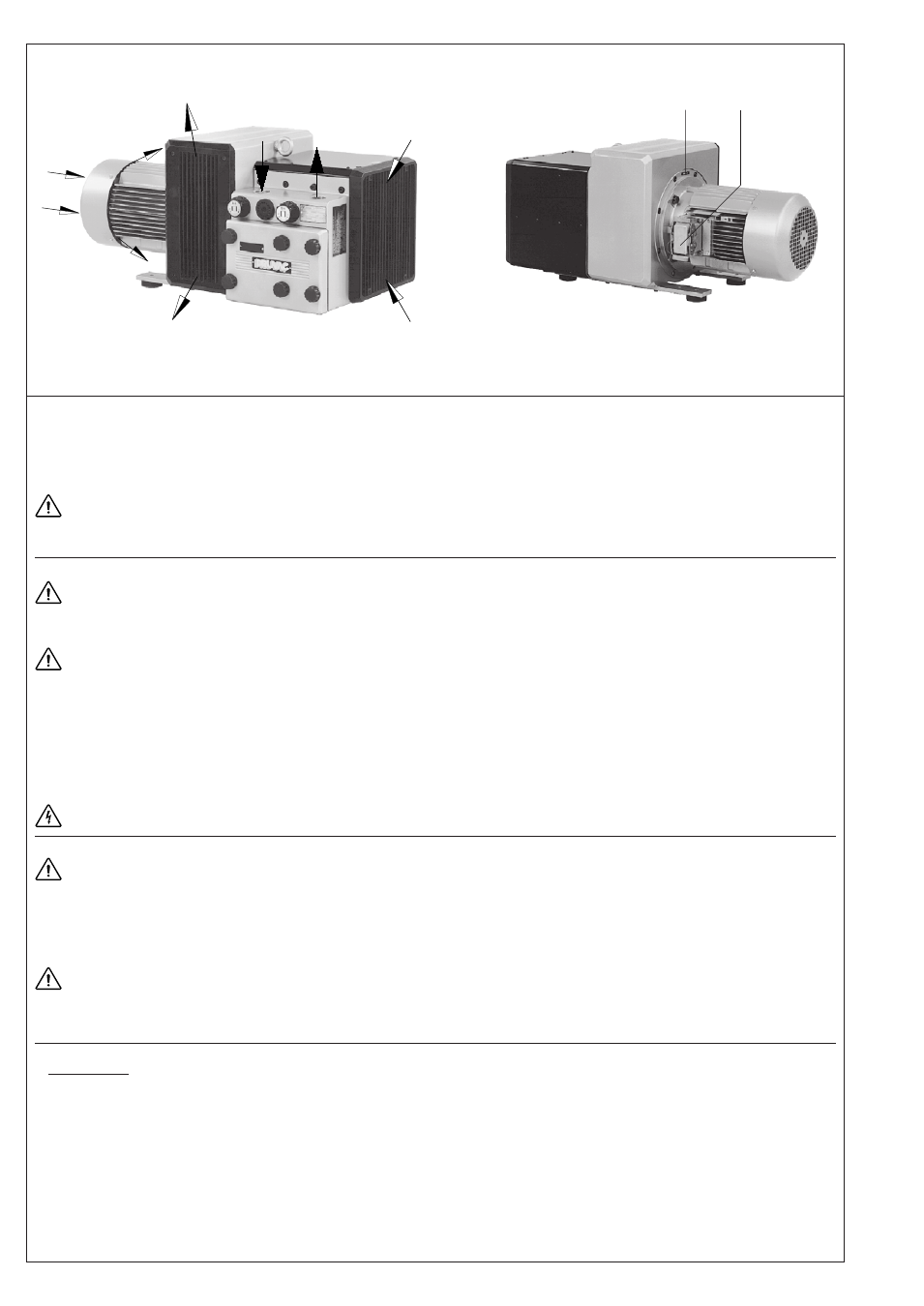

Обращение и установка (рис.
ᕡ - ᕤ)
Корпус фильтра (S) должен находиться в легкодоступном месте. Для обслуживания следует обеспечить свободное пространство не менее 40 см перед всасывающей
решеткой (G) и торцевой крышкой (b). Минимальное расстояние от вводов (E) и выводов (F) охлаждающего воздуха при одностороннем охлаждающем выводе (рис.
ᕢ) или
при двухсторонних охлаждающих выводах (F), если охлаждающие выводы имеются с двух сторон (рис.
ᕡ), до любых препятствий должно составлять 30 см. Рециркуляция
отработанного воздуха запрещена.
Надежная работа насосов KTA обеспечивается только в случае их установки в горизонтальном положении.
При установке на высоте свыше 1000 м над уровнем моря производительность снижается. Дальнейшую информацию можно получить у
поставщика.
При установке на твердом основании насосы можно устанавливать без фиксации. При установке насосов на подложке рекомендуется применять антивибрационные крепежи.
При работе нагнетательных/вакуумных насосов этой серии практически отсутствует вибрация.
Установка (рис.
ᕡ и ᕢ)
Эти устройства не следует использовать без установленных стандартных нагнетательных и вакуумных регулирующих и ограничительных
клапанов, предотвращающих превышение максимального давления или вакуума (см. паспортную табличку).
При эксплуатации и установке соблюдайте все действующие в стране стандарты.
1. Вакуумное подключение в позиции (A) и подключение напорного оборудования в позиции (B).
Старайтесь не использовать слишком длинные шланги или шланги малого диаметра: это приводит к снижению мощности нагнетательного/
вакуумного насоса.
2. Электрические параметры указаны на паспортной табличке (N) или на табличке с информацией о двигателе. Двигатели соответствуют стандарту DIN/VDE 0530, имеют
степень защиты IP 54 и класс изоляции B или F. Схему подключения см. в клеммной коробке на двигателе (если не используется специальное штепсельное соединение).
Проверьте электрические характеристики двигателя для обеспечения совместимости с имеющимся источником питания (напряжение, частота, разрешенный ток и т.д.).
3. Подключайте двигатель через электроразъем (J) (если он оборудован) или через соответствующий пускатель электродвигателя, подключенный напрямую к сети
электропитания. Для защиты двигателя и электропроводки рекомендуется использовать пускатели, срабатывающие при тепловой перегрузке. Все кабели, используемые
в пускателях, должны быть надежно закреплены кабельными зажимами хорошего качества.
Рекомендуется использовать пускатели с задержкой отпускания, происходящей в случае выхода силы тока за пределы допустимого. При холодном пуске устройства на
короткое время может возникать повышенный ток.
Электроустановку могут выполнять только квалифицированные электрики с соблюдением требований стандарта EN 60204. Работа главного
выключателя должна быть обеспечена оператором.
Ввод в действие (рис.
ᕡ)
Пакетики с осушителем в корпусе фильтра (S) следует извлечь перед первым запуском.
Максимальное число пусков в час: 12 (KTA 40 80), 10 (KTA 100 / 140)
1. Перед началом эксплуатации проверьте соответствие направления вращения насоса стрелке, указывающей это направление (O). Для этого включите насос на несколько
секунд и выключите его.
Примечание (KTA 40 и KTA 50). При первоначальном запуске не следует подключать всасывающий шланг. Если насос заработает обратно с
подсоединенным шлангом, давление, которое могло создаться в цилиндре, может стать причиной повреждения лопаток ротора.
2. Присоедините всасывающий шланг к отверстию (A), а нагнетающий шланг к отверстию (B).
Если длина соединительного трубопровода (того же диаметра, что у патрубка для подключения на агрегате) больше 5 м, рекомендуется
установить обратные клапаны (ZRK) для предотвращения обратного вращения, когда узлы находятся в выключенном состоянии.
Запуск DRUVAC должен выполняться в стационарных условиях.
3. Требуемые диапазоны давления и вакуума можно регулировать вращением регулирующего клапана давления (D) и регулирующего клапана вакуума (C) в соответствии с
обозначениями в верхней части регулирующих клапанов.
Возможная опасность для рабочего персонала
Излучение шума: Повышенные уровни шума, учитывая направление и интенсивность, измеренные в соответствии со стандартом DIN 45635 часть 3 (согласно 3. GSGV)
показаны в таблице на задней обложке. Если вы постоянно находитесь рядом с работающим насосом, во избежание нарушений слуха рекомендуется использовать
защитные приспособления для ушей.
