Ef g h – Инструкция по эксплуатации Elmo Rietschle V-KTA 80/5
Страница 4
/ PM7
e
f
g
h
ᕦ
ᕥ
KTA
40
50
60
80
100
140
дБ(A)
50
Гц
73
74
76
78
79
81
60
Гц
75
76
78
80
81
83
кг
65
68
92
101
127
160
мм
724
724
771
788
975
975
мм
336
336
405
405
425
425
мм
(01)
260
260
320
320
320
320
(31)
-
-
366
366
366
366
12.06
Уровень шума (макс.)
Вес (макс.)
Длина (макс.)
Ширина
Высота

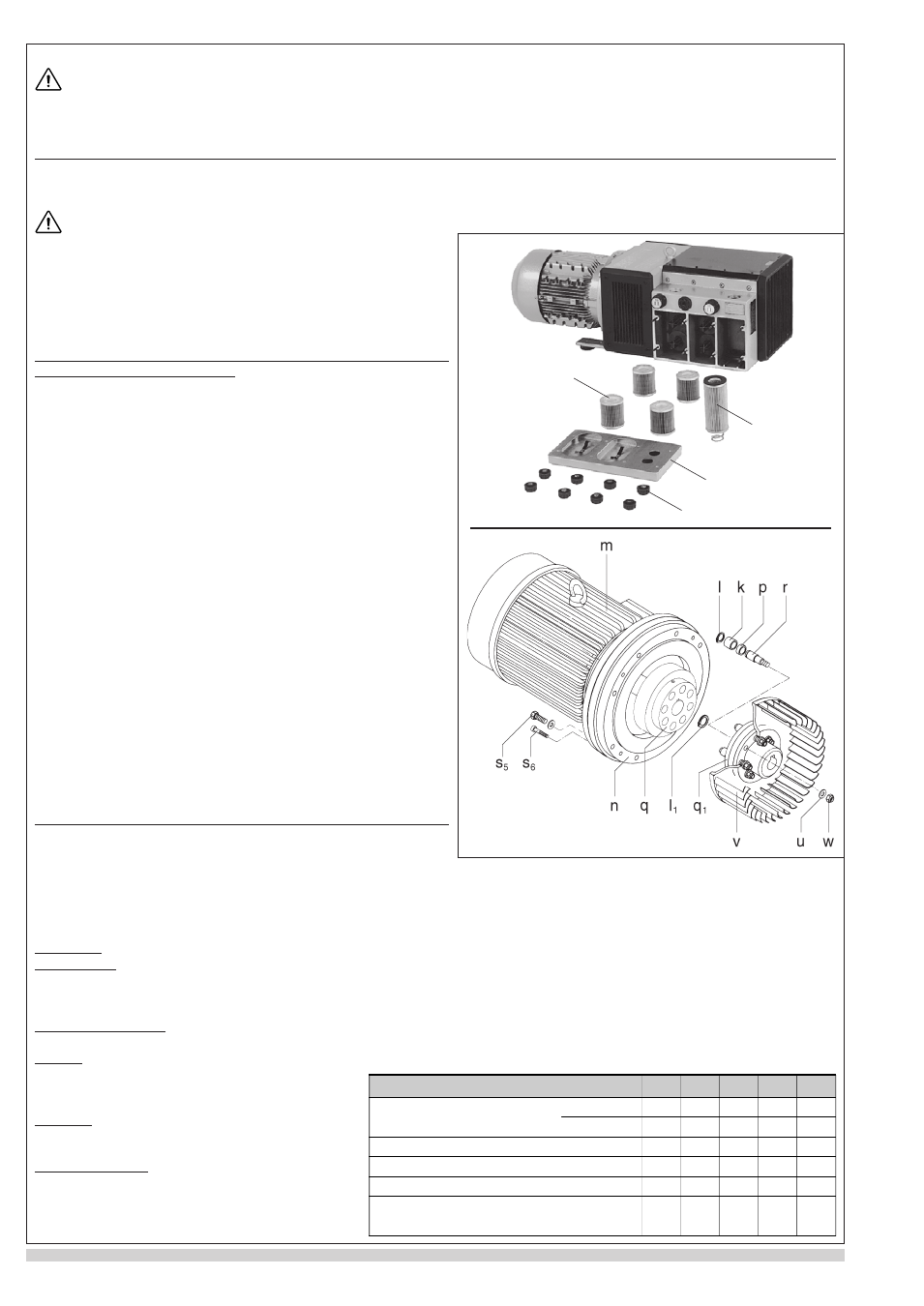

4. Фильтрация воздуха (рисунок
ᕥ)
Мощность нагнетательного/вакуумного насоса может снижаться при ненадлежащем уходе за фильтрами впускных отверстий для воздуха.
Фильтрующие элементы (e) для вакуума и (f) для сжатого воздуха необходимо прочищать в зависимости от степени загрязнения. Это достигается за счет выдувания сжатого
воздуха с внутренней стороны фильтрующего элемента наружу.
Но даже после прочистки элементов эффективность их фильтрации снижается. Поэтому фильтрующие элементы рекомендуется заменять каждые полгода.
Фильтрующие элементы (e и f) можно удалить для очистки после удаления винтов с накатанной головкой (h) и крышки корпуса фильтра (g).
5. Муфта (рисунок
ᕦ)
Резиновые прокладки муфты (k) изнашивающиеся детали и их необходимо регулярно проверять. При изнашивании резиновых прокладок это можно легко определить по
стучащему звуку при запуске нагнетательного/вакуумного насоса.
Поврежденные резиновые прокладки муфты могут привести к обширным повреждениям, а также, в некоторых исключительных случаях, к
поломке вала ротора.
Для проверки муфты остановите двигатель (m) и отключите его. Отверните винты (s
5
) из
фланца двигателя (n). Снимите двигатель вместе с полумуфтой со стороны двигателя (q).
При повреждении резиновых прокладок муфты (k) снимите стопорные кольца (l) со
стяжного болта (r) и замените резиновые прокладки муфты (k). Не снимайте проставку (p),
проверьте, не изношены ли стяжные болты (r), и при необходимости замените. Чтобы
заменить, снимите стопорное кольцо (l
1
), полностью снимите муфту и вентилятор (v) с
вала насоса, снимите гайку (w) с шайбой (u) и замените стяжные болты.
Сборка осуществляется в обратном порядке.
Поиск и устранение неисправностей:
1.
Пускатель электродвигателя выключает нагнетательный/вакуумный
насос:
1.1
Проверьте, что напряжение и частота на входе соответствуют табличке с информацией
о двигателе.
1.2
Проверьте подключение проводов на клеммах двигателя.
1.3
Неправильно установлены параметры пускателя двигателя.
1.4
Слишком быстро происходит отпускание пускателя.
Способ устранения: используйте двигатель с задержкой отпускания (версия по
стандарту IEC 947 4).
1.5
Загрязнены фильтрующие элементы выпускного фильтра.
1.6
Регулирующие клапаны загрязнены, вследствие чего создается избыточное давление
или вакуум.
2.
Недостаточная мощность всасывания или давления:
2.1
Засорились впускные и/или выпускные фильтры.
2.2
Слишком длинный или слишком короткий всасывающий шланг.
2.3
Утечка в насосе или в системе
2.4
Пластины повреждены.
3.
Нагнетательный/вакуумный насос работает при очень высокой
температуре:
3.1
Слишком высокая температура окружающей среды или всасывания.
3.2
Ограничен поток охлаждающего воздуха.
3.3
Неисправность в соответствии с пунктом 1.5 и 1.6.
4.
Устройство издает необычный шум:
4.1
Изношен цилиндр насоса
Способ устранения: отправьте устройство целиком для ремонта поставщику или
уполномоченному агенту по обслуживанию.
4.2
Шум в регулирующем клапане.
Способ устранения: замените клапан.
4.3
Пластины повреждены.
Приложение
Ремонт на месте: при ремонте на месте во избежание непреднамеренного пуска электрик должен отключить двигатель.
Инженерам рекомендуется проконсультироваться с производителем или одним из его филиалов, агентов или сервисных агентов. Адрес ближайшей ремонтной мастерской
можно узнать у производителя.
После ремонта или перед повторной установкой выполните инструкции раздела «Установка и начальная эксплуатация».
Подъем и транспортировка: при подъеме и транспортировке устройств KTA следует использовать болт с проушиной на насосе.
Вес насосов указан в прилагаемой таблице.
Хранение: устройства KTA следует хранить в сухом месте с нормальной влажностью. При относительной влажности выше 80% рекомендуется хранить насосы в закрытых
контейнерах в присутствии соответствующих сушильных агентов.
Мы рекомендуем избегать складского хранения
длительностью более года.
Утилизация: подверженные износу элементы (см. список запасных
частей) подлежат утилизации в соответствии с правилами техники
безопасности и охраны труда.
Список запасных частей:
E 450
➝ KTA 40/1 - KTA 140/3 (01)
E 456
➝ KTA 60/1 - KTA 140/3 (31)
E 459
➝ KTA 80/5 (36)
