17
Подк
лю
чен
ия
и
устан
ов
ки

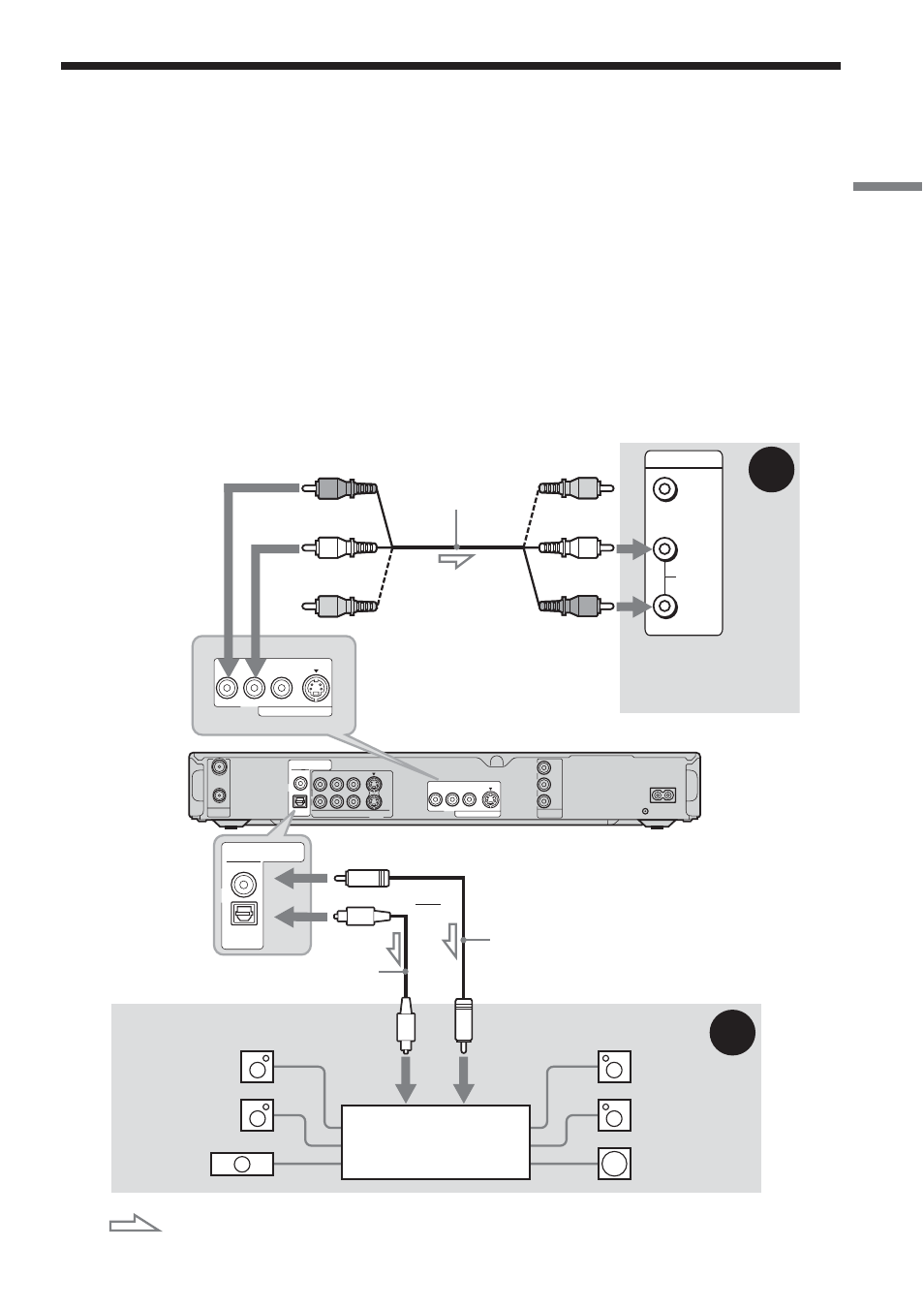

Шаг 4: Подсоединение аудиошнуров
Выберите одну из следующих конфигураций,
A или B, в соответствии с входным гнездом
на Вашем телевизоре, проекторе или аудио/видео усилителе (приемнике). Это даст Вам
возможность слушать звук.
A Подсоединение к входным аудиогнездам L/R
При данном соединении для звука будут использоваться два громкоговорителя Вашего
телевизора или стереофонического усилителя (приемника). Вы можете наслаждаться
следующими эффектами окружающего звука (стр. 55).
• Телевизор: Динамический, широкий, ночной
• Стереофонический усилитель (приемник): Стандартный, ночной
B Подсоединение к цифровому входному аудиогнезду
Используйте данное подключение, если Ваш аудио/видео усилитель (приемник) имеет
декодер Dolby
*1 Digital, DTS *2 , или MPEG аудио и цифровое входное гнездо. Вы сможете
наслаждаться эффектами окружающего звука Dolby Digital (5.1 каналов), DTS (5.1
каналов), и MPEG аудио (5.1 каналов).
* Желтый штекер используется для видеосигналов (стр. 15).
VIDEO
AUDIO
INPUT
L
R
B
A
3
COAXIAL
DIGITAL OUT
OPTICAL
PCM/DTS/DOLBY DIGITAL
AERIAL
IN
LINE IN COMPONENT
VIDEO OUT LINE OUT
VIDEO S VIDEO R-AUDIO-L P B/ C B
Y
P R/ C R ~ AC IN OUT
1
3
VIDEO S VIDEO R-AUDIO-L
COAXIAL
DIGITAL OUT
OPTICAL
PCM/DTS/MPEG/DOLBY DIGITAL
DIGITAL OUT
PCM/DTS/MPEG/DOLBY DIGITAL
OPTICAL
COAXIAL
LINE OUT
VIDEO S VIDEO R-AUDIO-L
Аудио/видео
усилитель (приемник)
с декодером
(красный)
Телевизор, проектор
или аудио/видео
усилитель (приемник)
Аудио/видео
шнур
(прилагается)
: Поток сигналов
Коаксиальный цифровой шнур
(не прилагается)
к гнезду DIGITAL OUT (COAXIAL или OPTICAL)
к гнезду LINE OUT
(R-AUDIO-L)
Оптический цифровой шнур
(не прилагается)
Задний (Л)
DVD-видеомагнитофон
(белый)
(желтый)*
(желтый)
(белый)
(красный)
[Громко-
говорители]
Передний (Л)
[Громко-
говорители]
к
коаксиальному
цифровому
входу Задний (П)
Передний (П)
Сверхнизко-
частотный громко-
говоритель
или
Централь-
ный
к
оптическому
цифровому
входу
,Продолжение следует
