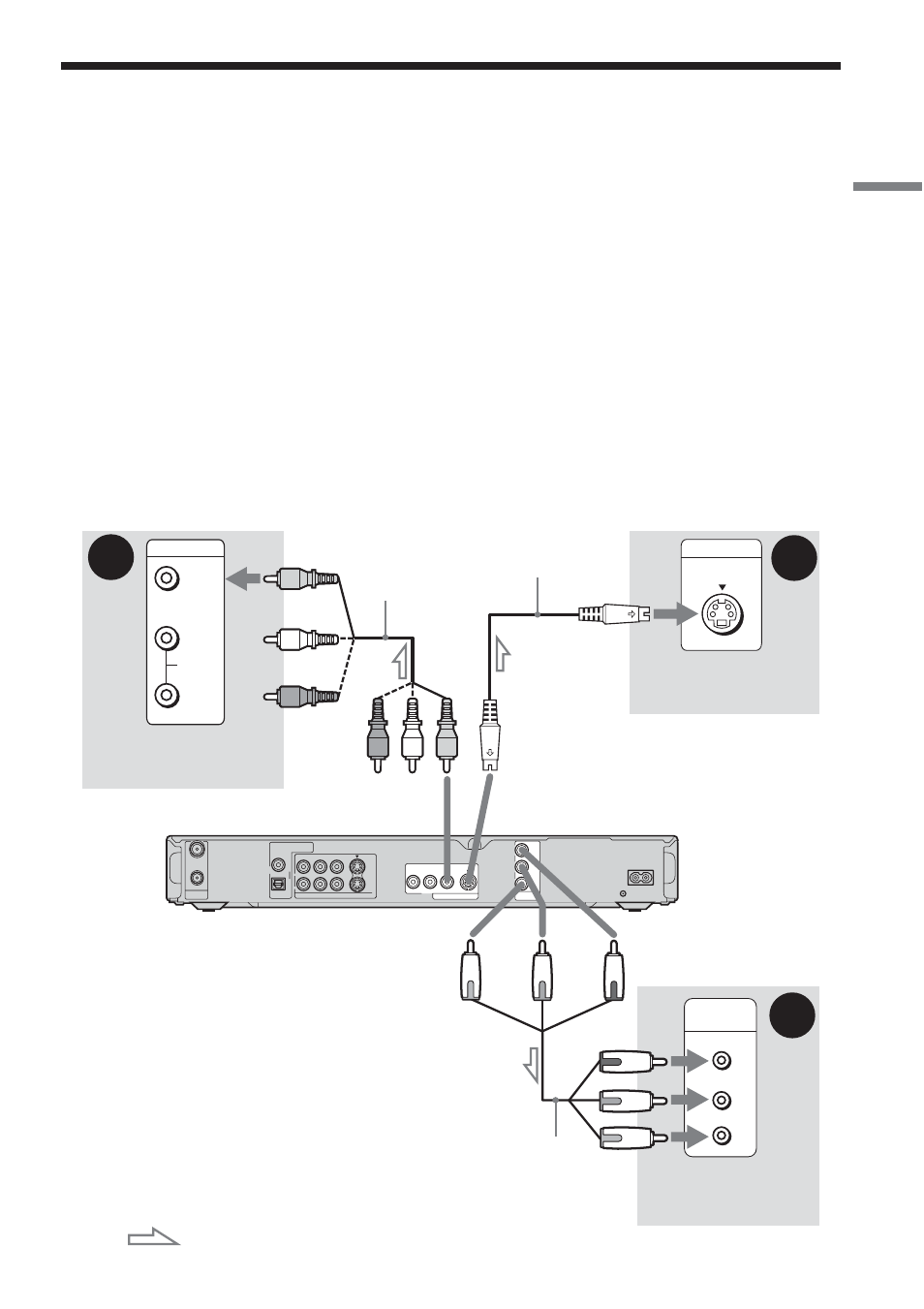

Шаг 3: Подсоединение видеошнуров
Выберите одну из следующих конфигураций
A – C, в соответствии с входным гнездом на
Вашем телевизионном мониторе, проекторе или аудио/видео усилителе (приемнике). Это
даст Вам возможность просматривать изображения.
A Подсоединение к гнезду видеовхода
Вы будете наслаждаться изображениями стандартного качества.
B Подсоединение к входному гнезду S VIDEO
Вы будете наслаждаться высококачественными изображениями.
C Подсоединение к входным гнездам компонентного видео (Y, P
B
/C
B
, P
R
/C
R
)
Вы будете наслаждаться точным воспроизведением цвета и высококачественными
изображениями.
Если Ваш телевизор принимает сигналы в прогрессивном формате 525p/625p, Вы должны
использовать это соединение. Затем нажмите кнопку PROGRESSIVE на пульте
дистанционного управления, чтобы посылать прогрессивные видеосигналы. Подробные
сведения см. в разделе “Использование кнопки PROGRESSIVE” на стр. 16.
