14

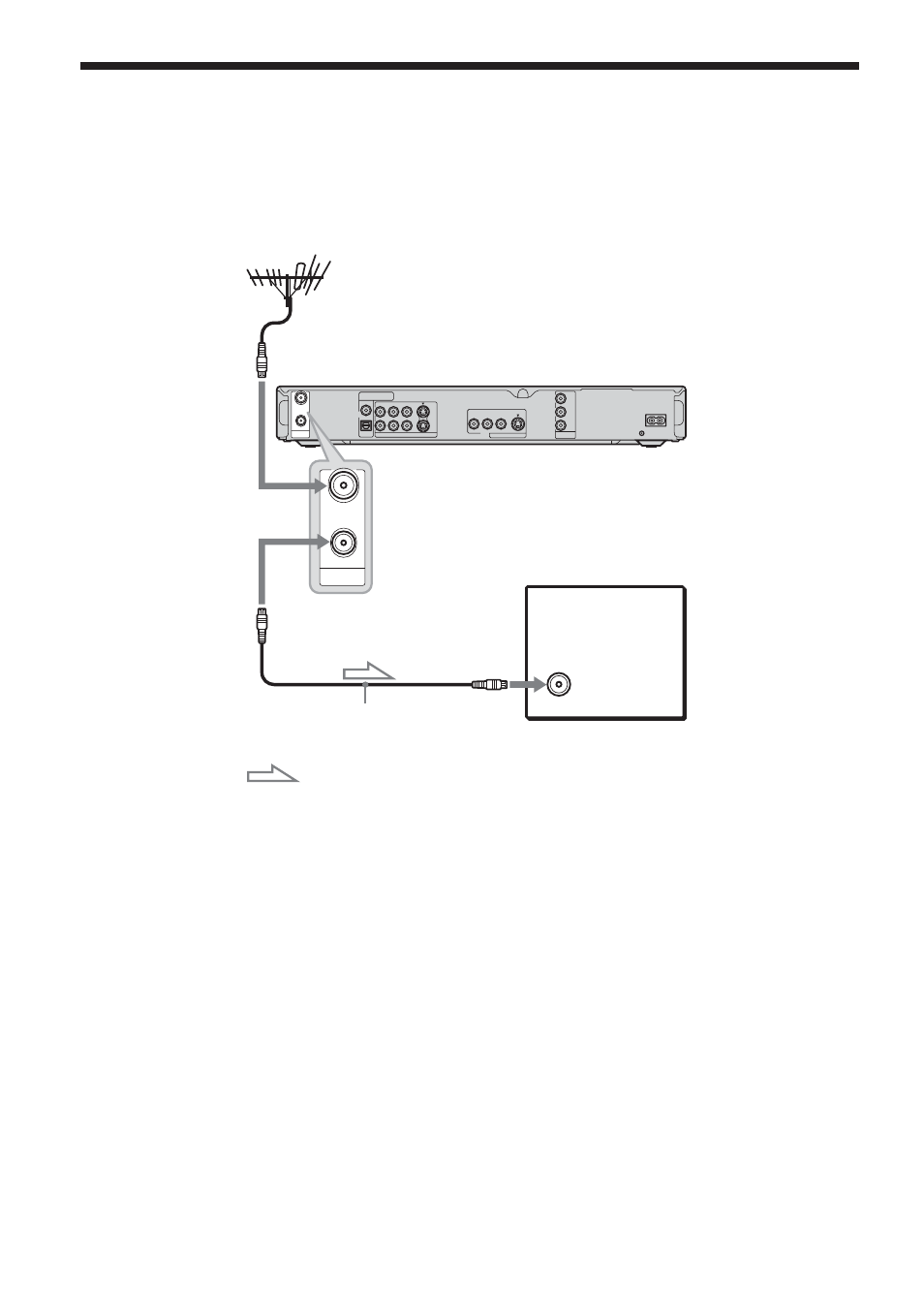

Шаг 2: Подсоединение антенного кабеля
Подсоедините антенный кабель, следуя действиям пунктов, приведенных ниже. Не
подсоединяйте сетевой шнур (провод электропитания) до тех пор, пока Вы не достигнете
раздела “Шаг 5: Подсоединение сетевого шнура (провода электропитания)” на стр. 18.
1
Отсоедините антенный кабель от Вашего телевизора и подсоедините его к
гнезду AERIAL IN на задней панели видеомагнитофона.
2
Соедините гнездо AERIAL OUT видеомагнитофона и антенный вход Вашего
телевизора, используя прилагаемый антенный кабель.
COAXIAL
DIGITAL OUT
OPTICAL
PCM/DTS/MPEG/DOLBY DIGITAL
AERIAL
IN
COMPONENT
VIDEO OUT
LINE OUT
VIDEO
S VIDEO
R-AUDIO-L
P
B/
C
B
Y
P
R/
C
R
~
AC IN
OUT
1
3
VIDEO
S VIDEO
R-AUDIO-L
LINE IN
AERIAL
IN
OUT
DVD-видеомагнитофон
Телевизор
к гнезду AERIAL OUT
к гнезду AERIAL IN
Антенный кабель (прилагается)
: Поток сигналов
