Перед началом эксплуатации
13
XV-511BK/XV-515GD [EE]
LVT0336-012AR
Перед началом эк
сплу
атации
VIDEO
IN
IN
S-VIDEO
LEFT
VIDEO S-VIDEO AV
RIGHT
VIDEO OUT AV OUT
AUDIO OUT
AUDIO
RIGHT
LEFT
COMP. Y/C
AV
DIGITAL OUT
PCM/STREAM
OPTICAL
Кабель SCART
(не входит в комплект)
Телевизор
Это устройство
LEFT
VIDEO S-VIDEO AV
RIGHT
VIDEO OUT AV OUT
AUDIO OUT
COMP. Y/C
IN
AUDIO
RIGHT
LEFT
PCM/STREAM
OPTICAL
DIGITAL OUT
Аудио кабель
(не входит в комплект)
Это устройство
Усилитель или приемник
Белый Красный
Белый
Красный

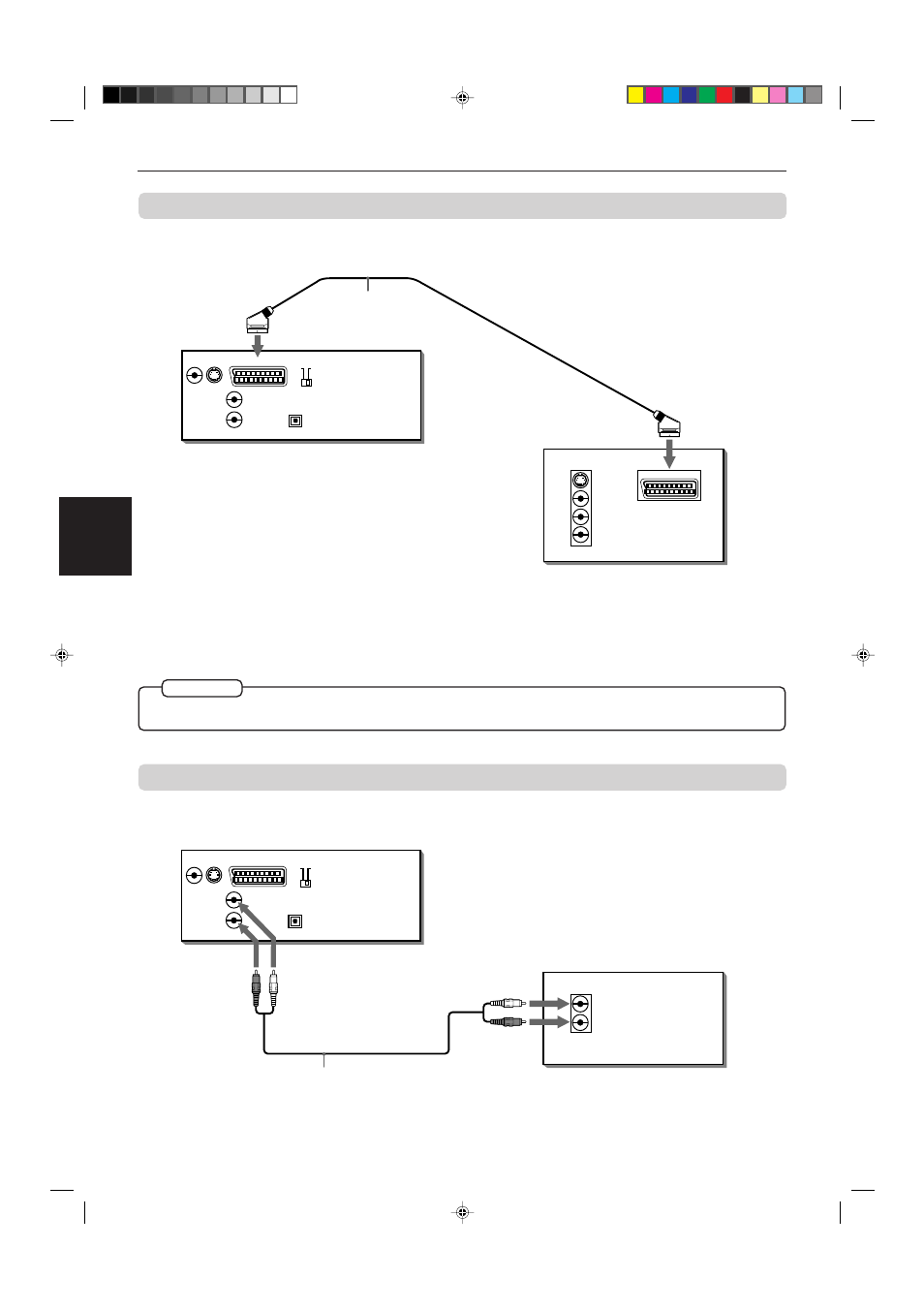

Подключение телевизора с разъемом SCART
Вы можете приступить к эксплуатации устройства, просто подключив его к телевизору при помощи 21-контактного кабеля
SCART. Для улучшения качества звучания подключите аудио выходы к отдельному аудио оборудованию. (См. ниже.)
Соедините разъем AV OUT на этом устройстве с разъемом SCART на Вашем телевизоре при помощи продающегося
отдельно кабеля SCART.
• Если разъем SCART на Вашем телевизоре совместим только с обычным видео сигналом, установите
переключатель COMP.-Y/C в положение “COMP”.
• Если разъем SCART на Вашем телевизоре совместим с сигналом Y/C, установите этот переключатель в положение
“Y/C”. Качество изображения при этом улучшится.
• Не подключайте это устройство к телевизору NTSC. Подключите его к телевизору PAL.
Подключение аудио усилителя или приемника
Вы можете улучшить качество звучания, подключив аудио выход этого устройства к Вашему усилителю или
приемнику.
• Подключите гнездо AUDIO OUT этого устройства к любому линейному входу (например, AUX, DVD, CD и пр.) аудио
усилителя или приемника.
ПРИМЕЧАНИЯ
