Предварительная информация
7
XV-511BK/XV-515GD [EE]
LVT0336-012AR
Предварительная
информация
VIDEO COMP. Y/C S-VIDEO AV
AUDIO OUT
VIDEO OUT AV OUT
2
LEFT
RIGHT
PCM/STREAM
OPTICAL
DIGITAL OUT

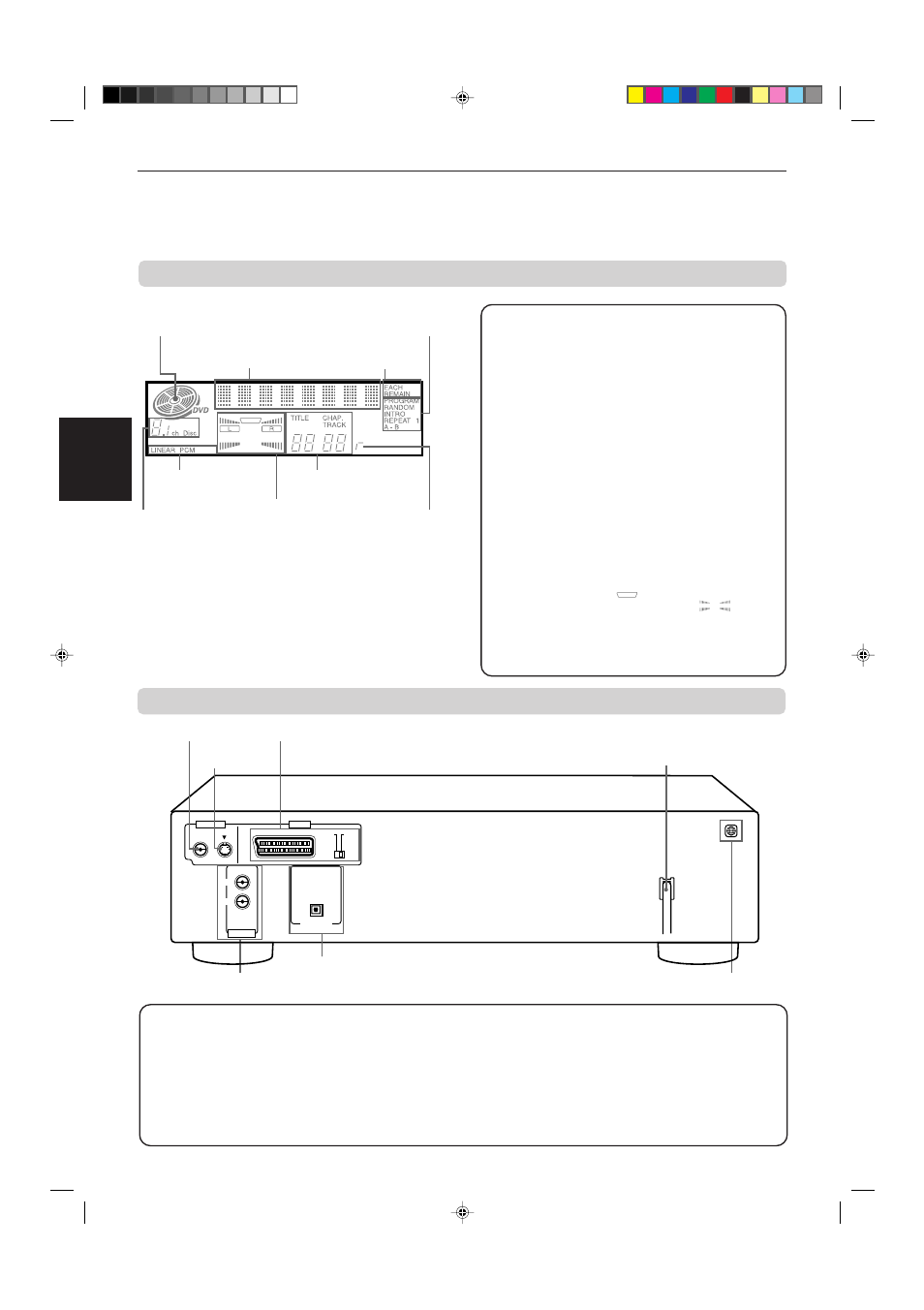

Окно дисплея
2 Мультиинформа-
ционное окно
4 Индикатор функции
8 Индикатор главы,
раздела, фрагмента
7 Индикатор громкоговорителя
1 Индикатор диска
5 Индикатор канала
3 Индикатор режима
отображения времени
Задняя панель
9 Индикатор продолженного
воспроизведения
1 ГнездоVIDEO OUT
6 Кабель питания
переменного тока
4 Гнезда AUDIO OUT (LEFT/RIGHT)
2 Гнездо
S-VIDEO OUT
3 AV OUT
7 Код региона
1 Индикатор диска
Загорается, когда в устройство установлен диск. Когда в
устройство установлен диск DVD, также отображается
“DVD”.
2 Мультиинформационное окно
Отображает информацию, касающуюся времени и теку-
щего состояния устройства.
3 Индикатор режима отображения времени
Показывает, что означает индикация времени в мульти-
информационном окне.
4 Индикатор функции
Загорается индикатор, соответствующий включенной
функции.
5 Индикатор канала
Показывает количество каналов в текущем формате
воспроизведения звука.
6 Индикатор режима Linear PCM
Загорается только в том случае, если на текущем диске
записаны данные в формате Linear PCM. Этот индикатор
загорается также в том случае, если в устройство
установлен аудио компакт-диск.
7 Индикатор громкоговорителя
Загорается во время воспроизведения диска. Когда
сигналы выводятся через гнезда видео выхода,
загорается индикатор
. Когда функция 3D PHONIC
включена, также загорается индикатор .
8 Индикатор главы, раздела, фрагмента
Отображает номер главы, раздела или фрагмента.
9 Индикатор продолженного воспроизведения
Загорается, когда в памяти устройства сохранена
информация о продолженном воспроизведении.
6 Индикатор режима
Linear PCM
4 Гнезда AUDIO OUT (LEFT/RIGHT) (12, 13, 14)
Выводит стереофонические аналоговые аудио сигналы.
5 Гнездо DIGITAL OUT (OPTICAL) (14)
Выводит цифровые аудио сигналы. Устройство оснащено
только оптическим разъемом.
6 Кабель питания переменного тока (14)
Служит для подключения к розетке.
7 Код региона (11)
Здесь проставлен код региона.
1 Гнездо VIDEO OUT (12)
Выводит композитный видео сигнал.
2 Гнездо S-VIDEO OUT (12)
Выводит сигнал в формате S-video.
3 AV OUT (13)
Стандартный 21-контактный разъем SCART, на который
подается видео и аудио сигнал. Формат видео сигнала
переключается при помощи переключателя COMP-Y/C
между композитным сигналом (COMP) и сигналом Y/C.
Аудио сигнал соответствует AUDIO OUT.
5 Гнездо DIGITAL OUT (OPTICAL)
