Подключения
* В приведенных ниже инструкциях слово “телевизор” может быть заменено на “монитор” или “проектор”.
* Перед началом эксплуатации устройства Вы должны подключить его к телевизору и/или к усилителю.
Перед началом подключений
• Не подключайте кабель питания до тех пор, пока все подключения не будут завершены.
• Так как названия разъемов в различных устройствах зачастую различаются, тщательно ознакомьтесь с
инструкциями, полученными с подключаемыми устройствами.

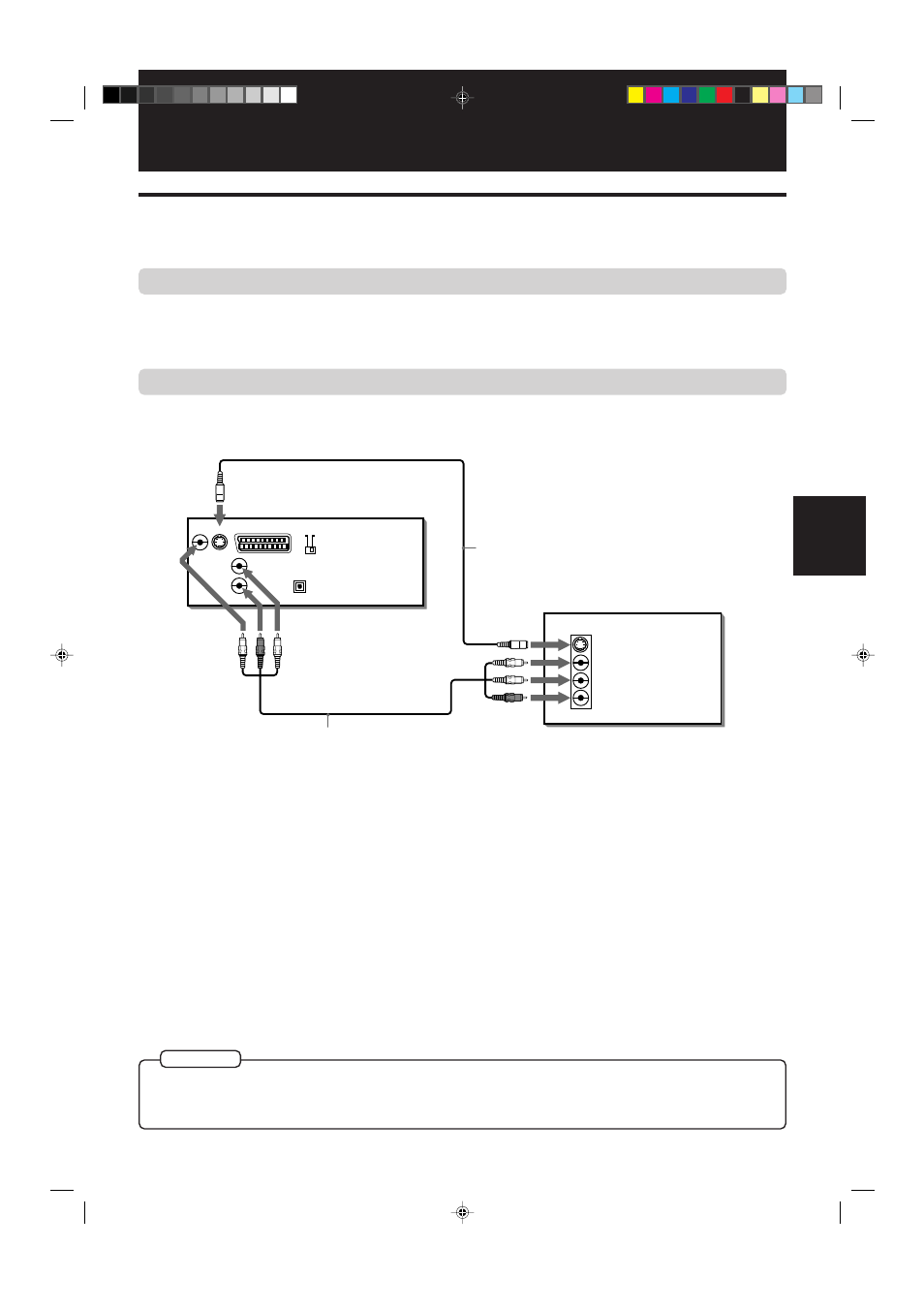

Подключение телевизора
Вы можете приступить к эксплуатации устройства, просто подключив его к телевизору. Для улучшения качества
звучания подключите аудио выходы к отдельному аудио оборудованию. (Обратитесь на следующие страницы.)
Подключите это устройство к телевизору, оборудованному стереофоническими аудио входами, при помощи
полученных в комплекте аудио/видео кабелей.
• Если Ваш телевизор оборудован не стереофоническим, а монофоническим аудио входом, Вы должны
воспользоваться продающимся отдельно кабелем, который преобразует стереофонический сигнал в
монофонический.
• Если Ваш телевизор оборудован входом S-video, Вы должны подключить его к выходу S-VIDEO на этом устройстве
при помощи полученного в комплекте кабеля s-video в дополнению к стандартному подключению видео выхода
для улучшения качества изображения.
• Подключите выход VIDEO OUT на этом устройстве непосредственно к видео входу Вашего телевизора. Подключение
гнезда VIDEO OUT к телевизору через видеомагнитофон может вызвать ухудшение качества изображения при
воспроизведении дисков, защищенных от копирования.
• Не подключайте это устройство к телевизору NTSC. Подключите его к телевизору PAL.
ПРИМЕЧАНИЯ
