Внимание! Колодка DIP переключателей SW3 предназначена для установки типа оптического интерфей-
са на этапе производства, и изменению не подлежит.
6. ТИПОВЫЕ ПОДКЛЮЧЕНИЯ
6.1. ПОДКЛЮЧЕНИЕ ТОЧКА-ТОЧКА

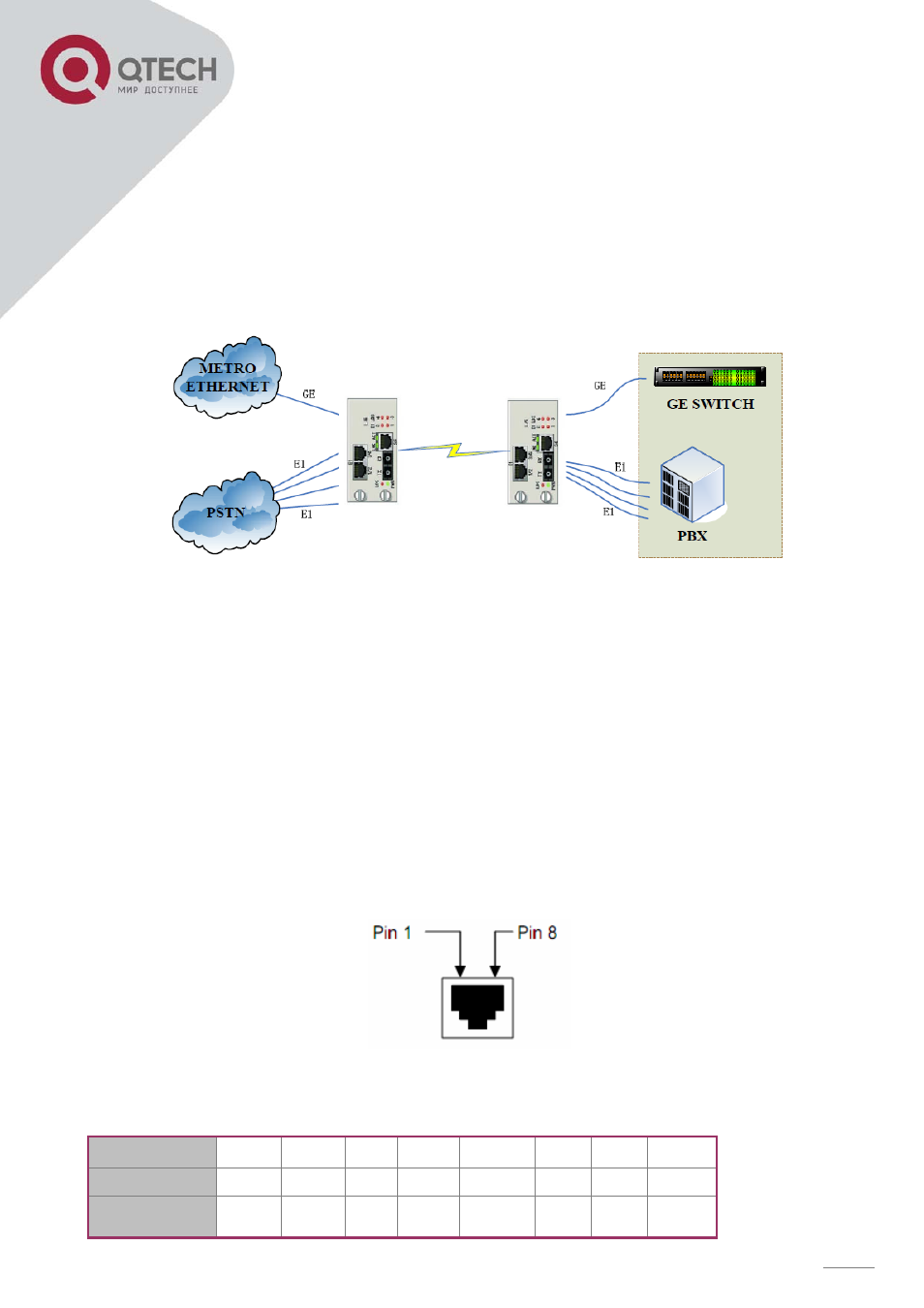

Рисунок 6 – Подключение точка-точка.
7. СЕТЕВОЕ УПРАВЛЕНИЕ
Использование системы управления (СУ) QTECH с графическим интерфейсом (GUI), позволяет осущест-
влять мониторинг мультиплексоров (как локального, так и удалённого), получение сообщений (трапов) при
сбоях, конфигурацию и реконфигурацию режимов работы.
8. ИНСТАЛЛЯЦИЯ МУЛЬТИПЛЕКСОРА
8.1. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА RJ-45 ИНТЕРФЕЙСА E1
Рисунок 7 – Нумерация выводов на разъёме RJ-45.
Таблица 7 – назначение контактов интерфейса Е1 тип коннектора RJ-45.
№ контакта 1
2
3
4
5
6
7
8
Назначение Tx+
Tx-
Rx+
Rx+
Rx-
Rx-
Tx+
Tx-
№ потока Е1 1
1
2
1
1
2
2
2
