+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
10
8.2. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА ETHERNET
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите вни-
мание, что длина кабеля не должна превысить 100 метров.
Gigabit Ethernet порт мультиплексора поддерживает функцию auto-MDI/MDIX, что позволяет соединять его
с другим сетевым устройством прямым или кроссовым кабелем.

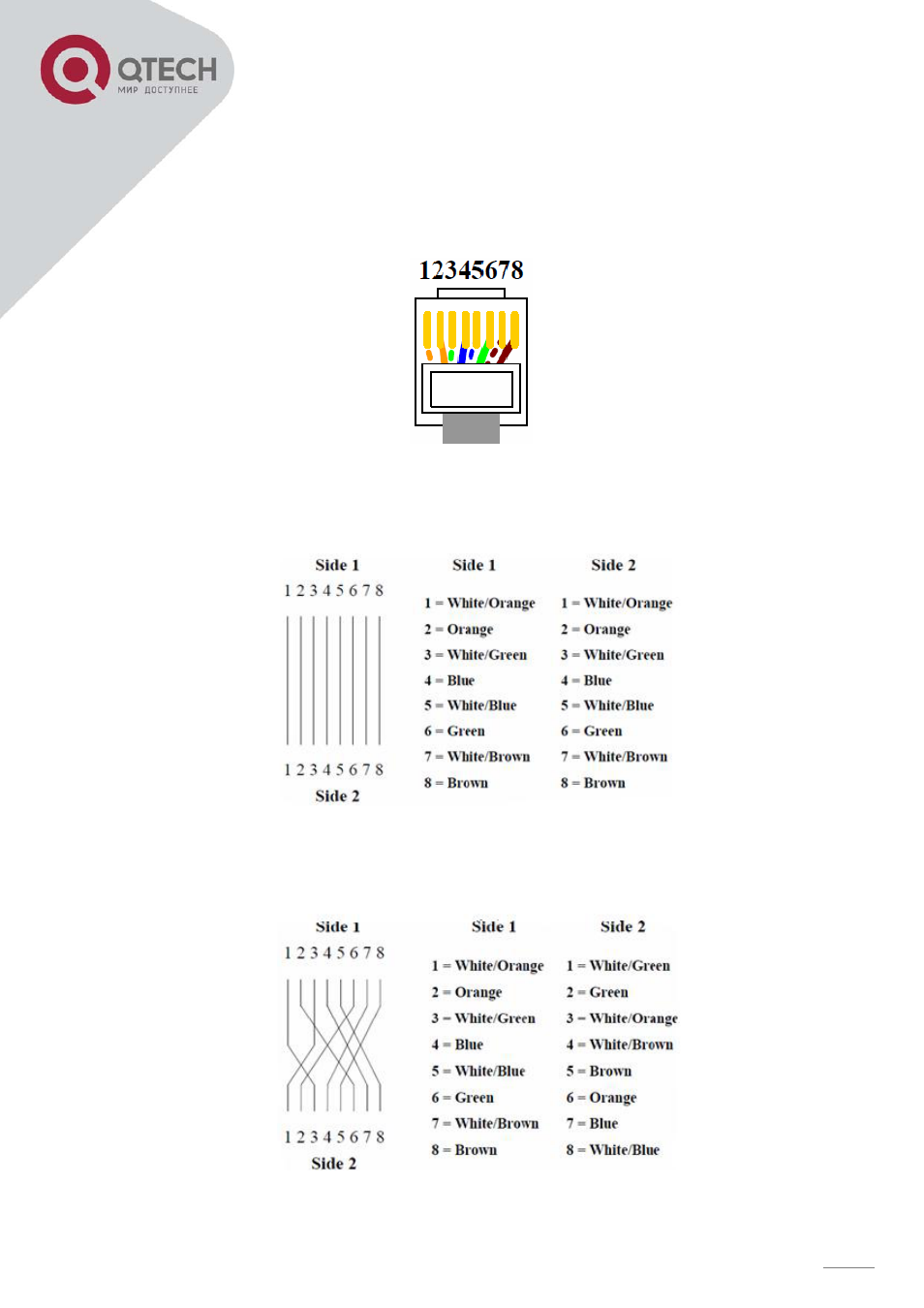

Рисунок 8 – Расположение выводов на коннекторе RJ-45.
8.3. ПРЯМОЙ КАБЕЛЬ ДЛЯ ETHERNET
Рисунок 9 – Прямой кабель для Ethernet.
8.4. КРОССОВЫЙ КАБЕЛЬ ДЛЯ GIGABIT ETHERNET
Рисунок 10 – Кроссовый кабель для Gigabit Ethernet.
