+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
8
Таблица 5 – настройка колодки SW2.
№Бита
Описание
Положение
ON
OFF
1
Установка заворота
Внутренний заворот
(рис.4)
Внешний заворот
(рис.5)
2 ALS
(автоматическое выключение лазера)
Разрешен
Запрещен
3
Fault-pass трансляция ошибок с оптического порта на
электрический порт
Разрешен
Запрещен
4
Зарезервировано -
OFF
5
Зарезервировано -
OFF
6
Зарезервировано -
OFF
7
Сервисный режим
Разрешен
Запрещен
8
Режим сетевого управления
Удаленное управление
Авто режим

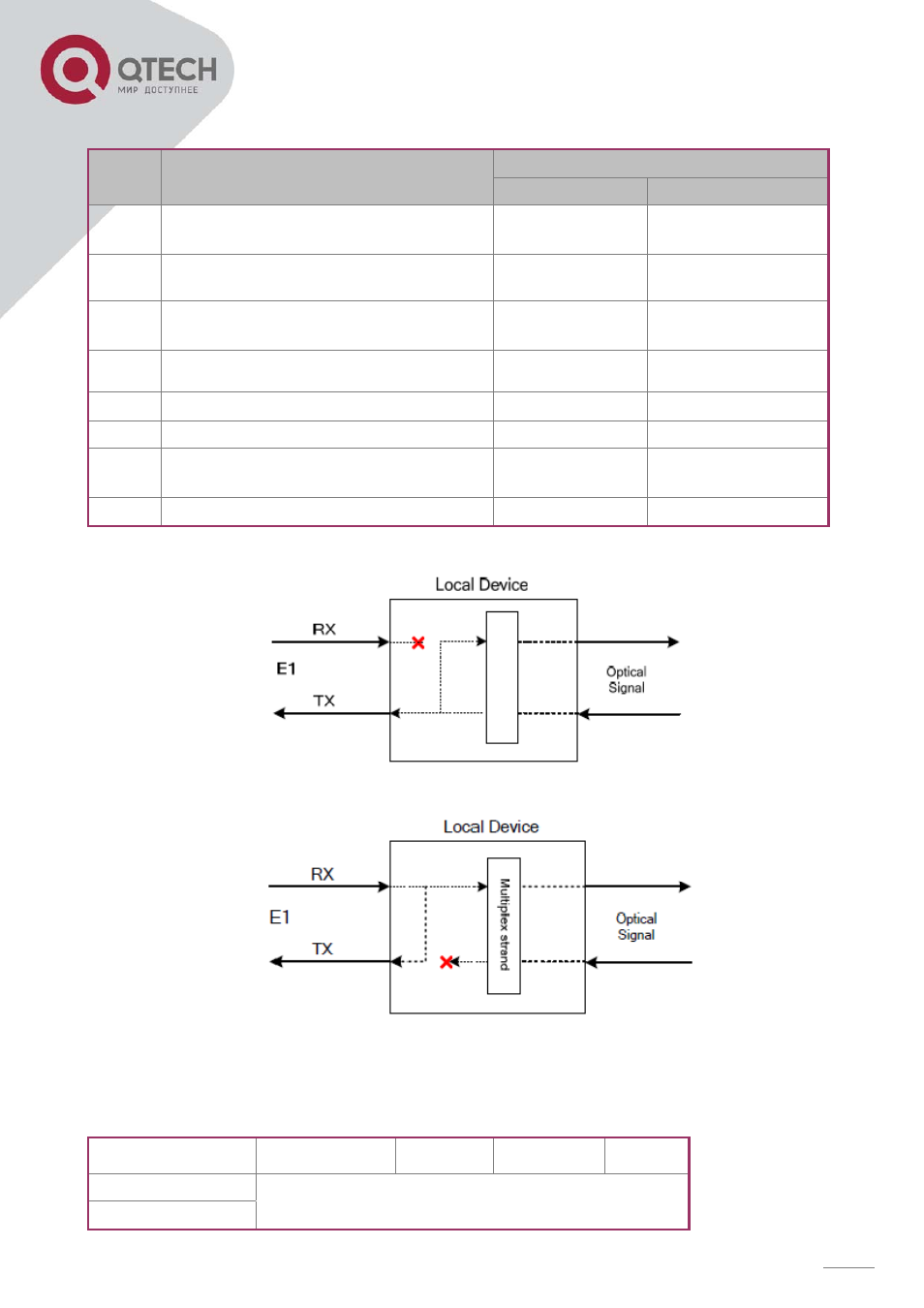

Рисунок 4 – Внутренний заворот.
Рисунок 5 – Внешний заворот.
КОЛОДКА SW3
Таблица 6 – Описание колодки SW3
Состояние бит
Бит 1
Бит 2
Бит 3
Бит 4
ON
Тип оптического интерфейса
OFF
