+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
7
5. НАСТРОЙКА МУЛЬТИПЛЕКСОРА
5.1. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ

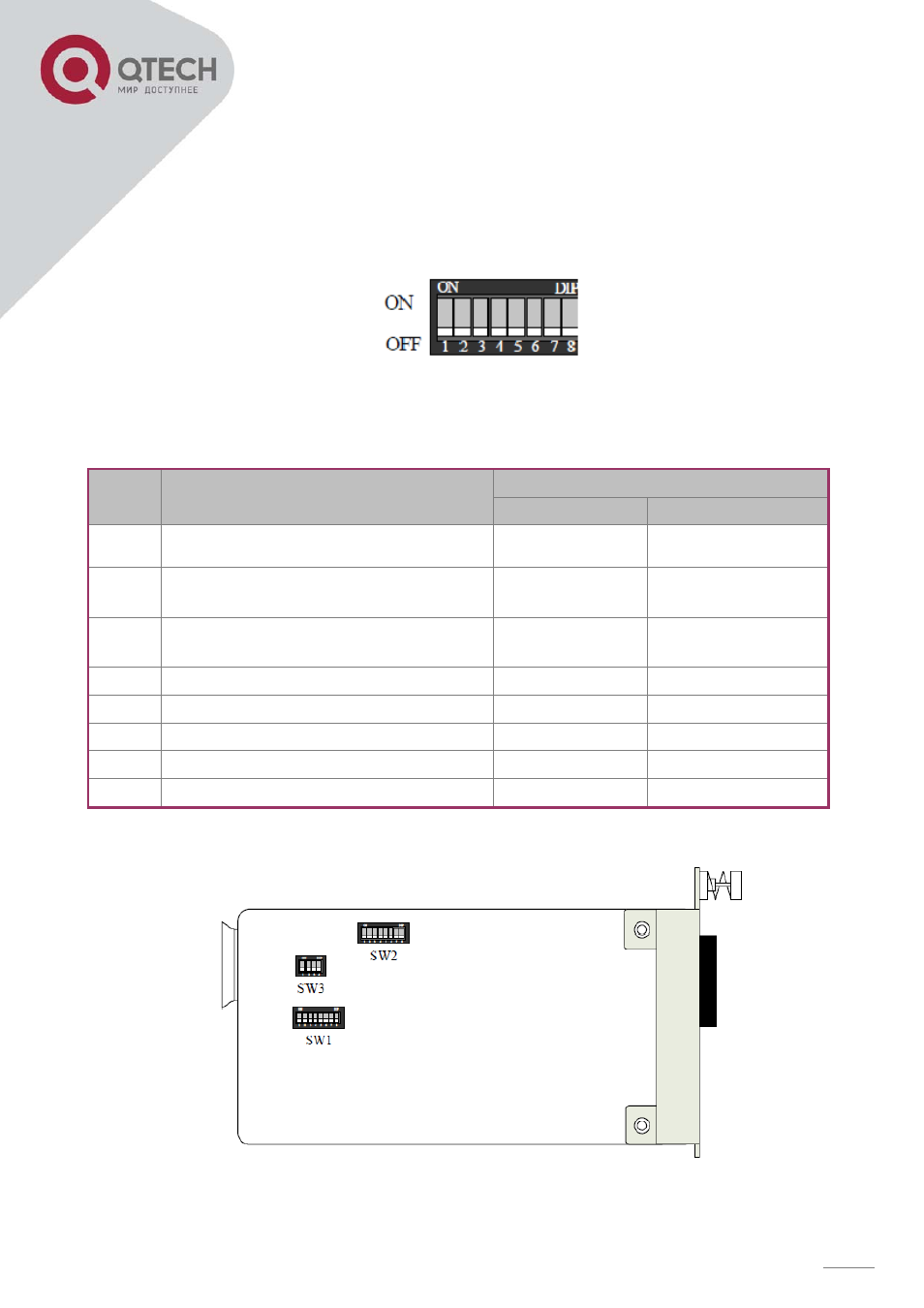

Колодка SW1 (по умолчанию все DIP переключатели в положении OFF)
Рисунок 2 – Колодка Dip переключателей.
Таблица 4 – Установка заворота с помощью колодки SW1.
№Бита
Описание
Положение
ON
OFF
1
Установка заворота по 1-му потоку Е1
Разрешен
Запрещен
2
Установка заворота по 2-му потоку Е1
Разрешен
Запрещен
3
Установка заворота по 3-му потоку Е1
Разрешен
Запрещен
4
Установка заворота по 4-му потоку Е1
Разрешен
Запрещен
5
Зарезервировано -
OFF
6
Зарезервировано -
OFF
7
Зарезервировано -
OFF
8
Зарезервировано -
OFF
Рисунок 3 – Вид мультиплексора снизу.
