3.7. ГАБАРИТЫ И ВЕС
Габариты: 50мм(Ш)х91мм(В)х178мм(Г)
Вес: 0,21 кг
4. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
4.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ

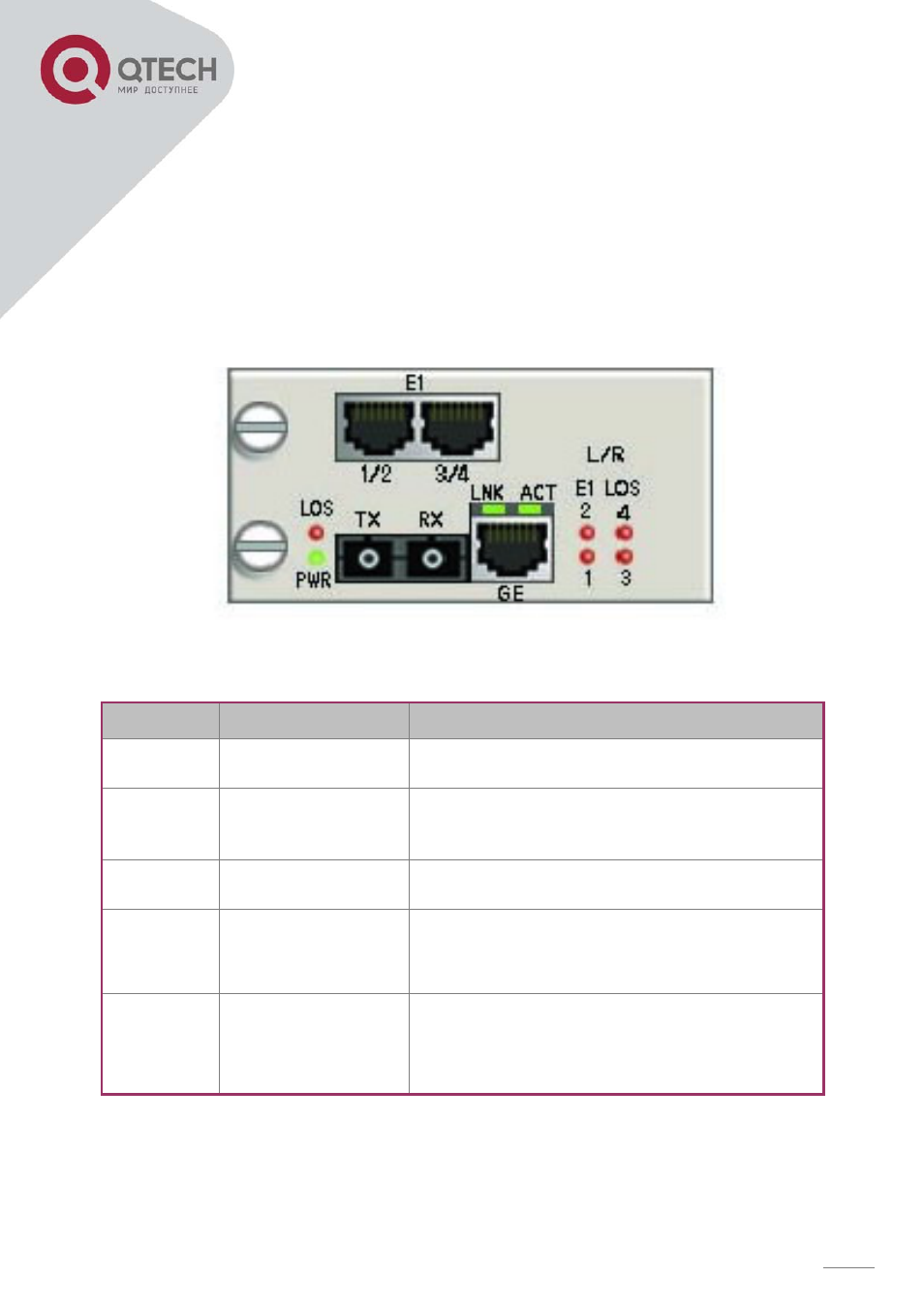

Рисунок 1 – Фронтальная панель мультиплексора.
Таблица 3 – Описание индикации мультиплексора.
Индикатор
Цвет индикатора
Описание
PWR
Зеленый
Горит: Подключено питание;
Погашен: Питание не подключено;
LOS
Красный
Горит: отсутствие сигнала на приёме оптического интерфейса,
локального мультиплексора;
Погашен: норма;
LNK
Зеленый
Горит: Подключен сетевой кабель;
Погашен: Кабель не подключен;
ACT
Зеленый
Горит: Процесс обмена данными не идет;
Мигает: Идет процесс передачи и прием данных;
Погашен: патчкорд не подключен
LOS
E1 (1-4)
Красный
Горит: отсутствие сигнала на приёме интерфейса Е1 локального
мультиплексора;
Мигает: отсутствие сигнала на приёме интерфейса Е1 удаленного
мультиплексора;
Погашен: норма;
