КОЛОДКА SW2
Состояние бит
Бит 1
Бит 2
Бит 3
Бит 4
ON
OFF
Тип оптического интерфейса
Внимание! Колодка DIP переключателей SW2 предназначена для установки
типа оптического интерфейса на этапе производства, и изменению не под-
лежит.
8
6. ТИПОВЫЕ СХЕМЫ ПРИМЕНЕНИЯ

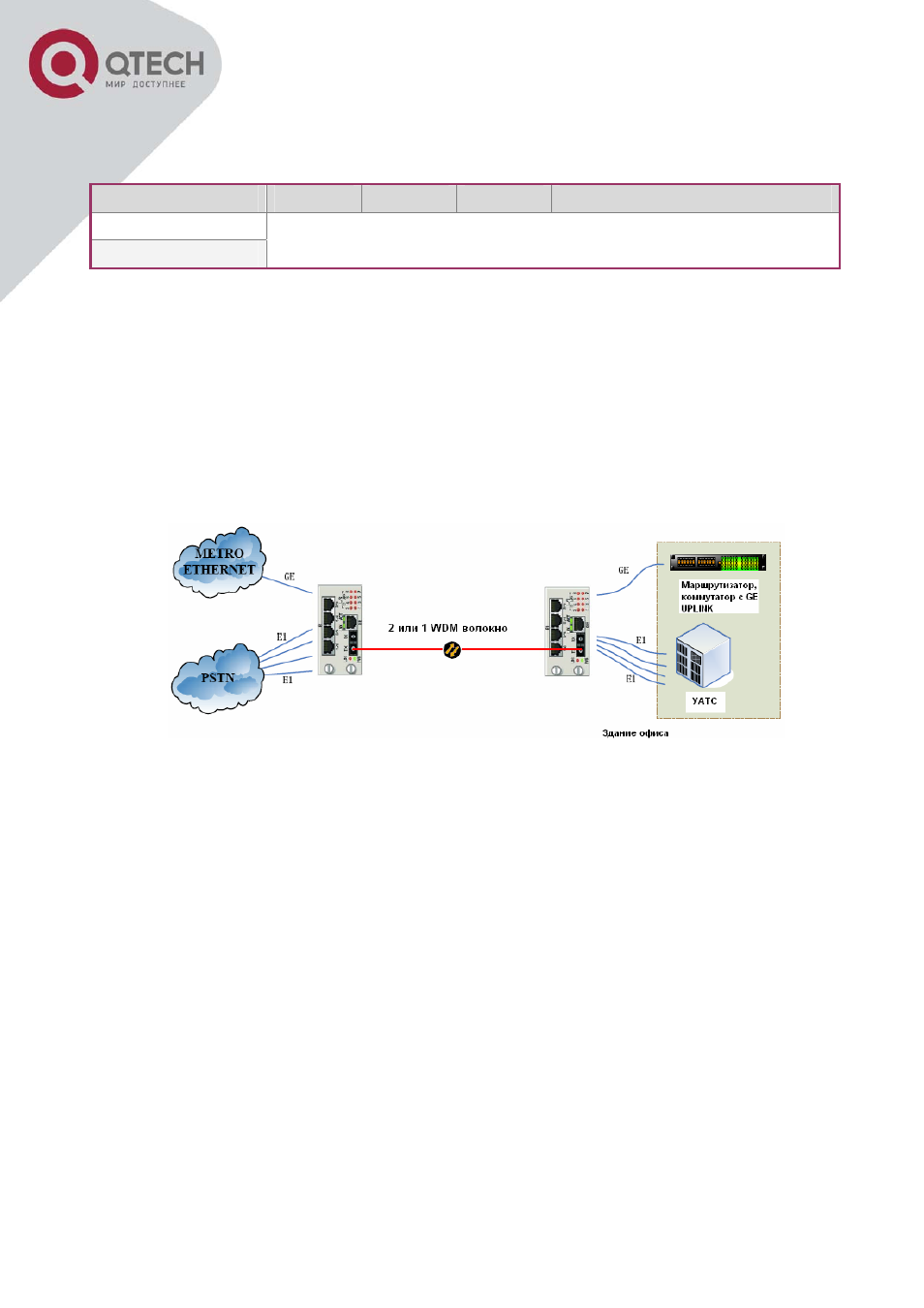

Рисунок 5 – Подключение офиса к ISP и ТфОП
7. СЕТЕВОЕ УПРАЛЕНИЕ
Использование системы управления (СУ) QTECH с графическим интерфейсом (GUI), позволяет осу-
ществлять мониторинг мультиплексоров (как локального, так и удалённого), получение сообщений
(трапов) при сбоях, конфигурацию и реконфигурацию режимов работы.
Состояния опций модуля, установленные DIP переключателями, можно изменять в СУ (переключате-
ли №1-№8 колодки SW1 и переключатели №1-№3 колодки SW2). Опции установленные в СУ имеют
высокий приоритет.
