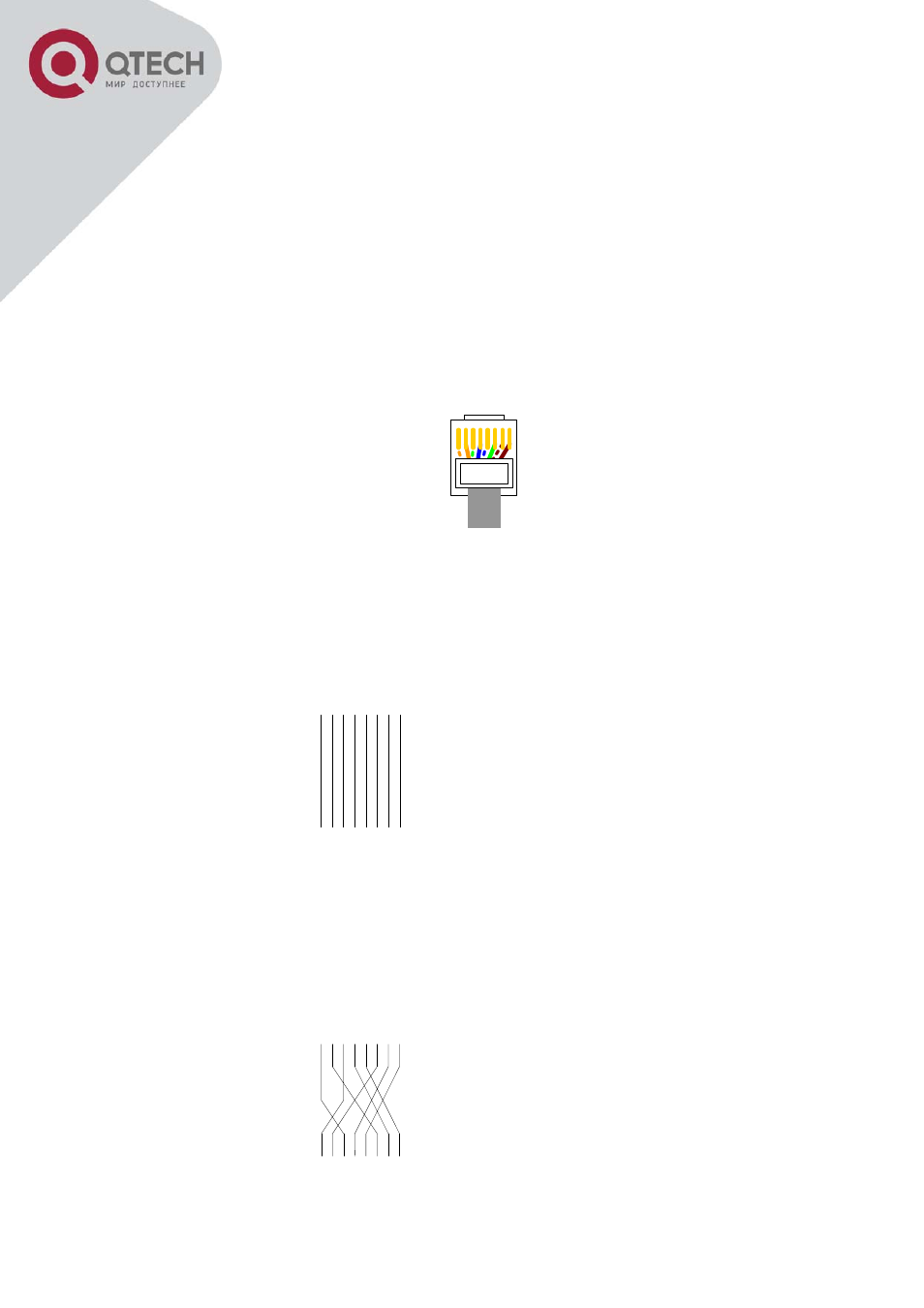

10. ПРЯМОЙ И КРОССОВЫЙ КАБЕЛЬ ДЛЯ GIGABIT
ETHERNET
РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ
12345678
ПРЯМОЙ КАБЕЛЬ ДЛЯ GIGABIT ETHERNET
Side 1
1
1
Side 2
Side 1 Side 2
3 5 7 4 6 2 8
3 5 7 4 6 2 8
1 = White/Orange
7 = White/Brown
1 = White/Orange
2 = Orange
3 = White/Green
4 = Blue
5 = White/Blue
6 = Green
7 = White/Brown
8 = Brown
2 = Orange
3 = White/Green
4 = Blue
5 = White/Blue
6 = Green
8 = Brown
КРОССОВЫЙ КАБЕЛЬ ДЛЯ GIGABIT ETHERNET
1
1
Side 1
3 5 7 4 6 2 8
3 5 7 4 6 2 8
Side 2
Side 1 Side 2
1 = White/Orange
2 = Orange
3 = White/Green
4 = Blue
5 = White/Blue
6 = Green
7 = White/Brown
8 = Brown
1 = White/Green
2 = Green
3 = White/Orange
4 = White/Brown
5 = Brown
6 = Orange
7 = Blue
8 = White/Blue
