Тип мультиплексора
Тип патчкорда
QBM-P8M1GED1R1 MMF
50/125,
62,5/125,
дуплекс, DSC/PC
QBM-P8M1GED2R1
SMF 9/125, дуплекс, DSC/PC
QBM-P8M1GED3R1 SMF
9/125,
дуплекс, DSC/PC
QBM-P8M1GED4R1
SMF 9/125, дуплекс, DSC/PC
QBM-P8M1GED6R1
QBM-P8M1GED6R1-1
SMF 9/125, симплекс, SC/PC
QBM-P8M1GED7R1
QBM-P8M1GED7R1-1
SMF 9/125, симплекс, SC/PC
9. НАЗНАЧЕНЕ ВЫВОДОВ ПОРТОВ Е1
В каждом порту RJ-45 находится по два потока E1.
№ вывода
1
2
3
4
5
6
7
8
Назначение
ATx+ ATx- BRx+ ARx+ ARx- BRx- BTx+ BTx-
Линия
1xE1
1xE1
2xE1
1xE1
1xE1
2xE1
2xE1
2xE1
Для изготовления кабеля рекомендуется использовать витую пару с волновым сопротивлением 120
Ом, и диаметром проводников
0,6 мм (22AWG).
Pin 1
Pin 8

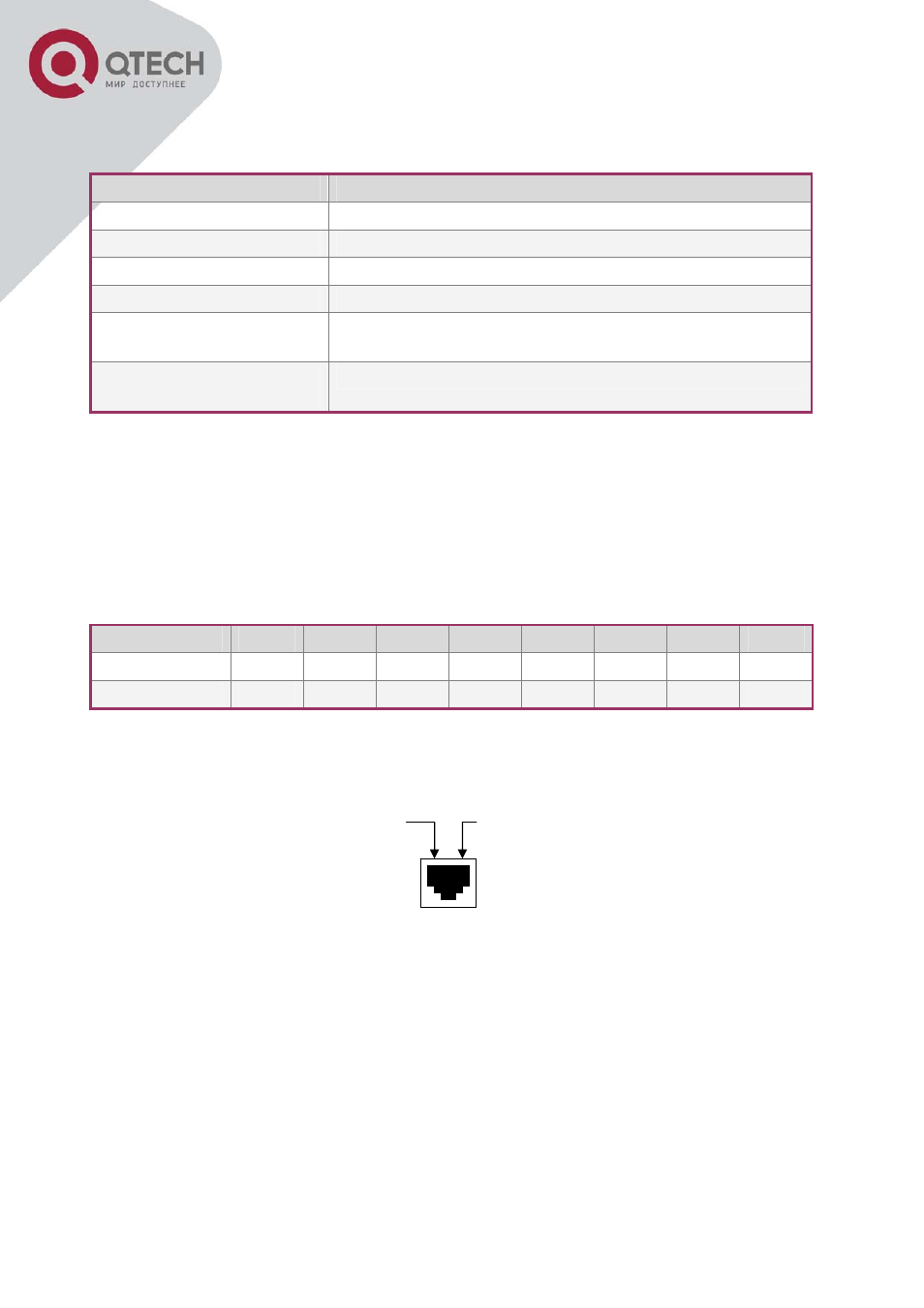

Рисунок 6 – Нумерация выводов на разъёме
